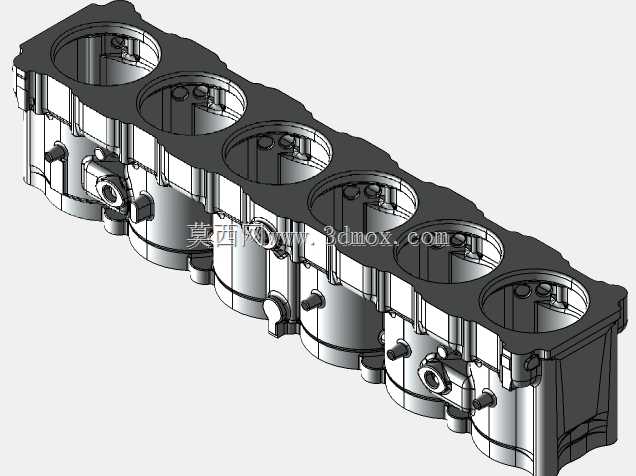

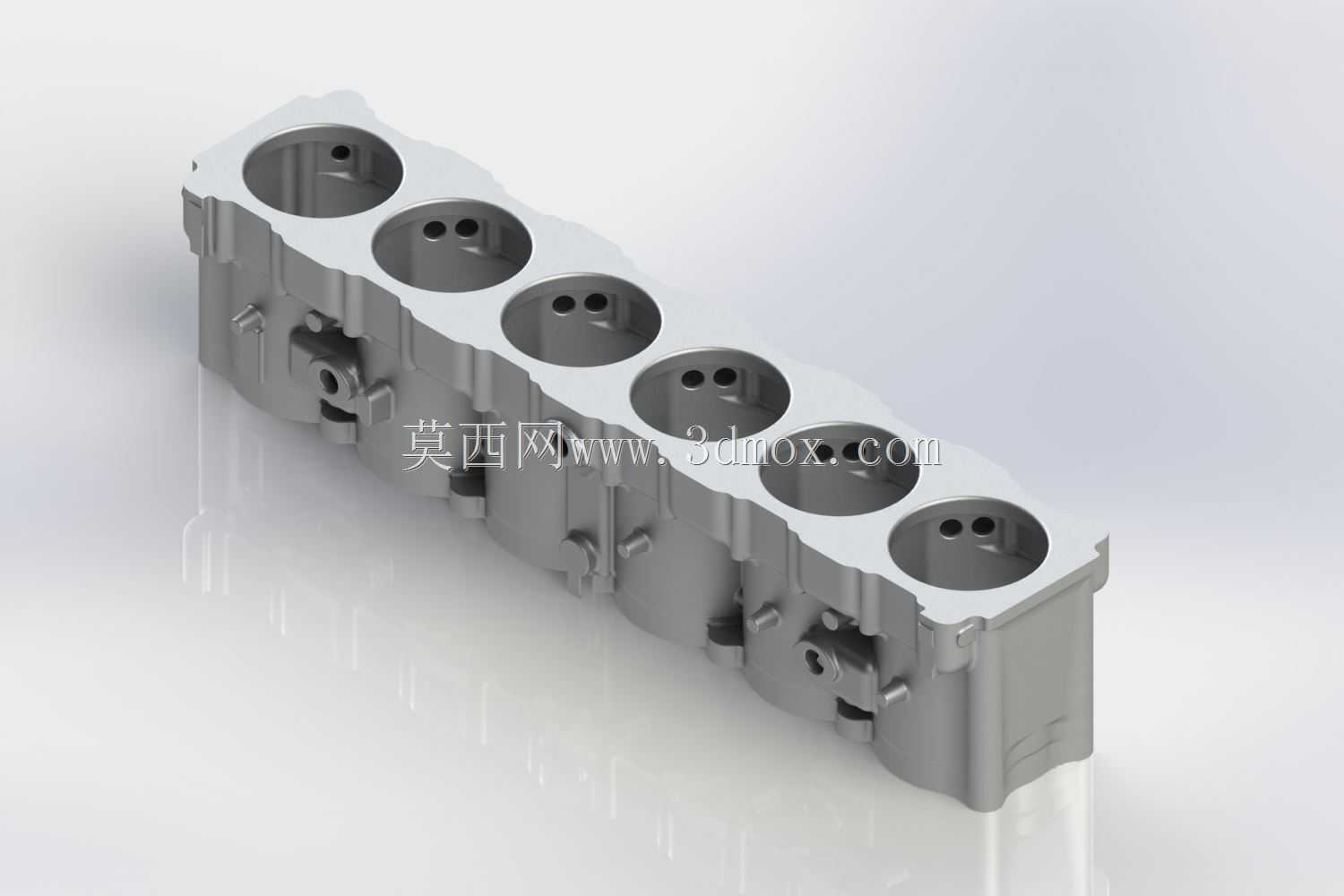

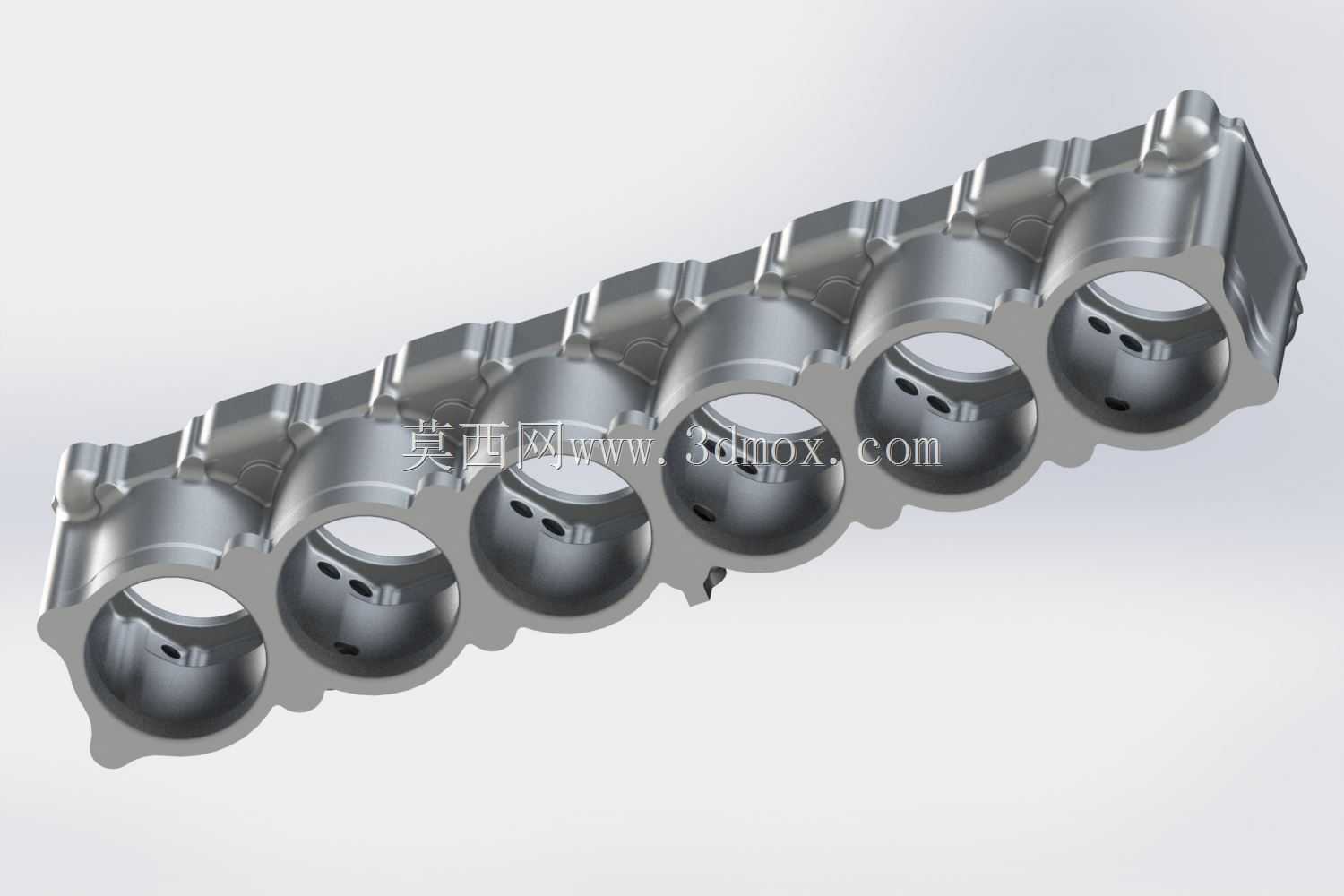

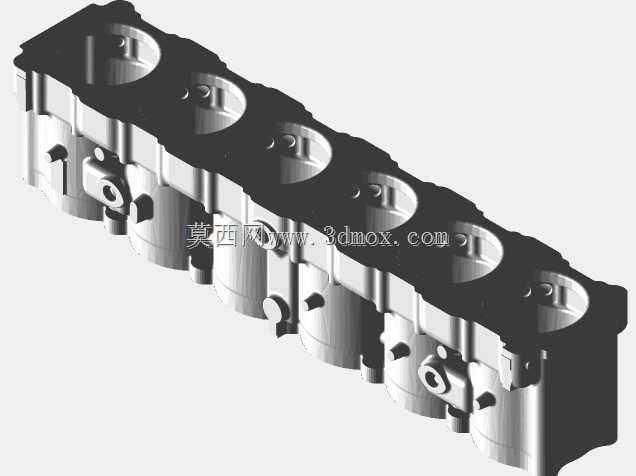

帕卡德V-1650梅林圆筒缸体铸件结构

　　该铸件为直列六缸布局的发动机缸体毛坯，未预留后续机械加工余量，完整还原了铸造成型后的原始结构形态，可直接作为铸造工艺验证、缸体加工工艺编排的三维参照基准。从实际应用场景来看，该结构最初适配于航空活塞动力单元，后续衍生版本搭载于经典活塞式战机与高性能民用车辆，作为动力核心的基体部件，承担着容纳活塞往复运动、集成冷却与润滑油道、承载曲轴连杆机构载荷的核心作用。从结构设计逻辑来看，六个气缸筒沿直列方向等距排布，每个缸筒顶部预留了气门安装座的铸造成型凸台，相邻缸筒之间的连接筋板做了变厚度过渡处理，既保证了缸体整体的刚性，又避免了壁厚差过大导致的铸造应力集中问题。缸体侧壁集成了凸轮轴安装腔的铸造成型轮廓，侧面预留了附件安装座的凸台结构，

　　可直接适配分电器、机油泵、燃油泵等外围附件的安装定位，无需额外设计转接支架。从安装边界来看，该铸件的轴向长度、缸筒中心距、侧壁安装面的位置度均严格匹配原型机的装配要求，缸筒内壁的铸造预留量可支撑后续镗缸、珩磨工序达到设计要求的尺寸精度与表面粗糙度，缸体底部的曲轴箱结合面为平面铸造成型，后续加工后可与曲轴箱组件实现密封贴合。在结构细节上，缸体外部的加强筋沿缸筒受力方向布置，可抵消活塞做功时对缸壁产生的侧向推力，避免缸筒变形导致的活塞偏磨问题；水套的内腔走向完全围绕缸筒外周布置，可保证每个缸筒的冷却均匀性，避免局部过热导致的爆震问题；油道的铸造成型孔位沿缸体侧壁纵向布置，可将机油输送到各个凸轮轴轴颈、曲轴主轴承位置，

　　保证运动部件的润滑可靠性。对于结构设计从业者而言，该模型可直观展现大排量直列航空发动机缸体的铸造结构设计思路，理解铸造毛坯与后续机加工序的余量分配逻辑，掌握动力核心部件的载荷传递路径设计方法，也可作为同类缸体产品逆向设计、工艺优化的参考基准，帮助设计人员规避壁厚不均、应力集中、冷却润滑布局不合理等常见设计问题。
