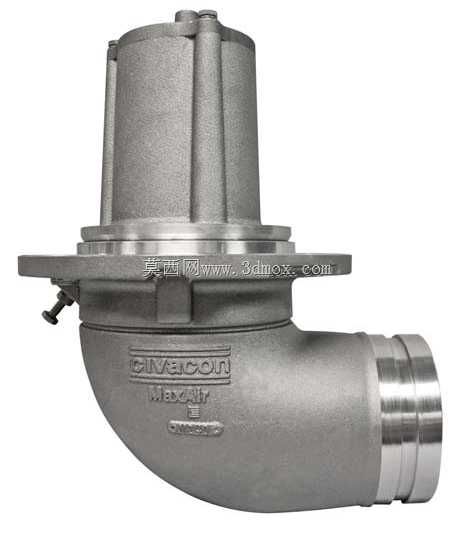

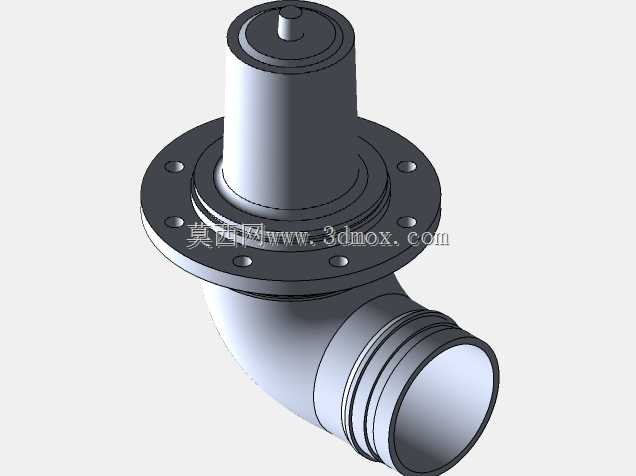

Civacon Max弯管式法兰连接空气阀结构

　　在流体储运、槽罐管路系统的实际工况里，这类弯管式空气阀常被布置在罐体顶部或者管路的高位拐点位置，核心作用是平衡管路与罐体内部的气相压力，避免输送介质过程中因内部负压出现罐体吸瘪、或是正压超压引发的密封失效、介质泄漏问题，尤其适配轻质燃油、化工液态介质的储运装卸管路场景，在罐车装卸臂、库区固定储罐的通气管路中都有广泛的适配空间。从结构设计逻辑来看，这款空气阀采用90度弯管的出流走向，区别于直通式空气阀的垂直进出结构，能够在安装空间受限的罐体顶部区域，避开周边的人孔、装卸口、液位检测组件的安装干涉，让排气方向顺着弯管导向侧向排出，避免垂直排气直冲上方的防护结构或者作业人员，提升现场作业的安全性。上部的阀柱集成了阀芯的导向与密封副结构，

　　法兰盘作为安装基准面，沿圆周均匀布置的螺栓孔能够匹配标准罐体法兰的安装孔位，安装时法兰面与罐体接口之间加装耐油密封垫片，通过螺栓均匀预紧即可实现端面密封，不需要额外设计焊接转接结构，降低现场安装的改造工作量。弯管末端的阶梯式卡接结构，适配快速接头或者软管的连接需求，能够直接对接现场的排气收集管路，将排出的气相介质引导至安全区域，避免无组织排放带来的安全隐患。设计过程中，阀芯的导向行程经过匹配计算，保证阀瓣在开启、关闭的全行程中不会出现卡滞，上部的阀帽结构对内部弹簧、密封件形成防护，避免户外工况下的雨水、粉尘侵入阀腔，造成密封面磨损或者弹簧锈蚀失效。从安装边界来看，法兰盘的外径尺寸适配常用的罐顶通气管路口径，

　　阀柱的垂直高度控制在常规罐体顶部防护栏的安全间距范围内，不会因为阀组突出过高影响罐顶的人员巡检通行，弯管的侧向伸出长度也经过优化，不会和相邻的管路附件产生位置冲突。密封结构采用软质密封副，在阀瓣关闭状态下能够实现零泄漏，避免储运过程中罐内介质的挥发损耗，当罐内压力超过设定开启值时，阀瓣自动上移开启，快速排出多余气相；当罐内出现负压时，阀瓣反向开启吸入外界空气，平衡内外压差，全程不需要人工干预，依靠介质自身压力即可自动完成启闭动作。建模过程中对法兰螺栓孔的位置度、弯管的流道曲率、阀柱与法兰的同轴度都做了公差匹配，保证加工后的零件能够顺利装配，密封面的平面度要求也在结构中做了工艺预留，方便后续机加工环节达到密封所需的粗糙度要求。

　　弯管部分的壁厚经过强度校核，能够承受管路系统的压力波动，不会在水锤或者压力冲击下出现变形开裂，整体结构没有冗余的设计部件，零件数量少，后期维护时只需要拆开上部阀帽即可更换内部密封件与弹簧，不需要将整个阀体从罐体上拆下，降低运维的工作量。在实际选型适配时，这款结构的空气阀能够匹配多数常压储运罐体的通气需求，弯管的流向可以根据现场管路布置调整安装角度，法兰的螺栓孔采用圆周均布设计，支持多角度旋转安装，适配不同的排气方向要求，避免现场安装时出现接口朝向不对需要重新加工法兰的问题。
