多款不同结构内燃机原理展示模型

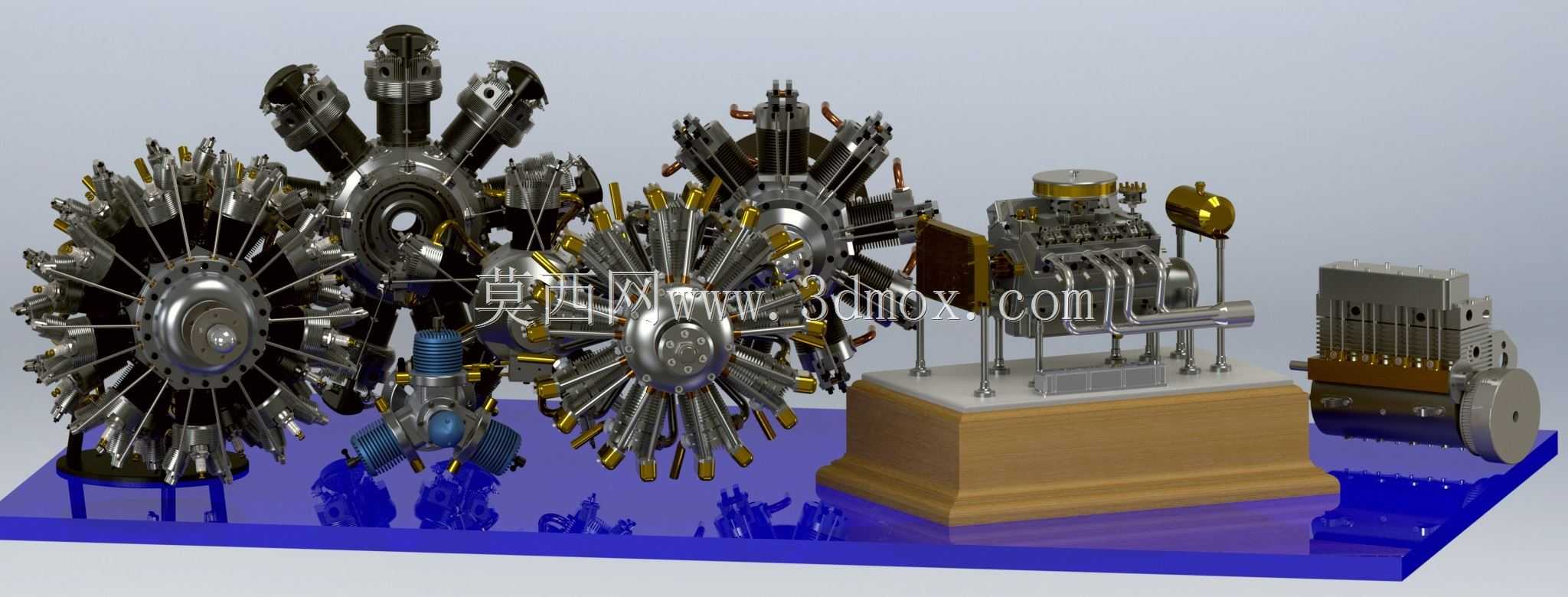

　　这套三维模型集合了多款不同构型的内燃机原理样机，覆盖星型径向布局、直列多缸布局等经典内燃机结构形式，可用于动力类课程教学演示、内燃机结构认知实训、机械原理科普展示等场景。从结构设计来看，星型径向发动机采用气缸围绕曲轴中心圆周排布的布局，这种结构在早期航空活塞发动机中应用广泛，其优势在于曲轴长度短，整机结构紧凑，单位功率重量比低，风冷散热条件优异，适合在空间受限、对重量敏感的轻型动力场景使用，模型中完整还原了气缸、活塞、连杆、曲轴、气门机构、散热鳍片等核心部件的装配关系，每一组连杆与曲轴曲柄销的连接角度都严格对应气缸排布的圆周夹角，可直观展示活塞往复运动转化为曲轴旋转运动的完整传动路径。

　　直列多缸内燃机模型则还原了常见的车用内燃机布局形式，包含缸体、缸盖、气门组件、凸轮轴、进气歧管、排气歧管、供油组件、飞轮等结构，进排气道的走向、气门的开闭时序对应关系、凸轮轴与曲轴的传动比都按照实际内燃机的工作逻辑做了还原，可清晰展示四冲程内燃机进气、压缩、做功、排气四个冲程的部件配合逻辑。模型中还包含了单缸尾轴电机驱动的演示结构，可通过外接动力输入带动整套机构运转，直观呈现各运动部件的动作轨迹，方便学习者理解内燃机的动力传递路径。从安装边界来看，整套展示模型统一布置在带蓝色衬边的展示台面上，台面预留了各款发动机的固定安装位，不同构型发动机的安装孔位都做了定位设计，安装时无需额外调整位置即可完成装配，

　　各运动部件之间预留了足够的安全间隙，运转过程中不会出现部件干涉的问题。星型发动机的径向尺寸根据气缸数量做了对应匹配，相邻气缸的散热鳍片之间预留了足够的通风间隙，保证风冷散热的气流可以顺利通过每一个气缸外壁；直列发动机的进排气歧管向外延伸的尺寸控制在展示台面边界以内，不会超出安装台面造成磕碰。在实际教学应用场景中，这套模型可拆解为独立的单款发动机单元，分别讲解不同构型内燃机的结构特点、适用场景、性能差异，也可整体布置作为动力机械展区的展示装置，配合动力输入装置实现动态运转演示，帮助学习者快速建立对不同内燃机结构的直观认知。模型中所有部件的连接关系都按照实际内燃机的装配逻辑设计，紧固件的位置、密封结构的位置、

　　运动副的配合间隙都参考了实际量产内燃机的设计参数，可作为内燃机结构设计入门阶段的参考案例，帮助设计人员理解不同布局内燃机的结构设计要点，比如径向发动机的连杆铰接结构设计、直列发动机的配气机构传动设计、多缸发动机的点火顺序对应曲轴角度设计等核心内容。
