家用物理诱捕式灭蚊装置结构设计

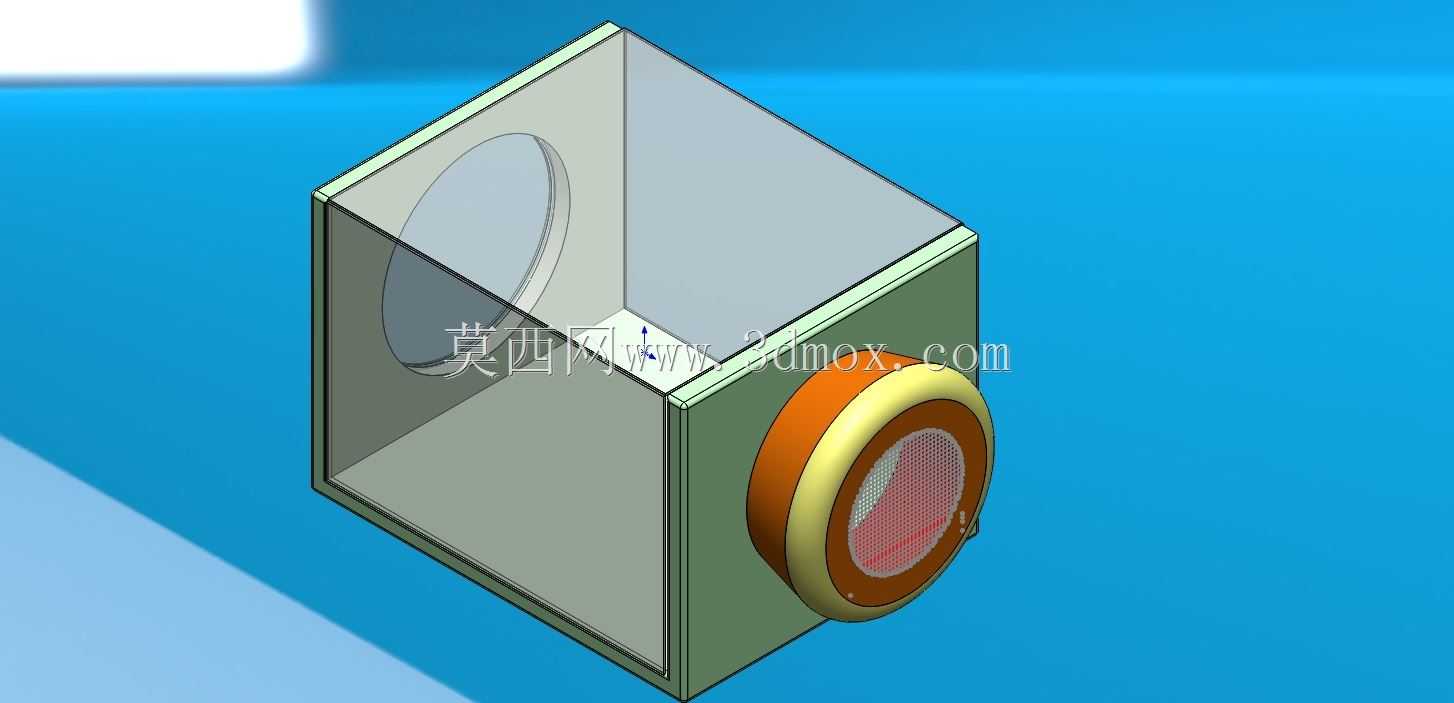

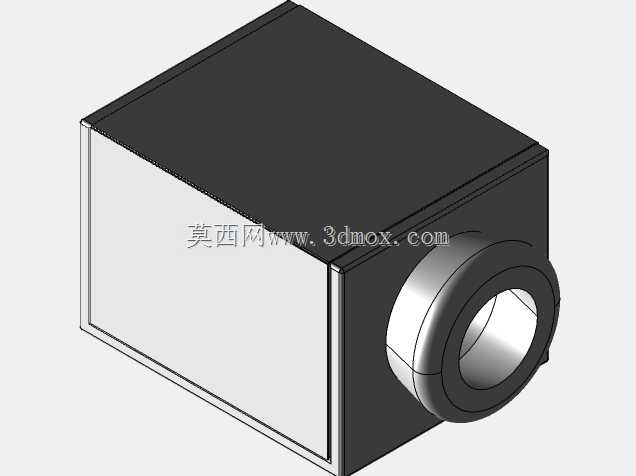

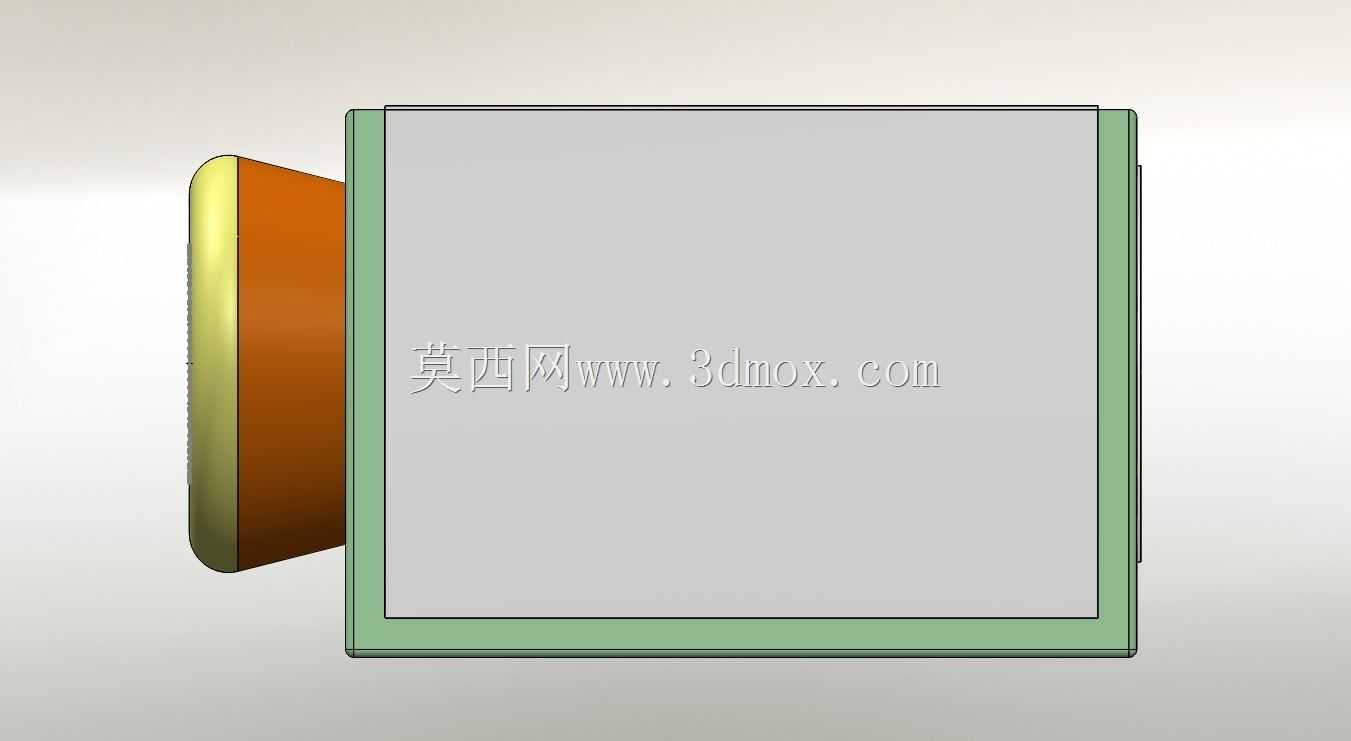

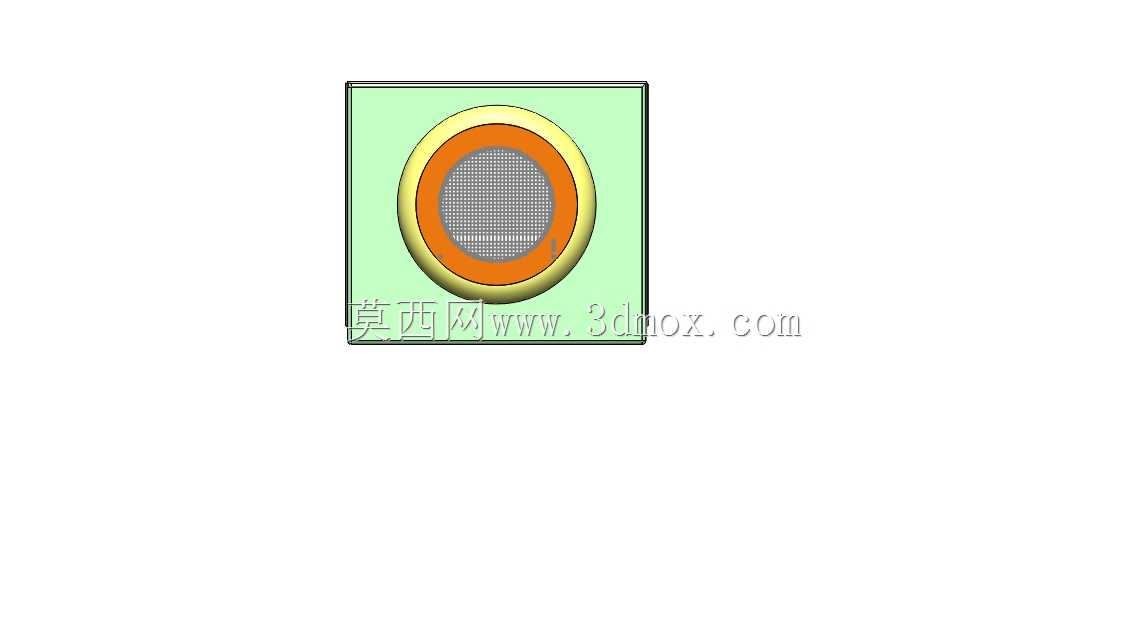

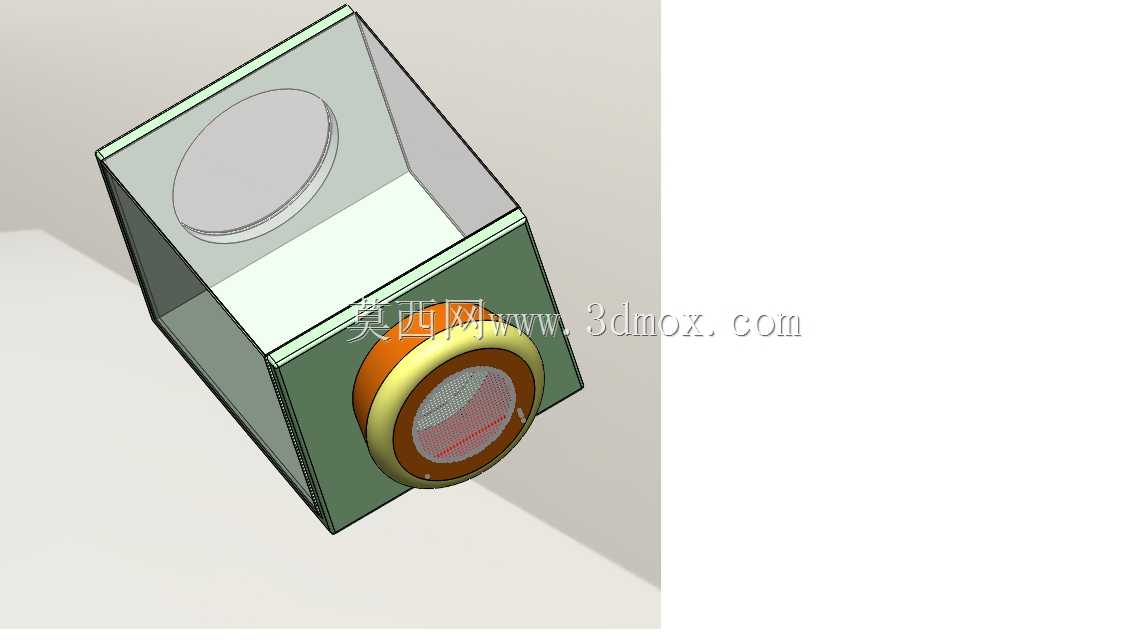

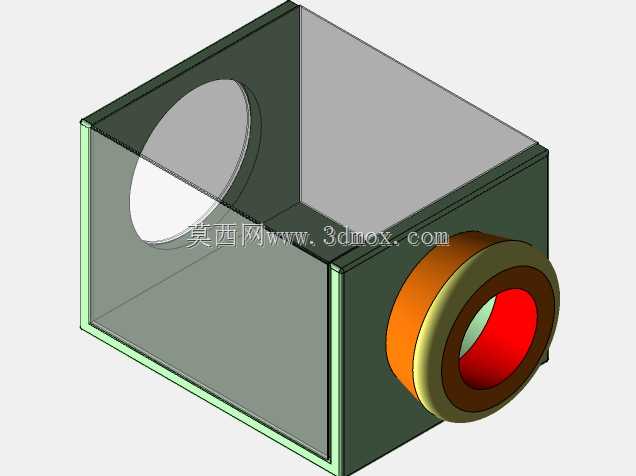

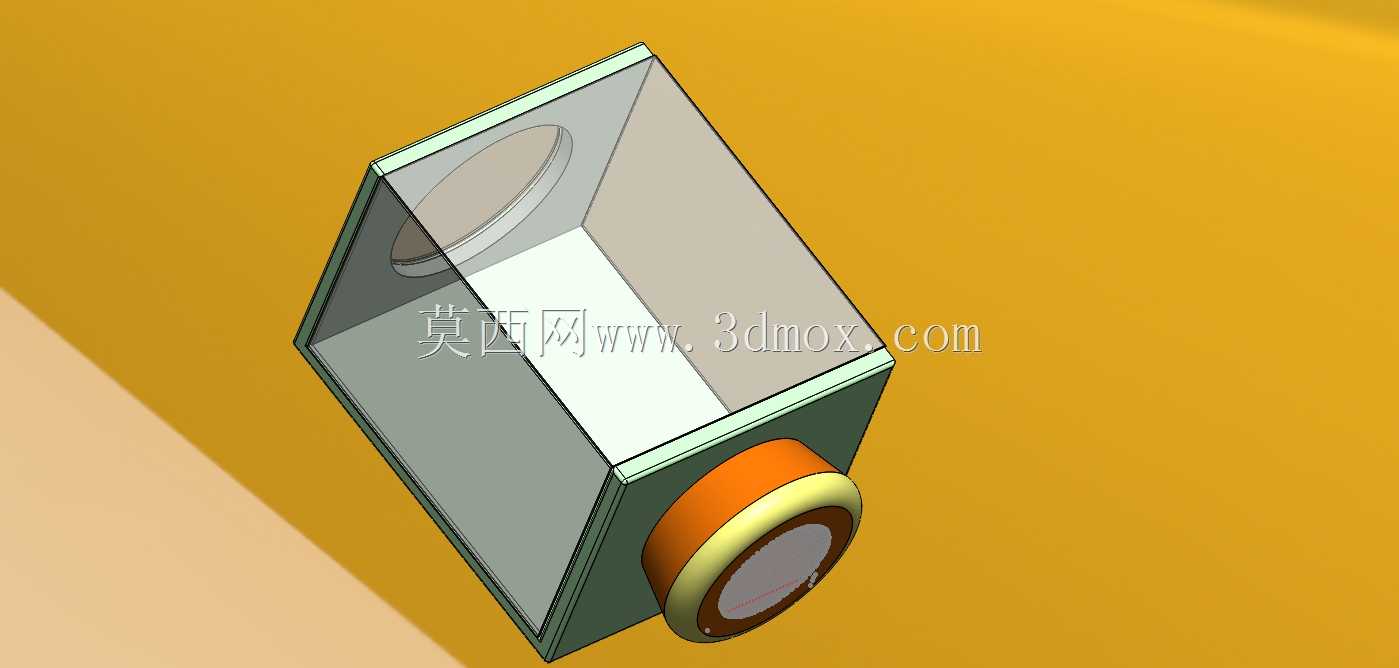

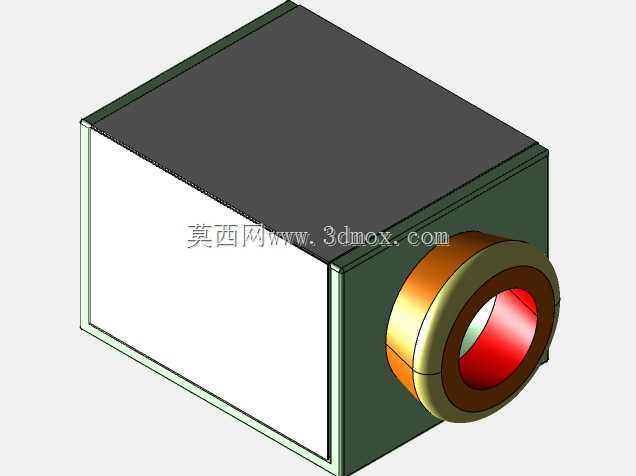

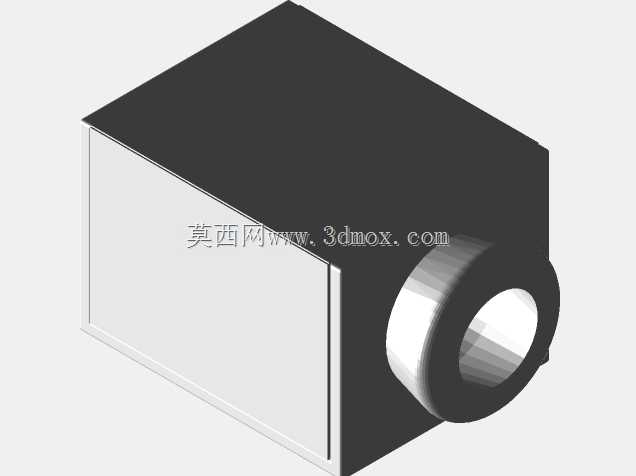

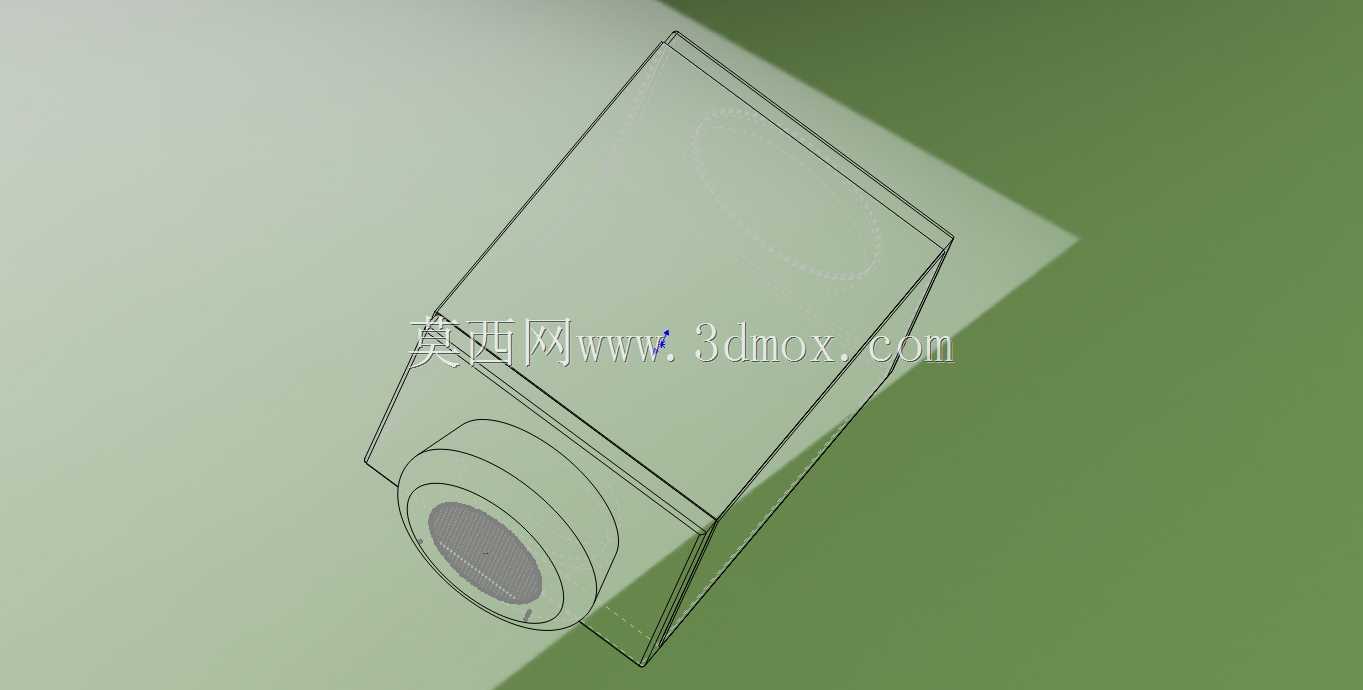

　　这款捕蚊装置的结构设计，核心围绕物理式蚊虫诱捕的实际使用需求展开，没有采用化学药剂灭杀的方案，全程依靠结构特性实现蚊虫的诱入与困守，适配家庭卧室、小型办公空间、餐饮门店后场这类对化学灭杀接受度较低的场景，避免药剂挥发带来的呼吸道刺激问题，尤其适合有婴幼儿、宠物的使用环境。从结构布局来看，整体采用方正的盒式腔体设计，三面设置透明视窗结构，日常使用中可以直接观察腔体内的蚊虫捕捉情况，不需要频繁拆解设备就能判断是否需要清理，视窗采用硬质透明材质，表面做耐磨涂层处理，长期擦拭清洁也不会出现雾化发花的问题，保证观察视野清晰。正面的诱捕入口采用阶梯式收口结构，外部是带圆弧过渡的导向环，引导趋光的蚊虫顺着入口方向进入腔体内部，

　　入口内侧连接弹性网帐结构，网帐的网孔尺寸经过匹配设计，仅能让蚊虫顺着入口单向进入，进入后网孔在自身弹性作用下恢复闭合状态，蚊虫无法从入口处反向逃出，彻底解决传统捕蚊设备容易出现的蚊虫逃逸问题。整个腔体的外壳采用硬质塑料注塑成型，壁厚控制在均匀的2mm区间，既保证整体结构的抗形变能力，日常放置时不会因为轻微磕碰出现壳体开裂，也能控制整体设备重量，方便用户根据蚊虫活动区域随意挪动摆放位置，不需要额外的固定安装结构，放置在平整台面即可稳定使用。设备的入口组件采用分体式装配结构，导向环、收口网帐、腔体连接座之间采用卡扣式连接，不需要额外的紧固件，后期清理维护时可以直接徒手拆解，清理完成后对准卡扣按压即可完成装配，不需要专业工具辅助，

　　降低普通用户的维护门槛。设计过程中特意将入口的中心高度设置在距离腔体底面120mm的位置，匹配蚊虫趋光飞行时的常见活动高度，提升诱捕的效率，腔体内部预留了足够的空间放置诱蚊介质，不管是采用光源诱引还是信息素诱引，都有充足的安装位置，不会因为内部空间局促影响诱引效果。三面透明视窗的边缘做了嵌入式密封结构，和壳体装配后不会留有缝隙，避免蚊虫从视窗装配缝隙处逃出，视窗和壳体的配合公差控制在0.1mm以内，既保证装配的顺畅度，也不会出现过大的装配间隙。设备的顶面采用封闭式平板结构，日常放置时顶面不会积留灰尘，清洁时只需要用抹布直接擦拭即可，顶面的平整结构也可以临时放置小型物件，提升空间利用率。底部设置了四个隐藏式的防滑脚垫，

　　放置在光滑的桌面、瓷砖表面时不会出现滑动移位，脚垫采用软质橡胶材质，和接触面贴合时不会刮伤家具漆面。整个结构没有复杂的传动部件，日常使用过程中不存在机械磨损的问题，使用寿命远高于带电网结构的电击式灭蚊设备，也不会出现电击蚊虫时产生的异响和焦糊气味，使用过程中没有噪音干扰，不会影响夜间睡眠。在结构建模阶段，所有的装配止口都做了导向斜角设计，注塑生产时的脱模斜度控制在1.5度，既方便模具加工，也能提升注塑生产的良率，减少后续装配的修配工作量。入口处的导向环采用圆弧过渡设计，没有尖锐的棱角，日常挪动时不会划伤用户手部，整体的边角都做了R3的圆角处理，提升使用的安全性。
