多色拼接FDM可打印排球结构设计

　　日常接触的标准排球产品，其曲面分片拼接结构一直是球类建模里的典型练习案例，这次的设计完全围绕可落地的实体加工逻辑展开，没有做多余的外观装饰性冗余结构。从实际应用场景来看，这个结构既可以作为球类生产环节的结构验证样件，也能直接通过FDM熔融沉积成型工艺制作实体样件，用于体育教学展示、文创周边定制，甚至可以作为小尺寸桌面摆件的结构基础，适配不同的使用需求。

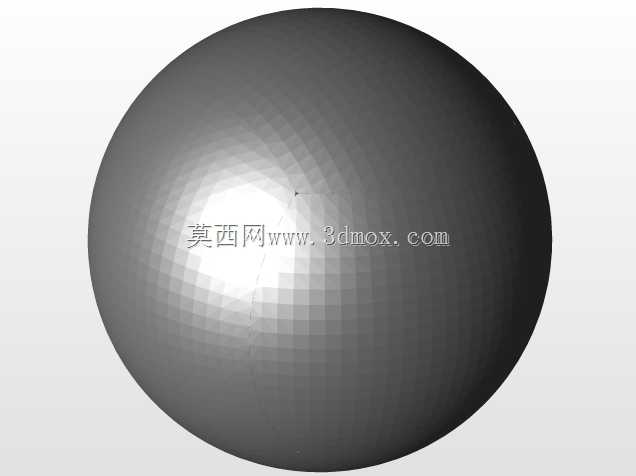

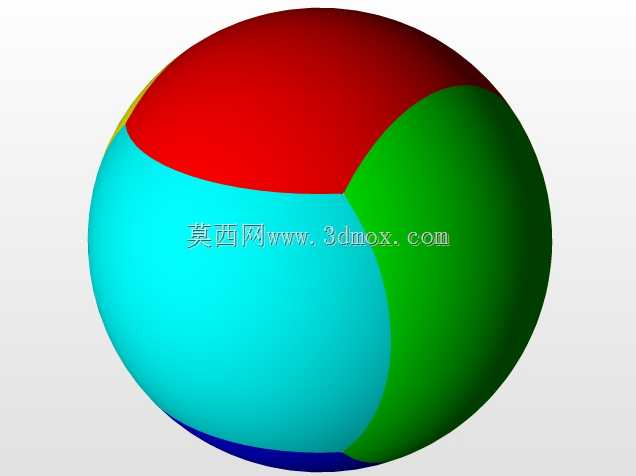

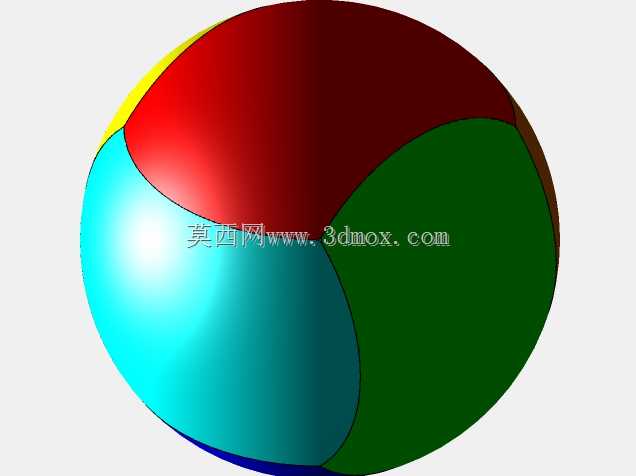

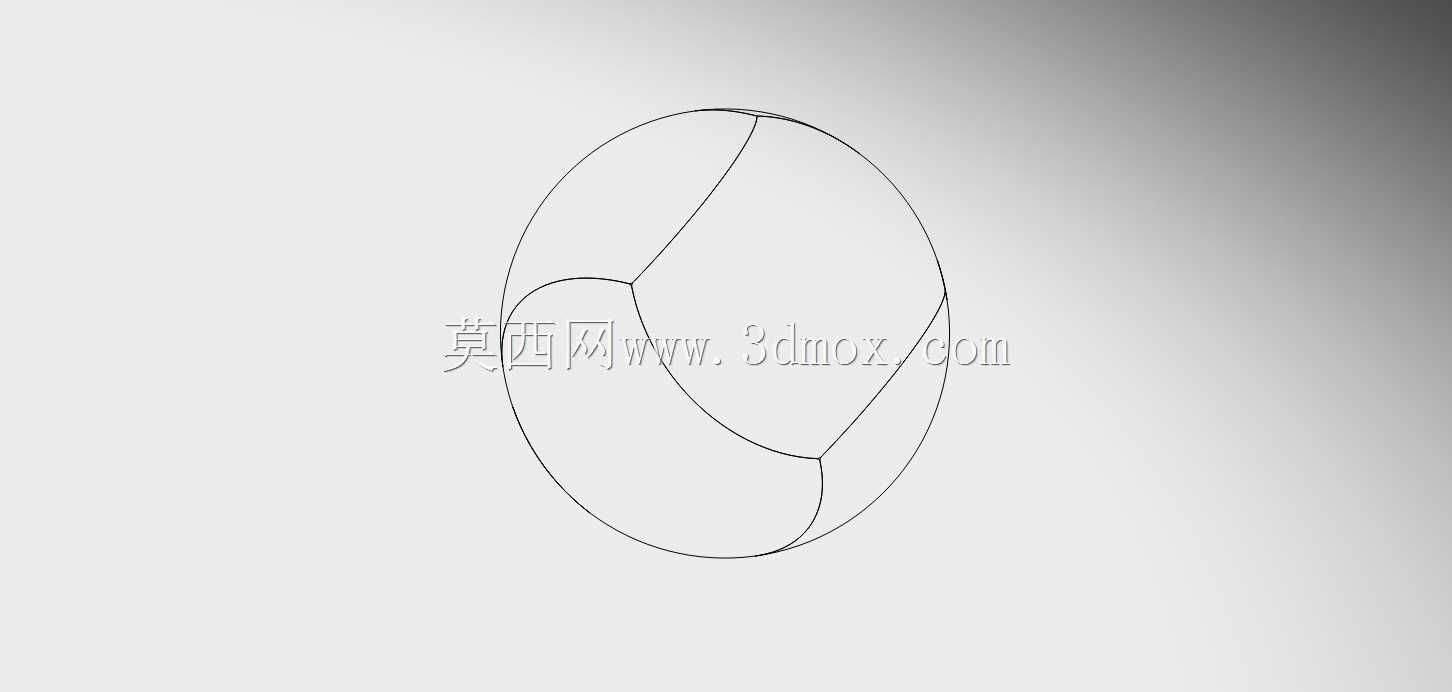

　　设计过程中最先敲定的是分片拼接的逻辑，没有沿用传统排球18片拼接的复杂结构，而是优化了曲面分块的边界，把每一块拼接片的曲面曲率做了顺滑过渡，每一片的边缘都做了适配3D打印的公差预留，避免打印过程中出现翘曲导致拼接错位。整个球体的外形完全遵循标准排球的曲率规范，球面各点到球心的距离偏差控制在0.2mm以内，保证拼接完成后整体球面的圆度符合使用要求，不会出现局部凸起或者凹陷的问题。

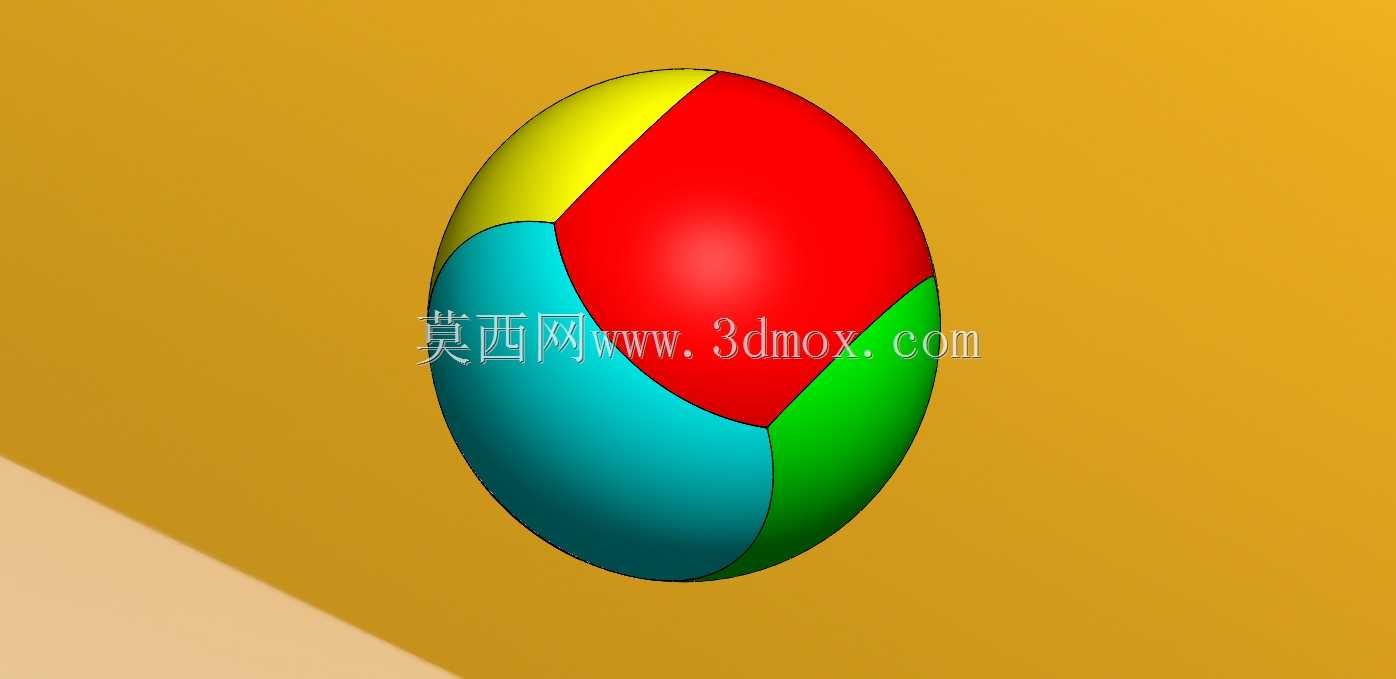

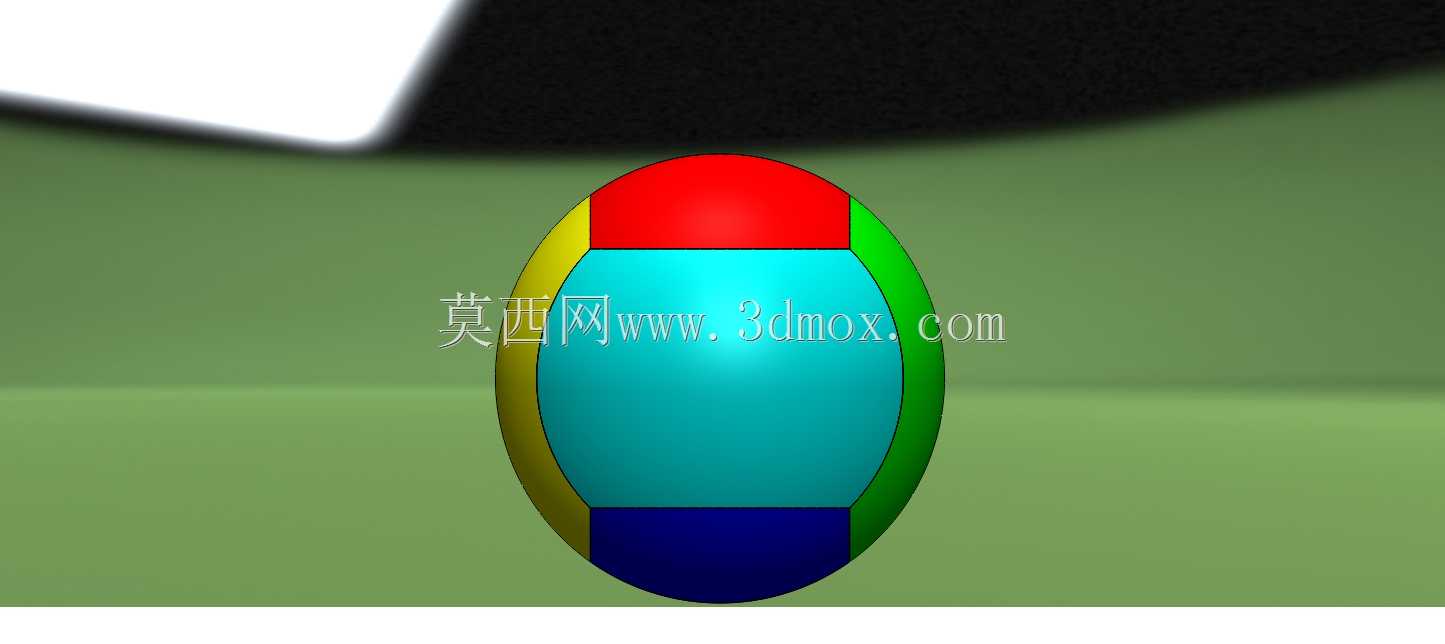

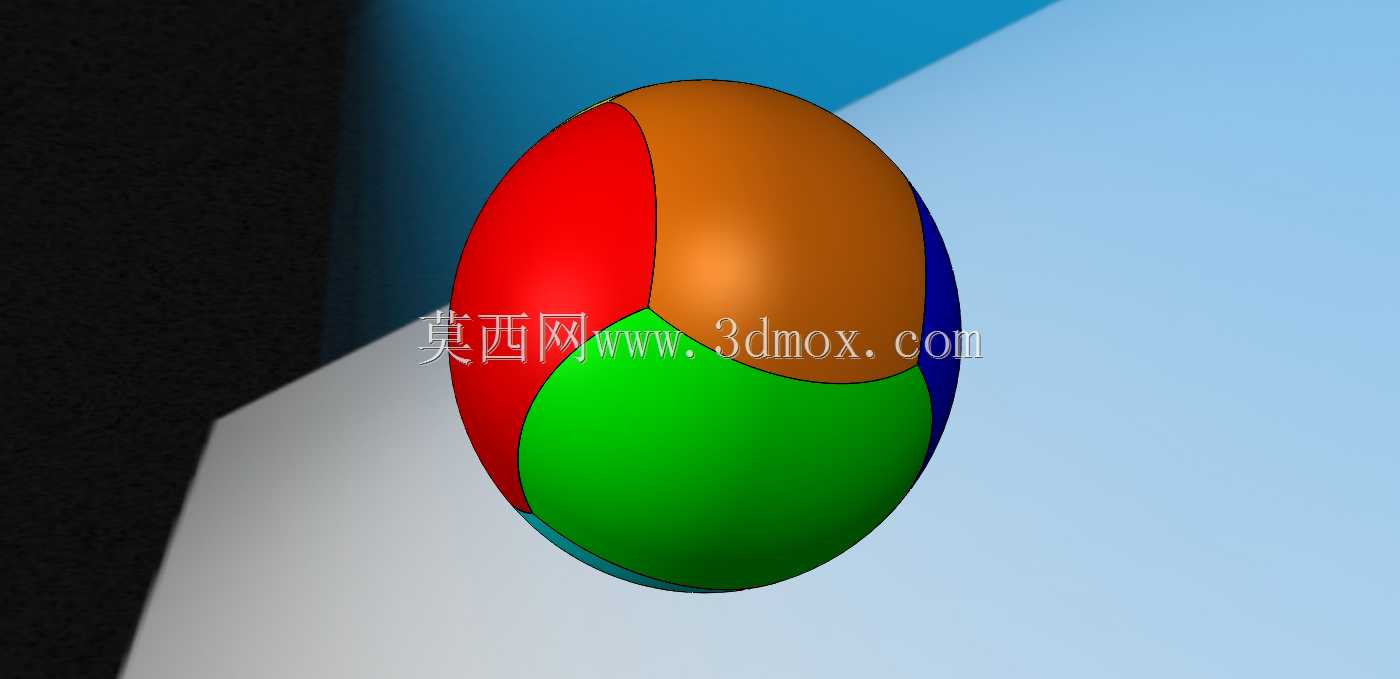

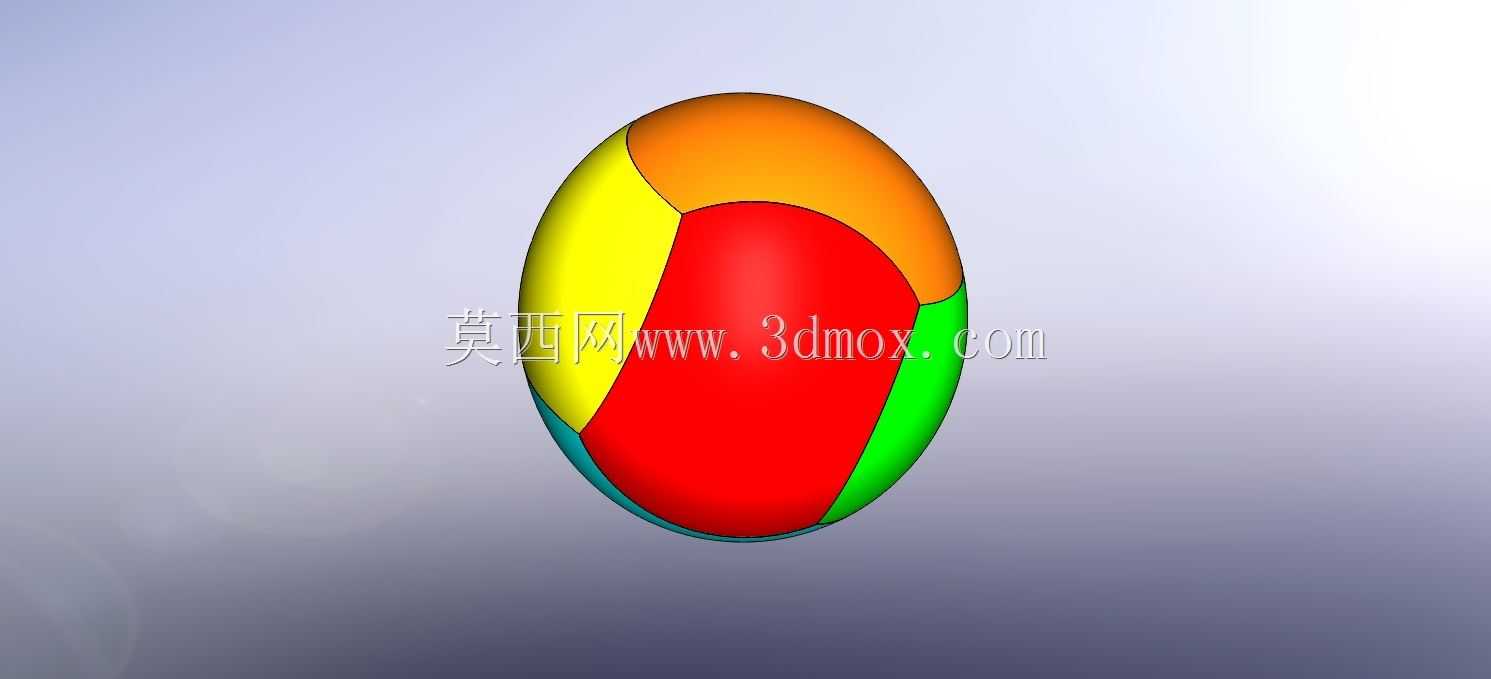

　　考虑到FDM打印的工艺特性，每一块拼接片的壁厚都做了统一设定，最小壁厚不低于1.2mm，避免打印过程中出现薄壁破损，同时每一片的内侧都做了轻微的拔模角度，不需要额外添加支撑结构就能顺利打印，大幅降低了打印后的后处理工作量。拼接结构采用的是嵌入式卡扣配合，卡扣的配合公差预留了0.15mm的间隙，既可以保证拼接后整体结构的牢固性，不需要额外粘接就能维持球体形态，也能方便拆卸更换不同颜色的分片，满足个性化配色的需求。

　　从安装边界的角度来说，整个球体完成拼接后的外径和标准5号排球尺寸保持一致，不需要额外的安装固定结构，自身拼接完成后就是完整的独立产品。如果是作为展示用途，也可以在球体底部预留平面支撑位，直接放置在桌面不需要额外支架。设计过程中特意规避了尖锐的边角结构，所有分片的边缘都做了R0.5mm的圆角处理，既避免了打印过程中出现边角应力集中导致的开裂，也能保证使用过程中不会划伤接触者，符合体育器材的安全设计要求。

　　曲面建模阶段全程保持G2连续的曲面过渡，相邻分片的拼接边界完全贴合，没有出现曲面缝隙或者重叠的问题，不管是用于后续的模具开模验证，还是直接3D打印制作样件，都不需要额外修复几何错误。材料适配方面，这个结构既可以使用常规的PLA材料打印制作展示样件，也可以使用柔性TPU材料打印制作具备实际弹性的功能样件，不同材料打印时只需要微调卡扣的配合间隙即可，不需要改动整体的曲面结构。

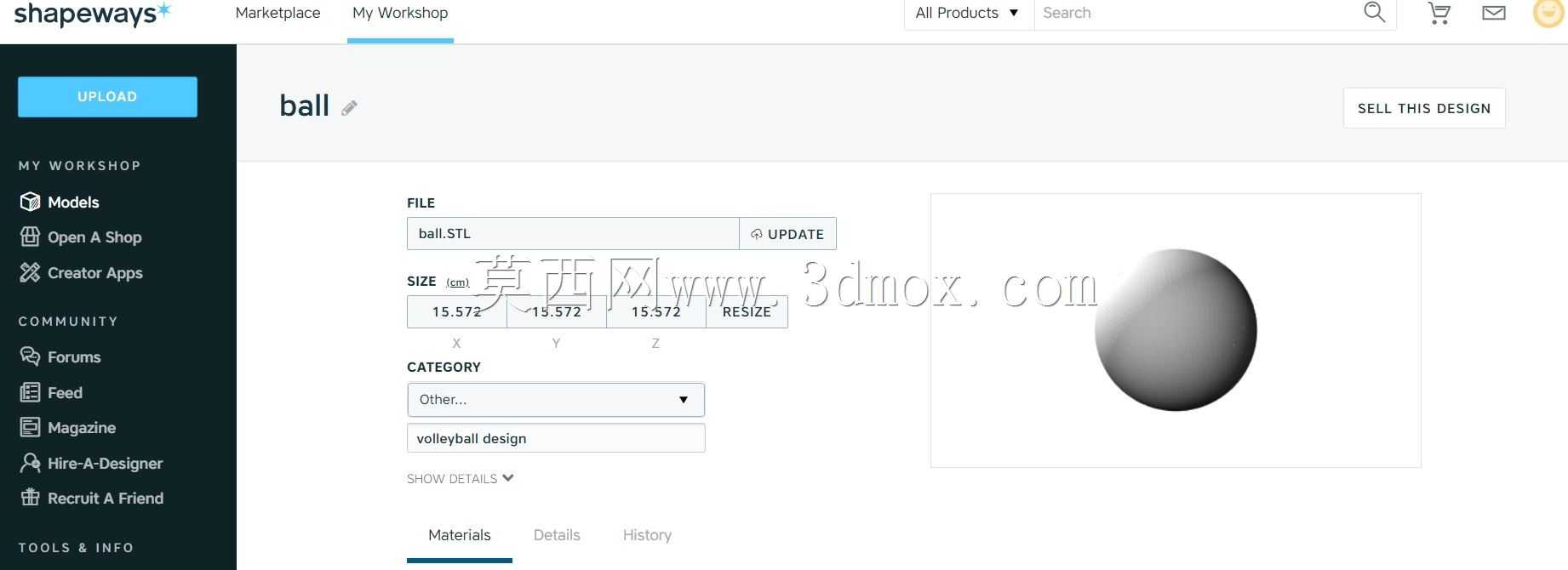

　　实际生产验证环节，这个分片结构的排布方式也适配常规的FDM打印机成型尺寸，单块分片的最大尺寸不超过120mm，就算是成型尺寸200mm级别的桌面级3D打印机也能顺利打印每一块分片，不需要使用大尺寸工业级设备，大幅降低了样件制作的门槛。拼接完成后的球体整体重量可以通过调整内部填充率来控制，填充率设置在20%的时候，整体重量和标准排球的重量偏差不超过10%，可以满足轻度的娱乐使用需求，如果是作为展示摆件，把填充率降到10%就能减少材料消耗，降低制作成本。
