内螺纹连接手动明杆式闸阀结构设计

　　这款闸阀主要面向民用给排水、小型工业循环水支路、暖通空调水管路等低压流体输送场景，核心作用是在管路系统中实现介质的全通全断控制，不适合做节流调节使用——因为闸板处于半开位置时，高速流动的介质会持续冲蚀闸板密封面，长期运行会造成密封失效、内漏量超标的问题，这也是闸阀选型和使用时最容易被忽略的工况要点。从结构设计逻辑来看，这款闸阀采用明杆结构布局，手轮转动时阀杆会同步做轴向升降运动，操作人员可以直接通过阀杆的伸出长度判断阀门的当前开度，避免暗杆结构无法直观判断开关状态、容易出现误操作的问题，尤其适合安装在需要频繁确认阀门启闭状态的管路节点。阀体采用内螺纹连接形式，两端的螺纹接口适配常规低压流体输送用焊接钢管或镀锌钢管的外螺纹，

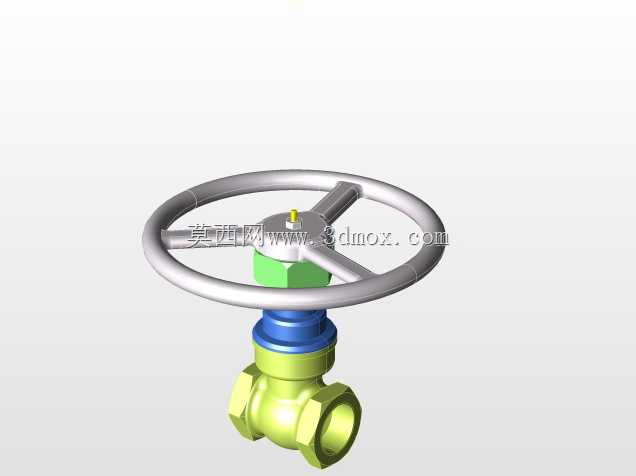

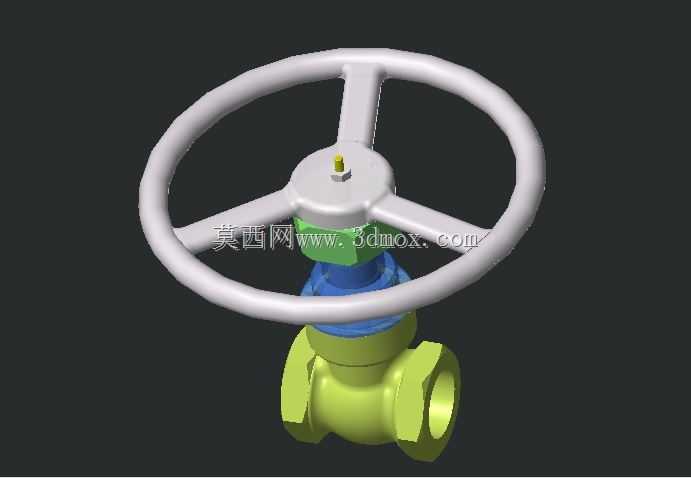

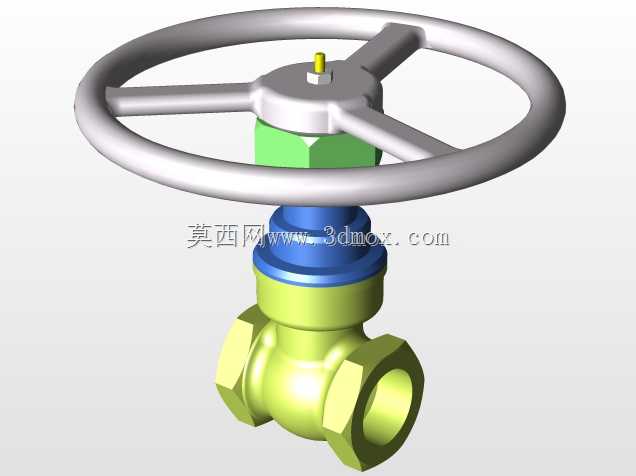

　　安装时不需要额外焊接法兰，只需要配合生料带或密封麻丝做螺纹密封即可，安装效率高，后期维护拆卸也更方便，适合公称通径不大、工作压力在1.6MPa及以下的管路场景。整体结构从上到下依次为手轮、阀杆螺母、阀盖填料函、阀杆、闸板、阀体，手轮采用轮辐式结构，相比实心轮结构在保证操作扭矩传递强度的前提下大幅降低了整体重量，轮缘做了圆弧过渡处理，操作人员手动开关时不会硌手，即使在没有加装操作杠杆的情况下，也能依靠手轮的直径提供足够的操作力矩，满足低压管路下的启闭力需求。阀盖和阀体的连接采用螺纹加密封垫片的结构，相比法兰螺栓连接的结构，零件数量更少，装配工序更简单，同时在中低压工况下的密封可靠性完全可以满足使用要求，

　　后期如果需要拆解更换闸板或阀杆密封件，只需要将阀盖从阀体上旋下即可，不需要拆卸周边的管路连接件。填料函部分设置在阀盖上部，采用常规的柔性石墨或聚四氟乙烯填料，通过填料压盖的压紧力实现阀杆和阀盖之间的动密封，防止管路内的介质顺着阀杆的配合间隙向外泄漏，填料压盖采用分体式结构，压紧螺栓对称布置，拧紧时可以保证填料受力均匀，避免出现压偏导致的阀杆卡涩或密封失效问题。闸板采用楔式单闸板结构，相比双闸板结构零件数量少，加工工序更简单，楔式密封面在关闭时可以借助介质压力实现自紧密封，正向承压时的密封性能更好，适合水、油品等无固体颗粒的洁净介质工况。设计时需要重点控制的尺寸边界包括两端螺纹接口的同轴度，避免安装后出现管路别劲、

　　额外应力作用在阀体上导致阀体开裂的问题；阀杆的升降行程需要和闸板的密封面行程精准匹配，保证手轮旋到全关位置时闸板刚好完全贴合阀体密封座，全开位置时闸板完全提升到阀座通道以上，不会对介质流动造成节流，减少流阻损失。另外手轮的安装高度需要考虑现场操作空间，手轮最下端和阀盖顶部的间隙要保证操作人员的手可以顺利握住轮缘操作，不会被周边的结构磕碰。从建模逻辑来看，这款闸阀的各个零件都采用参数化建模思路，阀体的流道直径、螺纹规格、阀杆直径、手轮直径等核心尺寸都做了参数关联，后续如果需要适配不同通径的管路需求，只需要修改对应的参数就可以快速生成同系列不同规格的闸阀模型，不需要重新逐个绘制零件，能大幅提高系列化产品的设计效率。建模时需要注意各个配合面的公差设置，比如阀杆和填料函的配合采用间隙配合，保证阀杆升降时不会卡涩，同时间隙不能过大，否则容易出现介质泄漏；闸板和阀体密封座的配合需要设置合理的楔角，保证密封面可以完全贴合，同时开关过程中不会出现卡滞。整体结构没有采用复杂的特殊零件，所有零件都可以采用常规的铸造、机加工工艺生产，加工难度低，制造成本可控，适合批量生产应用在对成本敏感的民用及小型工业管路系统中。
