法兰连接角式弹簧载荷泄压安全阀结构

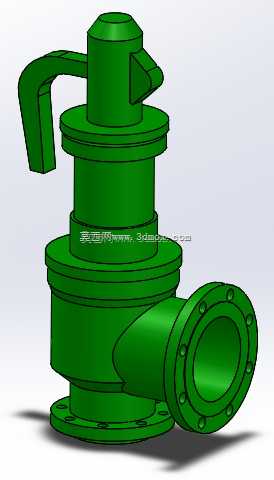

　　在承压流体输送系统的设计选型环节，过压保护装置是决定整套管路系统运行安全性的核心部件，这类角式法兰连接的弹簧载荷安全阀，常被应用在石油化工储运、工业蒸汽管网、压缩空气分配系统、压力容器出口等存在压力超限风险的工位，承担着系统压力超过设定阈值时自动开启泄放、压力回落至安全区间后自动回座密封的核心作用，避免管路、容器因超压出现破裂、介质泄漏甚至爆燃等生产安全事故。从结构设计逻辑来看，这款安全阀采用角式流道布局，介质入口位于阀体底部的法兰端面，与承压容器或主管道的竖直出口直接对接，泄放出口位于阀体侧部的水平法兰端，可直接对接泄压排放管路，将超压泄放的介质引导至安全回收区域或放空点位，这种进出流道呈90度夹角的布局，

　　能大幅缩减安全阀在竖直安装方向上的管路占用空间，尤其适合安装空间局促、主管道竖直排布后侧向预留泄放管路接口的工况，相比直通式安全阀更适配紧凑布局的管廊、撬装设备集成场景。阀体整体采用分段式法兰拼接结构，底部入口法兰、中部阀腔筒体、侧部出口法兰均通过一体铸造成型后加工密封面，法兰端面的螺栓孔采用圆周均布设计，安装时可根据现场排放管路的走向调整出口朝向，无需额外加装转角接头，降低管路连接的泄漏点数量。阀瓣的密封面设计在阀腔内部的中法兰位置，弹簧组件布置在阀瓣上方的上阀盖腔体内，通过顶部的调节螺套可调整弹簧预紧力，以此匹配不同工况要求的开启压力设定值，顶部设置的扳动手柄可用于现场手动开启泄放，方便运维人员定期校验阀瓣动作灵活性，

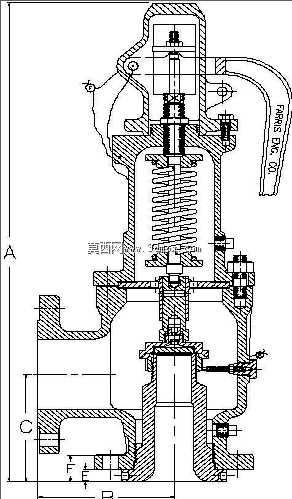

　　避免长期静置导致阀瓣与阀座粘连卡涩。从安装边界尺寸来看，底部入口法兰的密封面外径、螺栓孔分布圆直径、螺栓孔数量与公称通径相匹配，侧部出口法兰的通径与入口通径保持一致，可满足全排量泄放时的介质通流要求，不会因为出口通径不足导致泄放流量受限、阀前压力无法快速回落。建模过程中需要重点关注阀腔内部的流道过渡圆角设计，避免介质泄放时出现直角节流导致的流阻增大、啸叫振动问题，阀瓣导向结构的同轴度公差需要严格控制，保证阀瓣升降动作时无卡滞，回座时能精准贴合阀座密封面，避免泄放后出现持续内漏。弹簧的选型匹配需要结合阀瓣有效受压面积、设定开启压力计算预压缩量，保证弹簧刚度既能满足全开泄放时的行程要求，又能在压力回落时提供足够的回座密封力。

　　上阀盖与中阀体的连接法兰需要设置密封槽，适配不同温度、介质特性的密封垫片，防止阀腔内的介质从连接缝隙泄漏。这类安全阀在实际投用前，需要根据现场工况的工作压力整定开启值，通常开启压力设定为系统最高工作压力的1.05-1.1倍，回座压力不低于工作压力的0.9倍，保证系统压力波动时不会出现频繁启闭的颤振现象。在三维建模装配阶段，需要校验阀瓣全行程开启时的运动干涉情况，确认手柄扳动角度范围内无周边部件遮挡，法兰对接面的安装空间足够预留螺栓紧固的操作距离，避免现场安装时出现螺栓无法穿装、扳手操作空间不足的问题。
