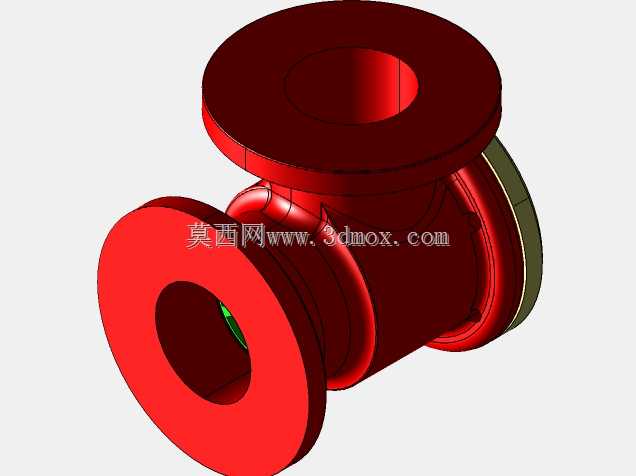

法兰连接式三通非回流阀参数化结构设计

　　在化工流体输送、市政给排水、工业循环水系统的管路布设中，非回流阀是保障管路单向通断、避免介质反向倒灌引发设备损伤、流程紊乱的核心管路部件，这款三通结构的非回流阀，针对垂直与水平管路交汇的特殊安装场景设计，可同时满足两个方向的介质单向导通需求，省去管路中额外加装三通管件与独立止回阀的拼接工序，减少管路连接点的泄漏风险。从实际工况适配角度看，这类三通非回流阀常应用在换热设备进出口、泵组出口分支管路、消防水系统分流节点，当介质正向流动时，阀瓣在介质压力作用下自动开启，流道内的导流结构可减少介质紊流，降低管路压损；当上游介质压力下降或出现反向压力差时，阀瓣会在背压与复位结构的作用下快速贴合阀座密封面，截断反向流路，

　　避免下游介质回流冲击上游的泵体、仪表等精密设备，也能防止不同介质管路间的串流问题。这款非回流阀的三个连接端均采用标准法兰连接结构，法兰端面的密封槽尺寸适配通用管路法兰的密封垫片选型，安装时可直接与同压力等级的管路法兰通过螺栓紧固，无需额外加工转接结构，三个法兰的端面垂直度、同轴度在设计阶段就做了参数化约束，可适配不同公称通径的管路匹配需求，安装边界预留了足够的螺栓操作空间，现场安装时无需为螺栓紧固预留额外的超大操作工位，常规的扳手空间即可满足装配要求。设计过程中采用参数化建模逻辑，将法兰外径、螺栓孔分布圆直径、阀体内腔流道直径、阀瓣开启行程、密封面宽度等核心尺寸做了关联参数设置，当需要适配不同压力等级、不同公称通径的管路需求时，

　　只需调整对应参数即可快速生成新的模型结构，无需重新绘制整体轮廓，大幅提升同系列阀门的衍生设计效率。阀体的流道做了圆弧过渡处理，避免直角流道带来的介质冲蚀问题，尤其是在介质含少量固体颗粒的工况下，圆弧流道可减少颗粒在阀体内腔的沉积，降低阀门卡涩的概率；阀瓣的导向结构设置在阀体内部的筋位上，导向行程覆盖阀瓣全开启到全关闭的整个过程，避免阀瓣在启闭过程中出现偏斜，保证密封面能够均匀贴合，延长密封件的使用寿命。从结构强度角度看，阀体的壁厚根据公称压力等级做了对应校核，法兰与阀体主体的连接位置做了圆弧过渡加强，避免应力集中在长期管路压力波动下出现开裂问题，阀体外部的加强筋布局兼顾了强度提升与铸造工艺的可行性，筋位厚度均匀，

　　避免铸造过程中出现缩孔、缩松等缺陷。在实际选型应用中，这款三通非回流阀可根据输送介质的特性更换密封件材质，输送清水类介质时可采用丁腈橡胶密封，输送腐蚀性化工介质时可更换氟橡胶或聚四氟乙烯密封，阀瓣与阀体的材质也可根据工况调整为铸铁、铸钢或不锈钢材质，适配不同温度、不同腐蚀等级的管路需求。不同于常规两通式止回阀，这款三通结构的非回流阀在结构上整合了三通的分流功能与止回功能，在空间受限的管路布设场景中，可有效减少管路占用空间，降低管路整体的材料成本与安装工时，尤其是在紧凑型的设备集成管路系统中，这种集成化的阀门结构能够大幅优化管路布局，减少管路弯头、接头的使用数量，提升整个管路系统的可靠性。
