两片式内螺纹手动球阀三维结构设计

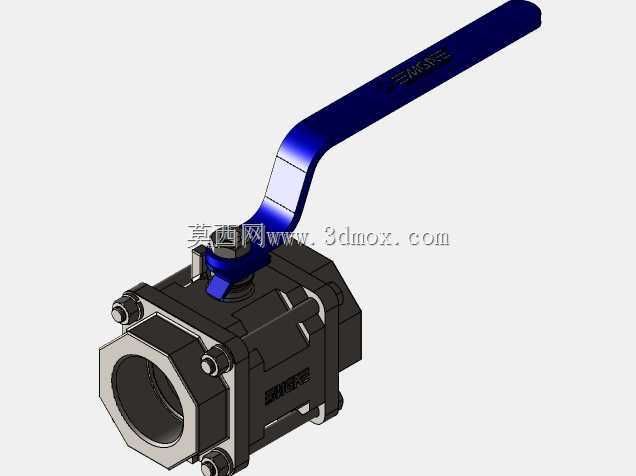

　　这款两片式手动球阀的三维结构，完全贴合民用给排水、小型液压回路、低压气动输送系统的实际使用需求做的细节还原，建模时优先考虑了现场安装、操作、后期维护的全流程实际工况，没有做多余的装饰性结构，所有特征都对应实际加工与装配要求。从实际应用场景来看，这类阀门主要用在公称通径2英寸的管路上，做介质通断控制，不做流量调节使用，适配的介质包括常温清水、液压油、低压压缩空气，也可兼容部分无强腐蚀性的化工流体，在小型加工车间的冷却水回路、家装给排水支路、小型气动设备的气源总管上都能见到同结构产品的身影。

　　设计思路上，两片式阀体的拆分结构是核心，阀体分为左右两个主体部分，通过四周均布的内六角螺栓锁紧，中间夹持密封阀座，这种结构相比一体式阀体，加工时内部流道的成型难度更低，后期如果阀座出现磨损，只需要拆开螺栓更换密封件即可，不用整体更换阀体，能降低后期维护成本。建模时特意还原了阀体拆分面的定位止口结构，这个细节很多新手建模时容易忽略，实际装配时止口能保证左右阀体的同轴度，避免螺栓锁紧后流道错位，导致介质流动阻力变大，甚至出现密封面压偏泄漏的问题。

　　操作结构部分，采用的是加长折弯式手柄，手柄的折弯角度是按照实际操作空间做的优化，当阀门处于全开状态时，手柄方向和管路走向平行，此时手柄的折弯段刚好抬离阀体安装面，即使管路贴近墙面或者设备面板安装，操作时也不会出现手指被夹在手柄和安装面之间的问题；当阀门全关时，手柄垂直于管路走向，现场巡检人员不用凑近看阀位标识，远距离就能判断阀门的开关状态，避免误操作。手柄和阀杆的连接采用扁方配合结构，建模时还原了扁方的公差配合间隙，实际装配时不需要额外做定位销，靠扁方就能传递操作扭矩，而且手柄顶部做了冲压标识的凹槽，对应开关方向的字符，和实物的冲压标识工艺完全一致。

　　安装边界方面，两端的连接螺纹是标准G2寸内管螺纹，建模时螺纹的收尾段、密封面的倒角都做了还原，实际安装时只要在螺纹段缠绕生料带或者加装密封垫片，就能保证连接位置的密封性能，不会出现渗漏。阀体两端的外轮廓是六角结构，这个结构是为了安装时给管钳提供夹持位，现场安装不用做专用工装，用普通管钳就能拧紧，六角的对边尺寸是按照标准管钳的夹持范围做的匹配，不会出现对边过小导致夹持打滑，或者对边过大导致狭小空间里管钳无法卡位的问题。

　　功能特性上，中间的阀芯是通孔球体，流道和管路通径完全一致，属于全通径结构，介质通过时的流阻非常小，不会出现明显的压力损失，即使介质里带有少量细小的固体杂质，也不容易在阀腔内堆积，降低了卡涩的概率。阀杆的密封采用填料密封结构，建模时预留了填料压盖的调节空间，实际使用一段时间后如果阀杆位置出现微漏，只需要均匀拧紧填料压盖的两个螺栓，就能补偿填料的磨损量，不用拆开阀体整体。另外，阀杆做了防吹出结构设计，阀杆从阀体内部装配，即使阀腔内部出现异常升压，也不会把阀杆从阀体顶部顶出造成介质泄漏，这个结构是压力管道元件的强制安全要求，建模时完全按照实际的安全结构做了还原，没有省略这个关键特征。

　　在做三维建模的过程中，所有的装配间隙都按照实际的装配公差做了预留，比如球体和阀座的配合间隙、阀杆和阀体轴孔的配合间隙、螺栓和安装孔的间隙，都参考了机械设计手册里的推荐公差值，不是完全零间隙的理想化建模，导出的模型可以直接用来做装配干涉检查，也能用来生成工程图指导实际加工，甚至可以导入仿真软件做流阻分析、开关扭矩的校核计算。很多新手做这类阀门建模时，容易把螺栓的数量、位置做错，或者忽略阀体上的铸造圆角，这款模型里的铸造圆角都按照实际铸造工艺的要求做了处理，所有转角位置都没有尖锐棱角，既符合铸造的工艺要求，也能避免应力集中导致的阀体开裂问题，完全对应工业级产品的实际结构，不是简化的示意模型。
