3D打印涂料便携挂载卡座结构设计

　　在户外涂装作业、小型工件补喷、模型制作涂装这类需要频繁移动作业位置的场景里，作业人员往往需要一手握持喷涂工件，另一手操作喷枪，随身的涂料容器如果没有合适的固定点位，要么需要额外放置在地面增加往返取放的动线，要么只能勉强夹在臂弯处，很容易出现涂料倾洒、容器磕碰掉漆的问题，这款挂载式卡座就是针对这类移动涂装场景的痛点做的结构设计。从实际使用的功能逻辑来看，卡座需要同时实现两个核心功能：一是对涂料容器的稳定承托，二是能够快速挂载到作业人员的腰带、作业梯扶手或者临时工位的杆件上，不需要额外的工具辅助拆装。设计过程中首先确定了承托区域的尺寸边界，承托槽的内轮廓匹配常用的100ml规格方形涂料罐的外形，槽深设置为罐体高度的三分之一，

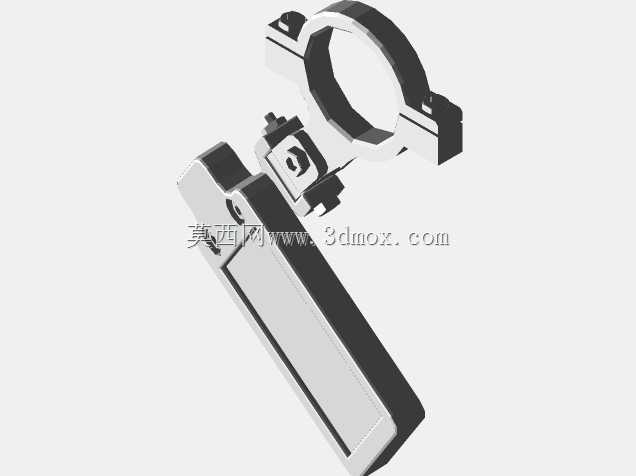

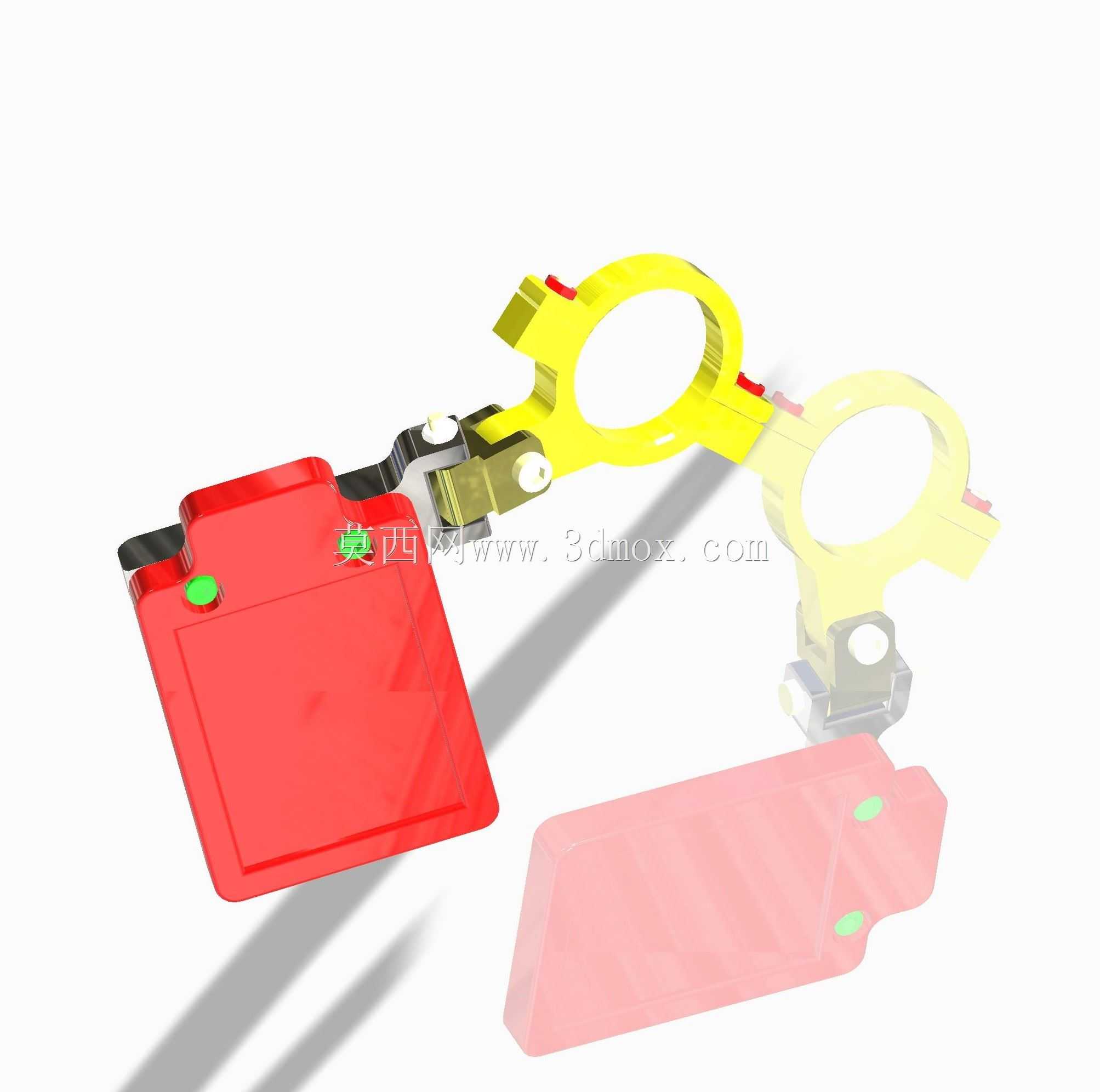

　　既能够保证罐体放置后不会因为作业过程中的走动、俯身动作出现侧翻，也不会因为槽深过大导致取放罐体时需要额外的提拉空间，槽体边缘做了1.5mm的圆角过渡，避免取放罐体时刮蹭掉罐体表面的标识涂层，也减少3D打印过程中支撑材料的使用量。挂载部分采用了快开式的环形卡扣结构，卡扣的开合端设置了按压式的锁止凸点，当卡扣卡入直径25-35mm的圆杆或者宽度不超过40mm的扁形腰带时，只需要单手按压卡扣两侧的解锁位就能完成开合，锁止后卡扣的抱紧力能够承受满载涂料罐加上卡座本身总重量1.5倍的载荷，不会出现意外滑脱的情况。卡扣和承托槽之间采用了铰接式的连接结构，铰接轴的阻尼设置在0.2N·m，当卡座挂载在倾斜的杆件上时，

　　承托槽能够在重力作用下自动保持水平状态，避免罐体内的涂料因为倾斜出现泄漏，铰接位置还预留了1mm的间隙补偿量，抵消3D打印过程中可能出现的层厚误差，保证铰接转动的顺畅度，不会出现卡滞或者旷量过大的问题。考虑到3D打印的工艺特性，整个卡座的所有结构壁厚都统一设置为2mm，没有出现小于1mm的薄壁结构，也没有大角度的悬空面，打印时不需要添加额外的内部支撑，只需要在铰接轴的位置添加少量易拆除的外部支撑即可，打印完成后只需要简单去除支撑、打磨铰接位置的毛边就能直接投入使用，不需要后续的攻丝、粘接等二次加工工序。承托槽的底部还设置了两个直径3mm的溢流通孔，当作业过程中不慎有涂料洒落到承托槽内时，多余的涂料可以从通孔直接流出，

　　不会积存在槽内凝固后影响罐体的放置精度，通孔的位置避开了罐体底部的支撑筋位，不会影响罐体放置的平整度。卡扣的内侧表面做了间隔2mm的网格状防滑纹，防滑纹的凸起高度为0.5mm，既能够增加卡扣和挂载杆件之间的摩擦力，防止卡座沿着杆件滑动，也不会因为凸起过高导致卡扣开合时的阻力过大。在实际的安装测试中，这款卡座可以适配绝大多数涂装作业场景的临时挂载需求，不管是挂载在作业人员的安全腰带上随人移动作业，还是卡在喷涂工位的防护栏杆上作为临时的涂料放置点，都能稳定固定涂料容器，减少作业过程中不必要的动作浪费，提升移动涂装作业的效率。结构设计时还做了冗余的载荷校核，当承托槽内放置重量不超过500g的物件时，整个卡座的结构变形量不超过0.3mm，不会出现结构断裂或者永久变形的情况，除了放置涂料罐之外，也可以临时放置小型的打磨工具、调漆棒等涂装作业常用的小配件，拓展了卡座的使用场景。整个结构没有采用金属嵌件或者额外的标准件，所有部件都可以通过3D打印一次成型，打印材料可以选用常规的PLA或者PETG材料，如果需要接触溶剂类涂料，可以选用耐溶剂性更好的ABS材料打印，不需要对结构做额外的调整，不同材料打印的成品都能满足使用的强度要求。
