锥齿轮与带轮组合传动结构设计

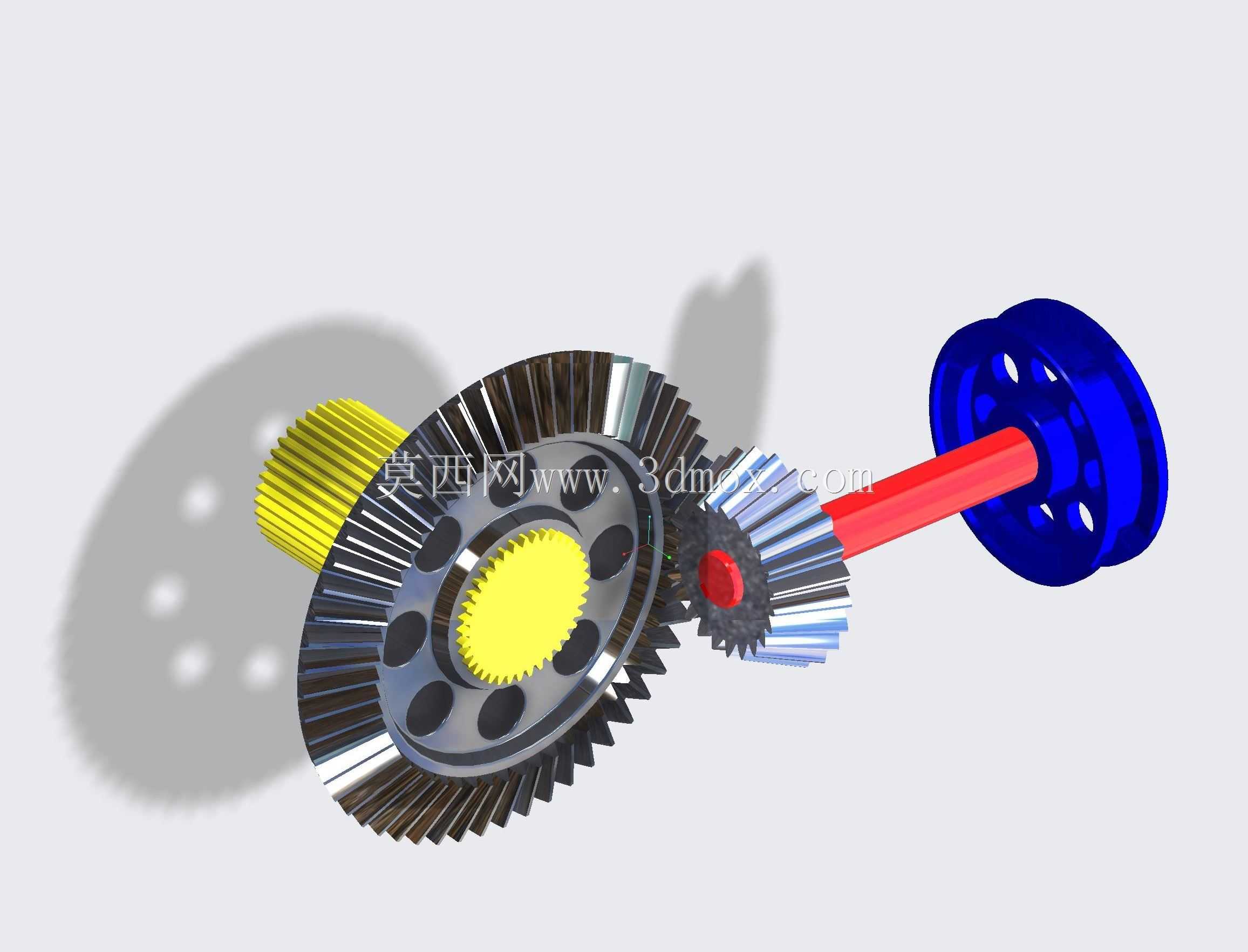

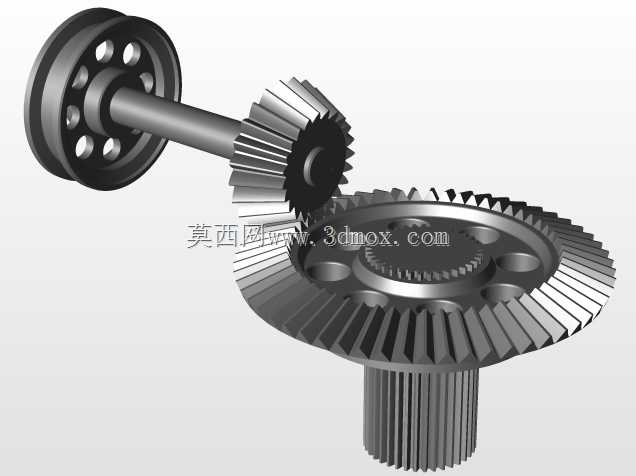

　　这套传动组合结构在中小功率的动力换向输送场景中适配性极强，常见于轻工输送线、小型农机进给机构、非标自动化工位转台的动力传递环节，核心作用是在有限安装空间内完成相交轴动力转向，同时通过带轮侧的结构实现过载缓冲，避免硬连接传动下负载突变打坏齿面。从结构组成来看，整套组件包含三个啮合传动的锥齿轮、一根阶梯传动长轴、一个辐板式带轮，其中主动输入锥齿轮采用小模数直齿锥齿结构，齿部做等变位设计，避免小齿轮根切的同时提升啮合重合度，中间的双联锥齿轮同时承担两个相交轴的动力传递，大端锥齿与输入齿轮啮合，小端锥齿与输出轴端的锥齿轮啮合，将输入轴的水平动力转向90度传递至长轴端。长轴采用阶梯轴设计，轴肩位置预留轴承安装位，

　　轴端与带轮配合的位置做平键槽结构，保证扭矩传递过程中不出现周向打滑，带轮采用辐板式结构，轮缘位置预留多道V带安装槽，可根据实际负载需求调整带的根数，辐板上开设的减重孔在不影响结构强度的前提下降低整体转动惯量，减少启停过程中的动力损耗。设计过程中首先要确定安装边界，整套结构的横向安装空间需覆盖输入齿轮到带轮端面的总长度，纵向安装空间需预留双联齿轮的回转直径余量，各齿轮的啮合侧隙控制在0.02-0.05mm区间，既保证传动过程中不会出现卡滞，也能避免侧隙过大带来的传动回差。齿部参数设计时，三个锥齿轮的分锥角根据传动比匹配，保证啮合时分锥母线完全重合，接触斑点沿齿长方向覆盖不小于60%，沿齿高方向覆盖不小于50%，

　　避免偏载造成局部齿面过早磨损。轴的设计过程中需做挠度校核，长轴的最大挠度不超过轴径的千分之三，避免高速转动时出现带轮跳动、齿轮啮合错位的问题，轴上各配合段的公差根据配合性质选定，轴承安装位采用k6过渡配合，带轮安装位采用h7间隙配合，方便现场装配与后期维护更换。实际应用中，这套结构的带轮侧可直接连接三角带带动远端负载，当负载出现瞬时过载时，三角带会在带轮上出现打滑，卸掉瞬时冲击载荷，保护齿轮齿面不会因为冲击出现崩齿问题，相比纯齿轮硬连接传动，这种齿轮加带轮的组合结构容错率更高，对安装精度的要求相对更低，适合在工况存在小幅振动、安装基准存在少量误差的场景下使用。齿轮部分的润滑可采用脂润滑方式，

　　在啮合位置涂抹锂基润滑脂即可满足中低速运转的润滑需求，不需要额外设计密闭油腔，降低整体结构的制造成本与密封难度。安装时需保证双联齿轮的支撑轴与输入轴、输出长轴的轴线在同一平面内，且两两轴线的相交点与锥齿轮的分锥顶点重合，否则会出现啮合异响、齿面偏磨的问题，带轮安装时需保证轮槽的对称面与对应从动带轮的轮槽对称面共面，偏差不超过20分，避免三角带出现偏磨，缩短带的使用寿命。整套结构的零件加工难度适中，锥齿轮可采用刨齿或者精锻成型，轴类零件采用普通车床配合外圆磨即可达到精度要求，带轮采用铸铁铸造后车削加工，整体制造成本可控，适合批量应用在各类中小功率的传动设备中。
