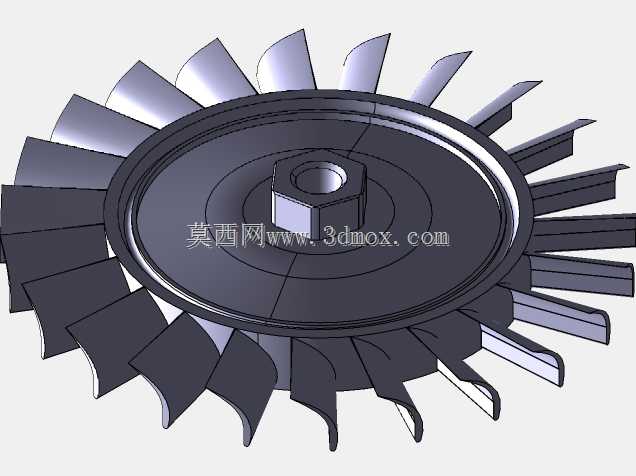

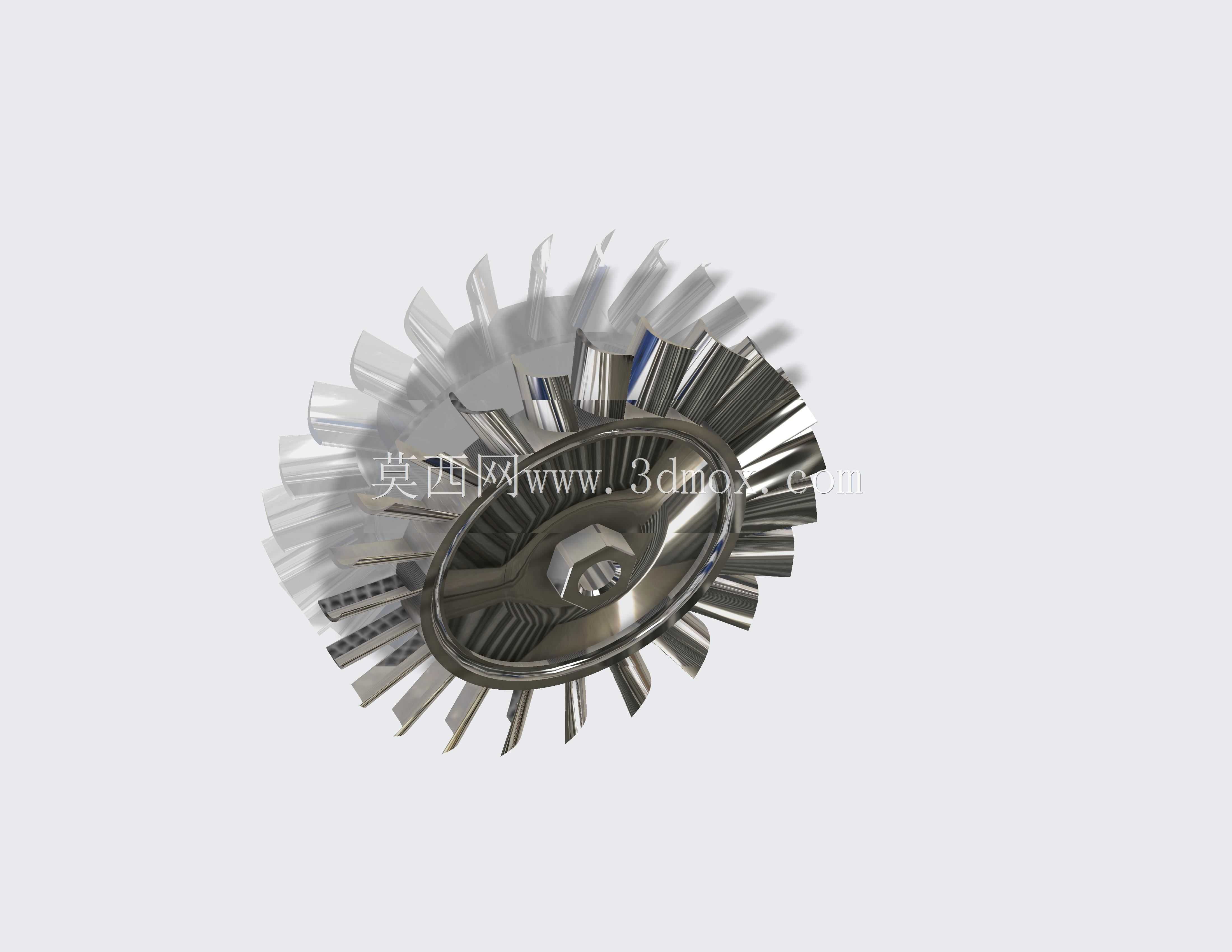

航空发动机涡轮叶片轮盘组合结构

　　该轮盘叶片组合结构属于透平机械核心做功部件，常见于航空燃气涡轮、地面燃气轮机、烟气透平设备的热端转子段，是将工质热能与压力能转化为轴功的核心载体。从实际运行场景来看，这类部件长期处于高温高压高速旋转的工况下，航空场景中还要承受起降阶段的交变载荷、气流激振以及外物冲击风险，地面燃机场景则需适配长期连续运行的蠕变强度要求，不同应用场景下的叶型曲率、轮盘辐板厚度、榫头配合公差都会做针对性调整。

　　从结构设计逻辑来看，该结构采用周向均布的叶片安装方式，叶片与轮盘通过枞树型榫头实现配合，这种配合形式既可以保证高速旋转下叶片离心力的可靠传递，也能在热态工况下预留合理的膨胀间隙，避免热应力导致的配合面卡滞或微动磨损。叶身采用带扭转的翼型截面，从叶根到叶顶的弦长、安装角连续变化，目的是适配流道内不同半径处的气流速度三角形，减少气流攻角损失，提升整级的做功效率；叶顶位置预留了与机匣蜂窝封严配合的间隙设计边界，可在装配阶段根据转子动平衡结果、机匣圆度实测值调整最终间隙值，兼顾封严效果与运行安全。

　　轮盘部分采用等强度设计思路，辐板从中心轮毂位置向外缘榫槽位置平滑过渡，中心孔位置设置了与主轴配合的定位止口与螺栓连接孔位，可保证与主轴的同轴度要求，连接螺栓孔的位置度公差需控制在0.02mm以内，避免高速旋转下产生额外的不平衡量。轮盘外缘的榫槽加工精度直接决定叶片的安装定位精度，榫槽工作面的粗糙度需达到Ra0.8以下，减少应力集中带来的疲劳失效风险。

　　从安装边界来看，该转子部件装配时需先完成单叶片的频率测试，避开整阶共振频率区间，叶片装入轮盘后需完成整级动平衡校验，剩余不平衡量需符合对应转速等级的平衡精度要求；装配完成后叶顶与机匣的单侧间隙通常控制在叶高的0.5%-1%区间，间隙过小易在运行中发生叶尖碰磨，间隙过大则会导致叶顶泄漏损失增大，降低整机效率。

　　在实际运维场景中，这类部件需定期检查叶身的热障涂层完好度、榫头配合面的磨损情况、轮盘辐板的裂纹情况，尤其是在经历过超温、超转速工况后，需做专项的无损检测，避免结构失效引发重大设备事故。建模过程中需重点关注叶身型面的光顺性，避免出现局部曲率突变导致的应力集中，榫头与榫槽的配合面需设置合理的公差带，既保证装配互换性，也避免运行中出现过大的微动滑移。
