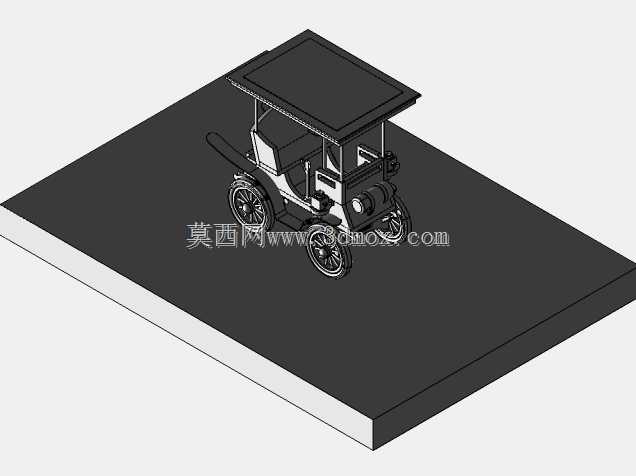

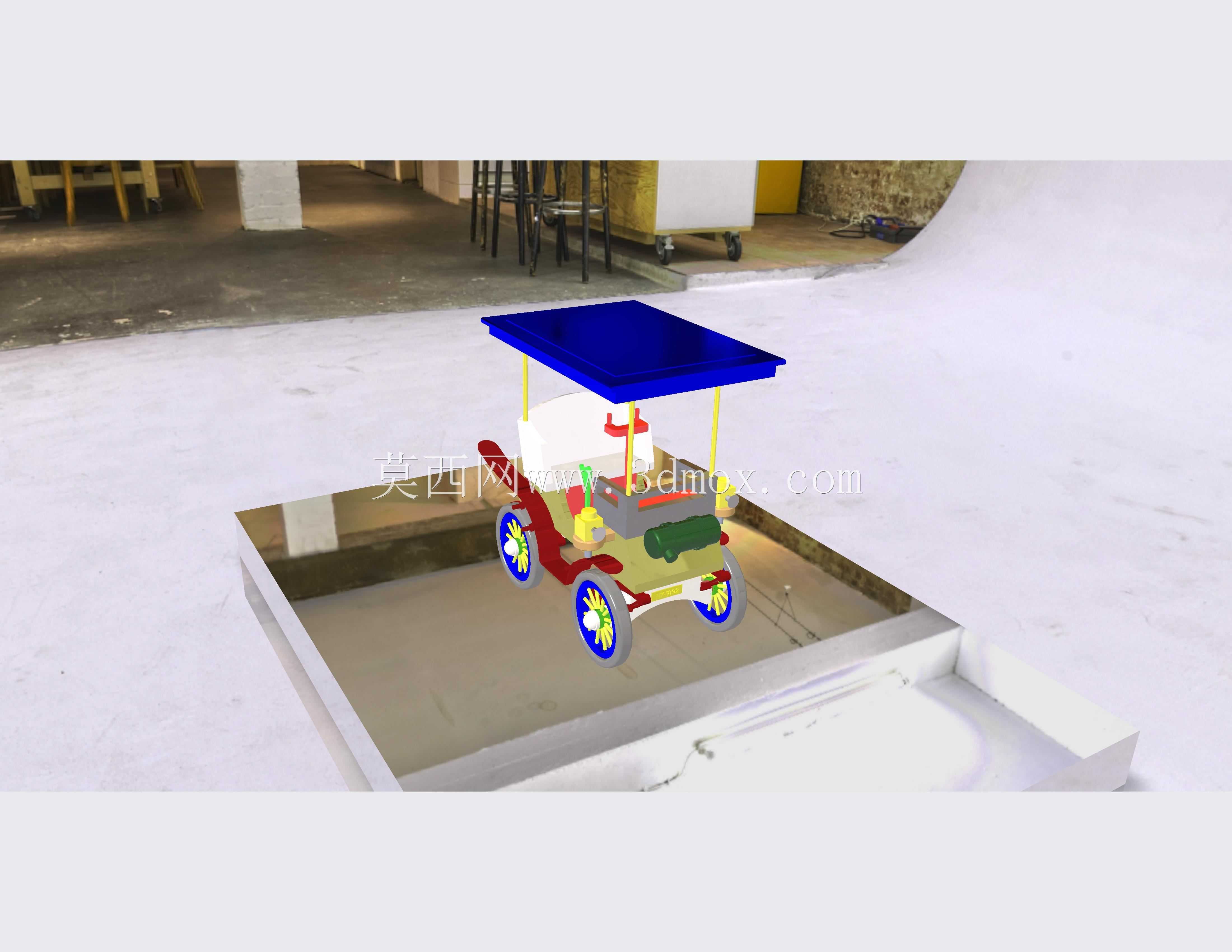

四循环传动机构结构设计方案

　　这套四循环传动结构，最初是针对轻工包装线的间歇送料工位做的方案迭代，早年在给食品封装设备做配套传动单元时，常规槽轮机构的启停冲击始终没法匹配软质包装材料的送进精度，尤其是每分钟60次以上的循环节拍下，槽轮的锁止弧磨损快，送料定位误差会在连续运行8小时后累积到0.3mm以上，直接影响封装对位的合格率。这套四循环结构的核心思路，是用四个对称布置的从动拨块配合主动凸轮的轮廓曲线，把整周的主动轴转动拆解为四次等节拍的间歇传动，每个循环周期里，从动件的动程和停程时间占比可以通过凸轮轮廓的修型调整，不像槽轮机构的动停比受槽数限制没法灵活改动。

　　从实际应用场景看，这类结构除了包装线的送料，还能适配小载荷的自动化装配工位转台驱动，比如电子元器件的插装工位，四个工位分别对应上料、检测、插装、下料，刚好匹配四循环的输出节拍，每个工位的停驻时间可以根据工序时长调整凸轮的近休止角，不需要额外加PLC做时序控制，纯机械结构的传动同步性比电控转台更可靠，在有油污、粉尘的车间环境里，不会像光电传感器那样因为积灰出现信号误判。

　　设计过程中最先确定的是安装边界尺寸，整个传动单元的安装基面预留尺寸是180mm×120mm，主动轴的中心高定在65mm，和常规减速电机的输出轴中心高匹配，不需要额外做转接法兰。四个从动拨块的回转中心分布在直径100mm的分度圆上，每个拨块的工作端做了R3的圆弧倒角，避免和凸轮轮廓啮合时出现卡滞，主动凸轮的基圆直径选45mm，推程段的压力角控制在28度以内，比常规凸轮机构30度的许用压力角留了余量，就算加工时轮廓度有0.02mm的误差，也不会出现传动自锁的问题。

　　结构的功能特性上，这套四循环机构的输出端在停驻阶段是靠凸轮的近休止轮廓实现刚性锁止，不需要额外加定位销或者刹车结构，锁止时的反向间隙控制在0.05mm以内，比棘轮机构的停驻精度高一个量级。传动过程中，主动轴每转一圈，从动输出端完成四次90度的间歇转位，每个转位动作的启动和停止段都用了正弦加速度运动规律修型凸轮轮廓，把启停时的刚性冲击转化为柔性冲击，运行时的噪音比同节拍的槽轮机构低12分贝左右，在需要低噪音的生产车间里适配性更好。

　　做三维建模的时候，特意把所有配合面的公差带做了分层设置：主动轴和凸轮的配合选H7/k6的过渡配合，保证凸轮和轴的同轴度，不会因为长期运行出现凸轮周向窜动；从动拨块和回转轴的配合选H8/f7的间隙配合，保证拨块摆动灵活，同时不会因为间隙过大出现传动空程；安装基面的连接孔做了长圆孔设计，横向调节余量有5mm，安装时可以微调整个机构的中心位置，抵消机架焊接时的位置误差。

　　从安装维护的角度考虑，整个机构的润滑点都预留了注油嘴位置，每个回转副的位置都可以在不拆解整体结构的情况下加注润滑脂，凸轮轮廓表面做了淬火处理，表面硬度达到HRC45-50，正常工况下的使用寿命能达到12000小时以上，不需要频繁更换易损件。和同功能的凸轮分割器比，这套结构的零件加工难度更低，不需要专用的弧面凸轮加工设备，普通三轴铣床就能完成所有零件的加工，制造成本只有同规格凸轮分割器的三分之一，适合中小设备厂家做自主配套时选用。

　　实际测试的时候，在120次/分钟的循环节拍下连续运行72小时，输出端的定位精度始终保持在0.1mm以内，完全满足大部分轻工装配、包装工位的精度要求，就算是偶尔出现过载，拨块和凸轮接触位置会先出现打滑，不会直接打坏传动零件，过载排除后就能直接恢复运行，容错性比精密凸轮分割器更好，对操作人员的设备维护能力要求更低。
