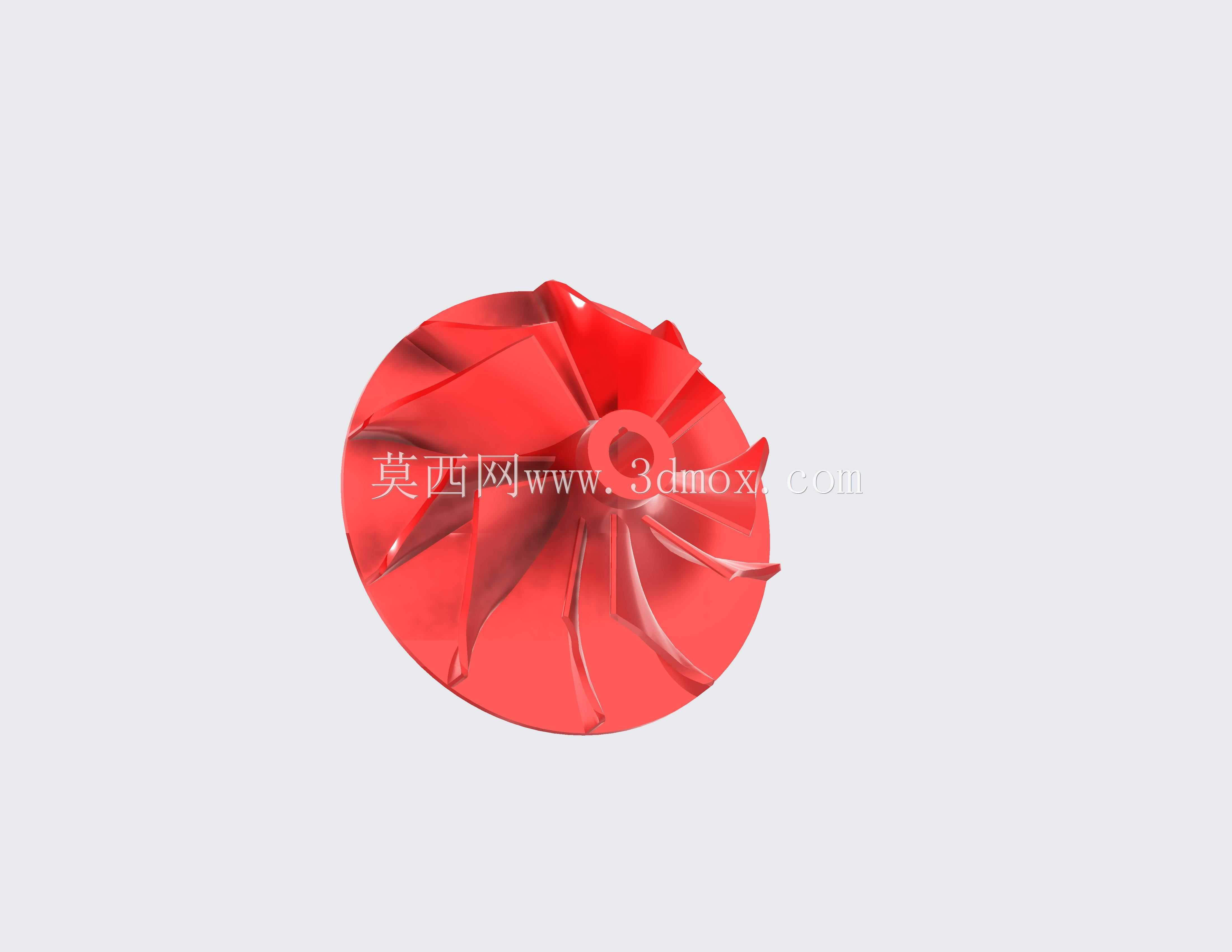

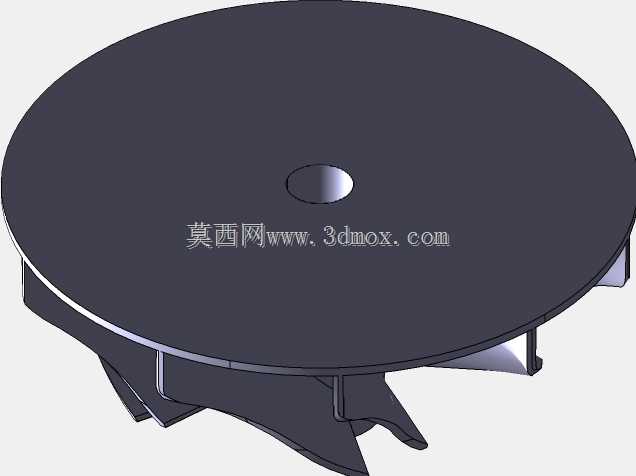

威尔迪克特拉德叶轮结构三维设计

　　在流体输送与动力转换类设备的核心部件选型与结构设计工作中，叶轮类零件的曲面精度、叶片排布逻辑直接决定整套设备的运行效率与工况稳定性，本次呈现的威尔迪克特拉德结构叶轮，主要适配中低压工况下的流体增压、动能传递场景，常见于小型离心通风设备、流体输送泵、涡轮增压单元的核心做功段，也可作为微型动力透平的能量回收部件使用，在工业通风、轻工流体输送、小型动力增压等场景中均有广泛的适配空间。从实际功能落地的角度看，这类叶轮的核心作用是通过自身高速旋转，将输入的轴功转化为流经叶片间流体的压力能与动能，叶片的曲面曲率、进出口安装角、叶轮流道的过流面积变化，都会直接影响流体在流道内的流动状态，设计过程中需要尽可能降低流道内的涡流、脱流损失，

　　避免工况运行时出现异常振动与效率骤降的问题。从设计思路层面拆解，该叶轮采用后向式叶片的排布逻辑，叶片与轮盘的连接位置做了平滑过渡处理，减少应力集中的同时，也能降低流体在轮盘壁面的沿程摩擦损失；轮心位置设置了标准的轴孔安装位，可与对应直径的动力输出轴直接配合，轴孔周边预留了键槽与锁紧结构的安装空间，能够保证高速旋转时的扭矩传递可靠性，避免运行过程中出现叶轮与轴的相对窜动。外形与安装边界方面，该叶轮整体为回转类对称结构，最大外轮廓为圆形，轴向厚度控制在适配小型设备腔体的尺寸范围内，安装时需要保证叶轮端面与动力轴的垂直度，端面跳动公差需要控制在机械设计对应的精度等级内，否则高速旋转时会产生不平衡量，带动整套设备出现共振问题；

　　叶轮与外部腔体的配合间隙需要控制在合理区间，间隙过大会导致流体回流降低效率，间隙过小则可能出现运行过程中叶轮与腔体壁面的刮擦，造成部件损坏。实际建模过程中，叶片曲面采用多截面曲面拟合的方式生成，每个截面的翼型参数根据流道不同位置的流速需求做了针对性调整，叶片前缘做了小圆角钝化处理，降低流体入口处的冲击损失，叶片尾缘则做了厚度收窄设计，减少流体流出时的尾迹损失；轮盘与叶片的连接位置采用圆角过渡，既优化了流道的顺滑度，也能有效降低旋转过程中叶片根部的应力集中，提升部件的抗疲劳寿命。在实际工程应用中，这类叶轮需要做动平衡校正，根据工作转速区间选择对应的平衡精度等级，去除不平衡量的位置通常选在轮盘的非过流面，避免破坏流道的曲面精度；

　　材质选择上，根据输送介质的不同，可以选用工程塑料、铝合金或者不锈钢材质，不同材质对应的叶轮壁厚、连接结构强度需要做对应的校核调整，比如输送腐蚀性流体时，需要在叶片表面做对应的防腐处理，同时适当增加叶片根部的壁厚，提升部件的耐冲刷能力。从结构适配性来看，该叶轮的安装接口采用通用的轴连接设计，可适配多数同功率段的动力输出单元，不需要对原有设备的安装腔体做大规模改动即可完成替换，在设备运维与部件替换场景中具备较好的通用性；流道设计上兼顾了效率与工况适应性，在一定的流量波动区间内都能保持稳定的运行效率，不会因为工况的小幅变化出现性能的大幅跳水，适合工况参数存在小幅波动的通用工业场景。
