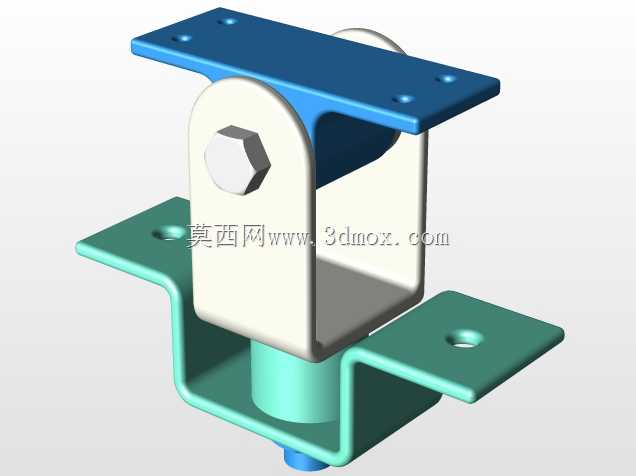

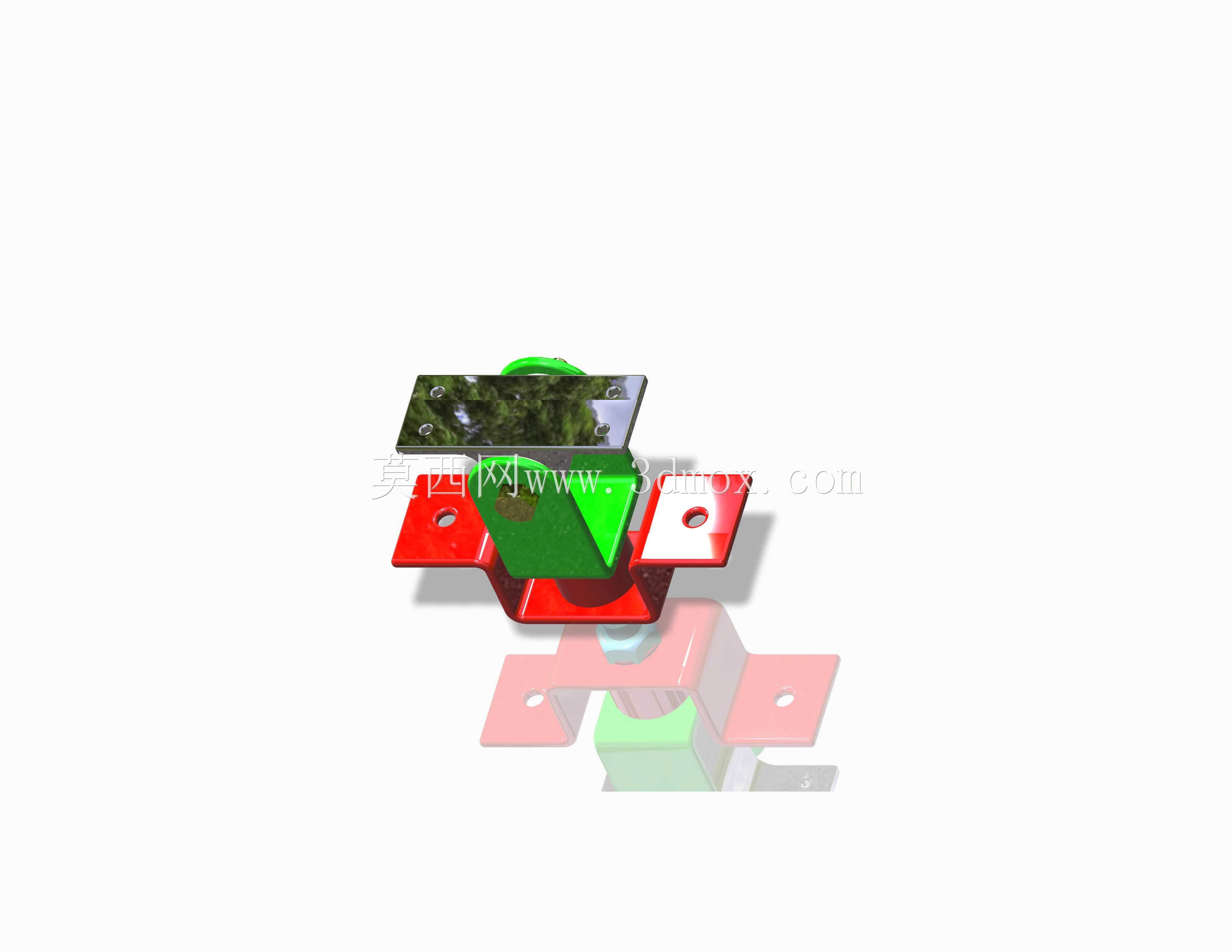

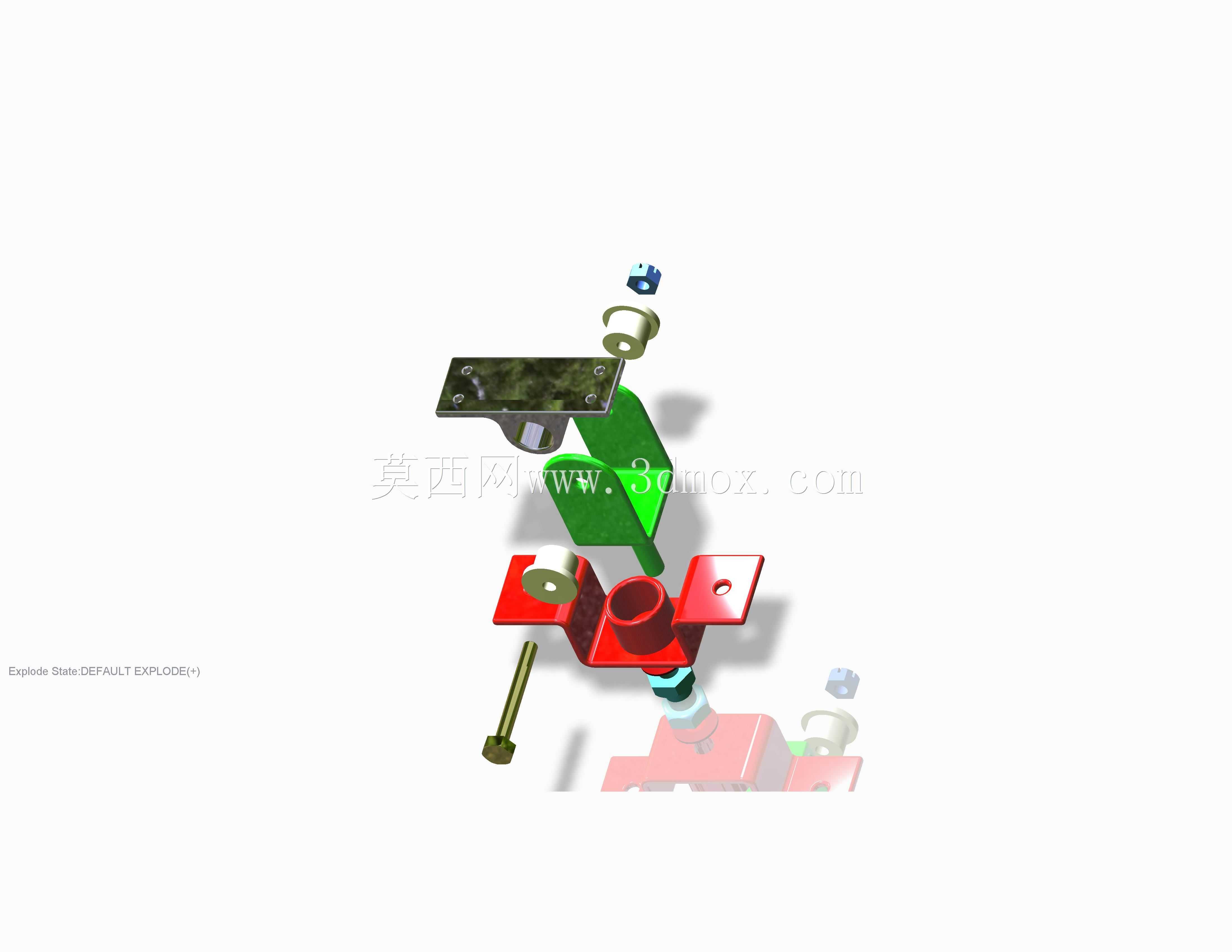

冲击器装配结构三维设计方案

　　在矿山凿岩、建筑拆除、路面破碎这类高频冲击作业场景里，冲击器作为核心执行部件，其装配合理性直接决定作业效率与部件使用寿命，这套装配结构的设计全程围绕实际工况的载荷传递路径展开，没有冗余的装饰性结构，每一处配合面都对应实际作业中的受力需求。从实际用途来看，该冲击器装配体可适配手持式破碎工具、机载凿岩钻机的前端执行端，核心功能是将输入的动力转化为高频轴向冲击载荷，直接作用于钎杆、破碎镐头这类作业端部件，完成硬质岩层破碎、混凝土构筑物拆除、路面铺装层凿除等作业，作业过程中需要承受每秒数十次的往复冲击载荷，同时还要应对作业端传递回来的径向偏载，这也是装配结构设计时重点考量的边界条件。

　　设计思路上，先从动力传递的核心路径入手，将整个装配体拆分为动力接入段、冲击发生段、作业连接段三个功能模块，动力接入段预留了与驱动端连接的标准接口，可适配气动、液压两类常见的冲击动力输入形式，接口处的配合公差选用过渡配合，既保证动力传递过程中不会出现松旷，也方便后期维护时的拆解更换；冲击发生段的核心部件做了分体式设计，将直接承受冲击载荷的冲击块与导向基座分离，冲击块选用高耐磨材质的独立部件，磨损后可单独更换，无需更换整个基座，大幅降低后期运维成本，导向部位设计了对称分布的限位凸台，与基座上的导向槽配合，保证冲击块往复运动时的同轴度，避免出现偏磨导致的卡滞问题；作业连接段设计了快换式连接结构，可适配不同规格的作业端头，连接部位设置了弹性缓冲结构，能吸收作业过程中反向传递的冲击载荷，减少对上部动力部件的损伤。

　　外形尺寸与安装边界方面，整个装配体的轴向总长度控制在适配常规手持设备与小型机载钻机的安装区间内，最大径向尺寸避开了常见设备安装法兰的干涉范围，安装法兰上的连接孔位采用对称分布设计，可兼容市面上多数同规格冲击器的安装尺寸，无需对原有设备的安装基座做改造即可直接替换安装；装配体上的所有外露棱边都做了R2以上的圆角处理，避免装配与维护过程中出现锐边划伤，同时也能减少应力集中，提升部件在高频冲击下的抗疲劳强度。各部件之间的连接紧固件都做了防松设计，在冲击载荷工况下不会出现紧固件松动脱落的问题，所有运动部件的配合间隙都预留了热膨胀余量，即使长时间连续作业导致部件温升，也不会出现运动卡滞的情况。

　　从结构细节来看，装配体上的密封部位都设计了标准密封件的安装槽位，可适配常规的O型密封圈与防尘圈，能有效阻挡作业过程中产生的岩屑、粉尘进入运动配合面，减少磨粒磨损，延长部件的使用寿命；导向部位的润滑通道采用内置式设计，可在不拆解装配体的情况下完成润滑脂加注，适配野外作业场景下的快速维护需求。整个装配结构的零件通用化率较高，其中60%以上的紧固件、密封件都采用标准件，非标准部件的结构也尽量简化了加工工艺，多数结构可通过常规的铣削、钻削加工完成，无需特殊的加工设备，降低了零件的加工成本与生产周期。在装配逻辑上，按照从内到外的装配顺序设计，所有部件都可从轴向完成装配与拆解，无需特殊的专用工装，普通的机修人员借助常规工具即可完成整机的装配与故障部件更换，适配工地、矿山这类维修条件有限的作业场景。
