简易直动从动件凸轮传动结构

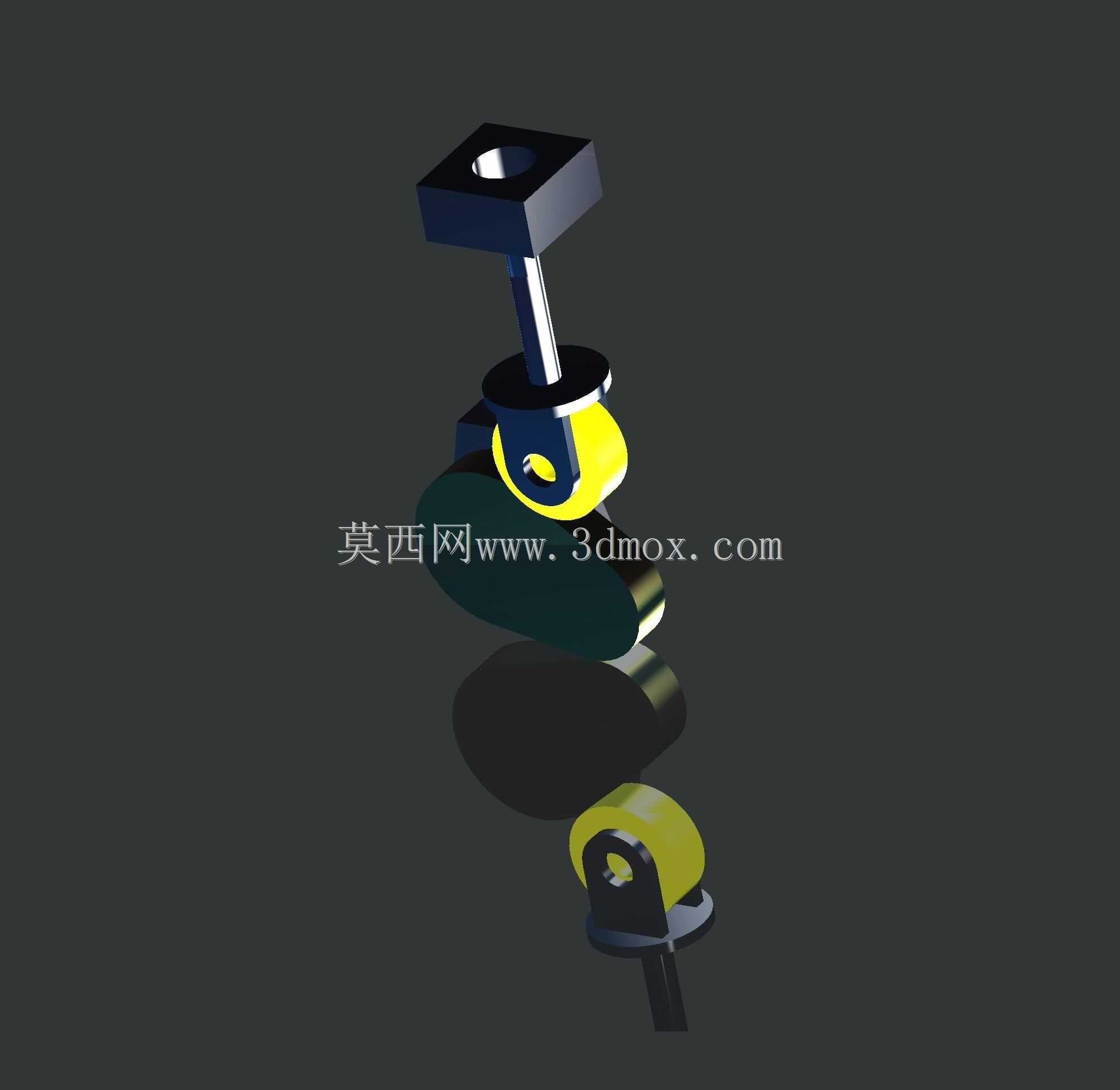

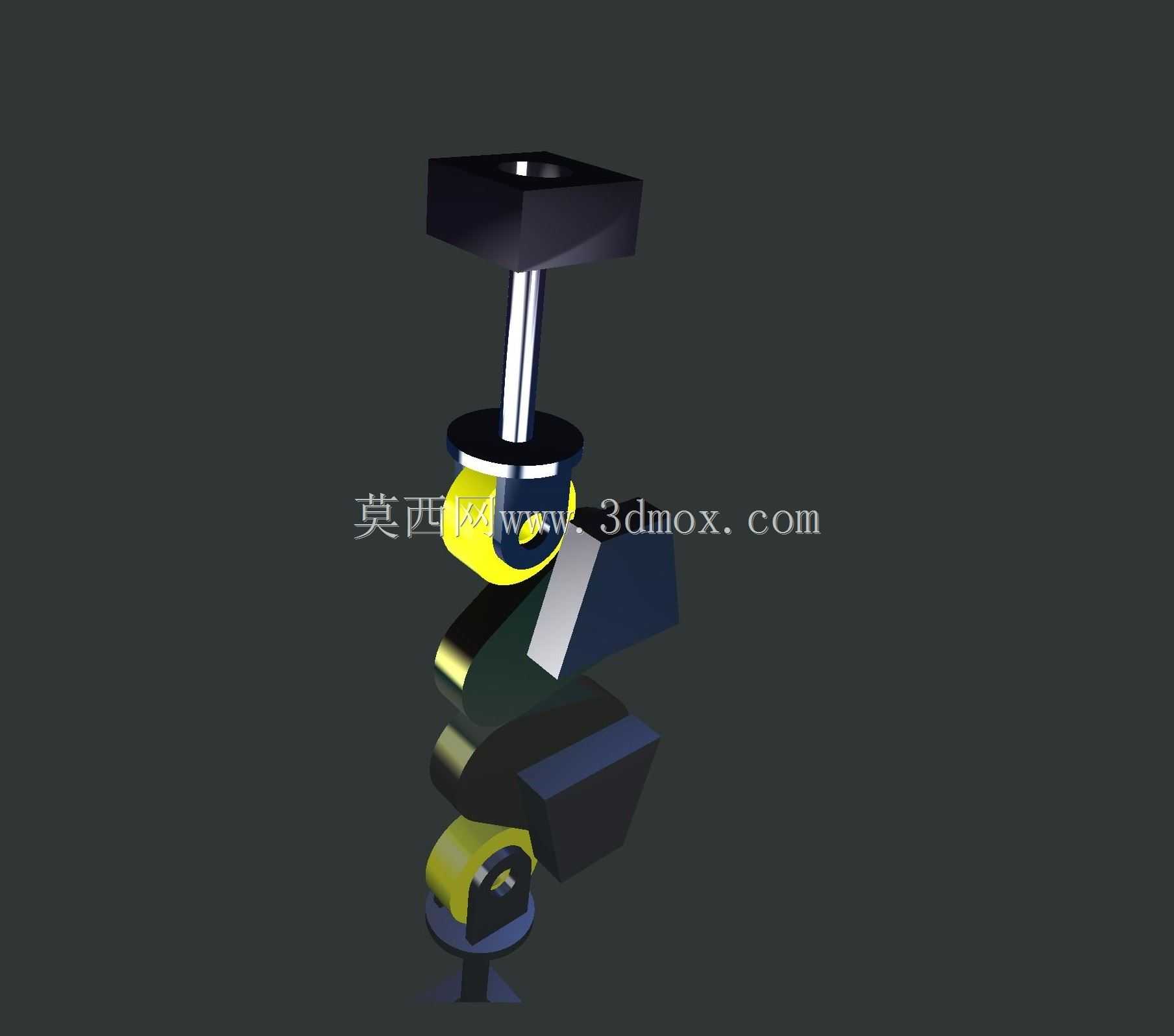

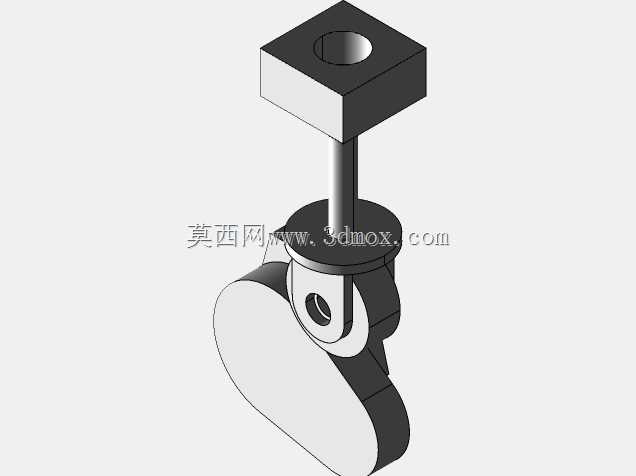

　　这套凸轮从动件结构，核心是通过凸轮的轮廓曲面，将输入的连续回转运动，直接转化为从动件的定向往复直线运动，是机械传动领域里实现固定运动规律最经典的结构形式之一，在各类需要精准控制往复行程、动作时序的设备里都能见到它的应用场景。从结构组成来看，整套机构包含盘形凸轮本体、上下两组带铰接支座的从动摆臂、直动推杆、导向安装座几个核心部分，凸轮的轮廓曲线根据预设的从动件运动规律设计，推程段轮廓平滑抬升，带动从动件沿导向方向完成指定行程的伸出动作，回程段依靠轮廓回落配合从动件端的复位结构完成回程动作，整个运动过程无刚性冲击，适合中低速、动作节拍固定的传动工位。

　　在实际设备应用中，这类结构常被用在轻工包装设备的送料工位、小型自动化装配线的顶料机构、纺织机械的排线驱动单元，以及部分专用机床的进给微动机构里，相比齿轮齿条、曲柄滑块这类同功能传动结构，凸轮从动件的最大优势是可以通过修改凸轮轮廓曲线，任意定制从动件的运动时序、行程变化、停留时长，不需要额外增加电控程序或者复杂的连杆组，纯机械结构就能实现复杂的动作逻辑，可靠性极强，在一些高温、高粉尘、强电磁干扰的恶劣工况下，比电控驱动的往复机构稳定性高出不少。

　　设计这套结构的时候，首先要根据实际工位需要的从动件行程、动作节拍确定凸轮的基圆半径，基圆尺寸不能过小，否则会导致推程压力角超过许用值，让机构出现自锁或者磨损加剧的问题，同时要校核凸轮轮廓的曲率半径，避免出现尖点或者轮廓干涉，保证从动件的滚子能始终贴合凸轮曲面，不会出现脱开的跳步现象。从动件的导向部分采用方形截面的滑动导向结构，相比圆形导杆，方形导向的抗扭转性能更好，能避免从动件在运动过程中出现周向转动，保证端部执行件的动作位置精度，上下两组铰接支座的安装孔位采用同轴设计，安装时需要保证两支座的轴线与凸轮的回转轴线垂直，否则会导致从动件运动卡滞，加剧接触部位的磨损。

　　从安装边界来看，整套结构的安装基准是底部的凸轮支座与上部的推杆导向座，两个安装座的定位孔中心距需要严格按照设计尺寸加工，公差控制在IT7级以内，保证凸轮回转中心与推杆运动轴线的位置度符合要求，凸轮的输入轴端预留了标准的键槽连接位，可以直接与驱动电机、减速箱的输出轴连接，不需要额外设计连接法兰。从动件的端部预留了执行件安装接口，可以根据实际工位需求加装推头、压头、拨叉等不同的执行末端，适配不同的作业需求。整套结构的运动副都采用了自润滑的接触设计，日常维护只需要定期在铰接点和导向面涂抹润滑脂即可，不需要复杂的保养流程，适合长时间连续运行的生产设备使用。在结构细节上，从动件与凸轮接触的部位采用了滚子接触设计，把滑动摩擦转化为滚动摩擦，大幅降低了接触表面的磨损速率，延长了整套机构的使用寿命，同时滚子的销轴采用过盈配合安装在从动件端部，避免长时间运行后销轴出现松脱的问题。凸轮本身的轮廓加工需要采用数控铣削后做表面淬火处理，表面硬度达到HRC45-50，保证长期运行后轮廓不会因为磨损出现变形，导致从动件运动规律失准。
