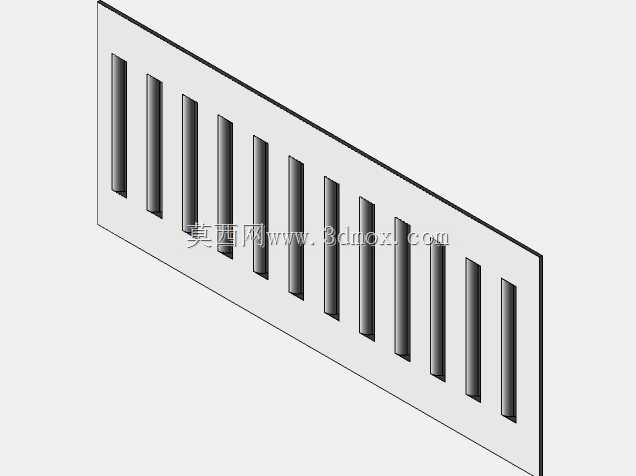

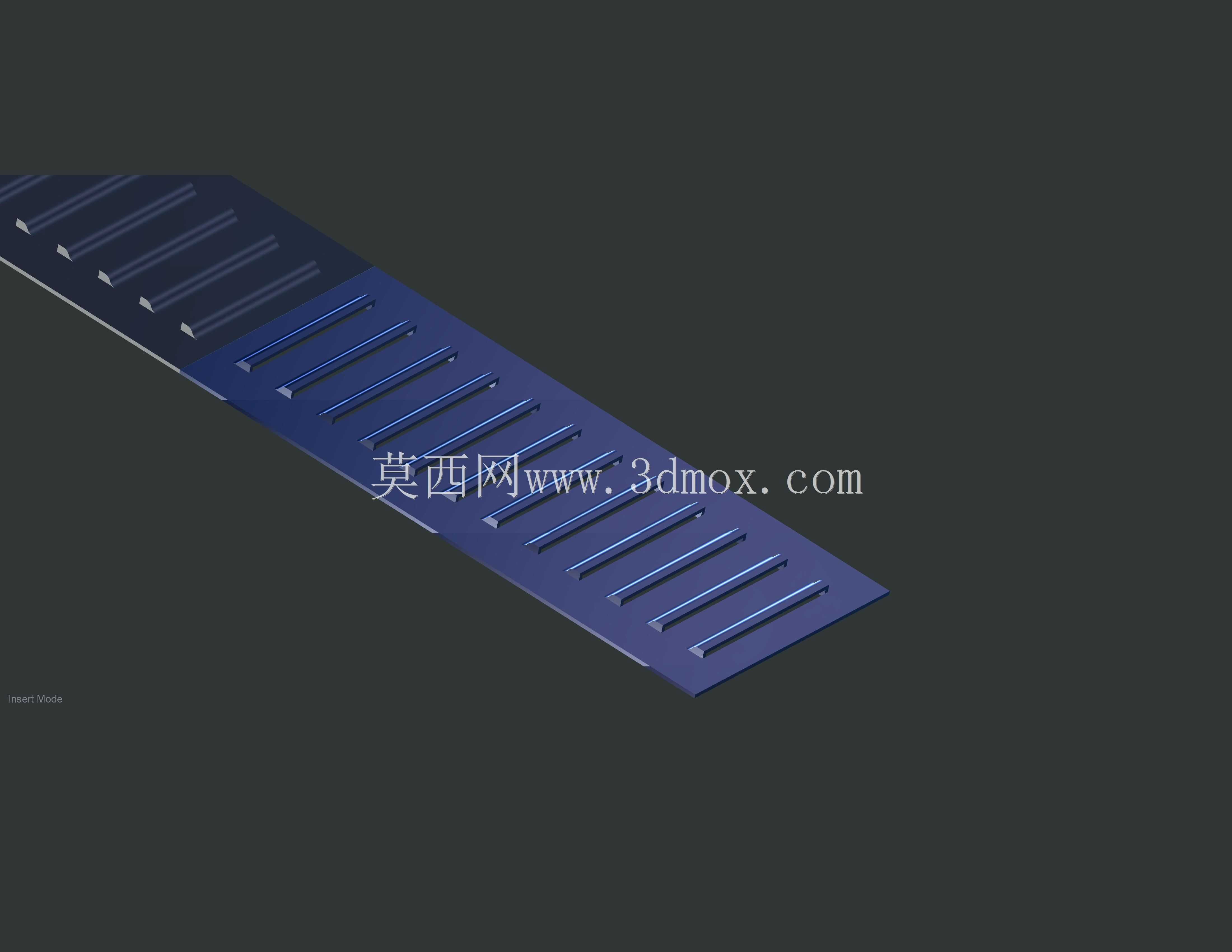

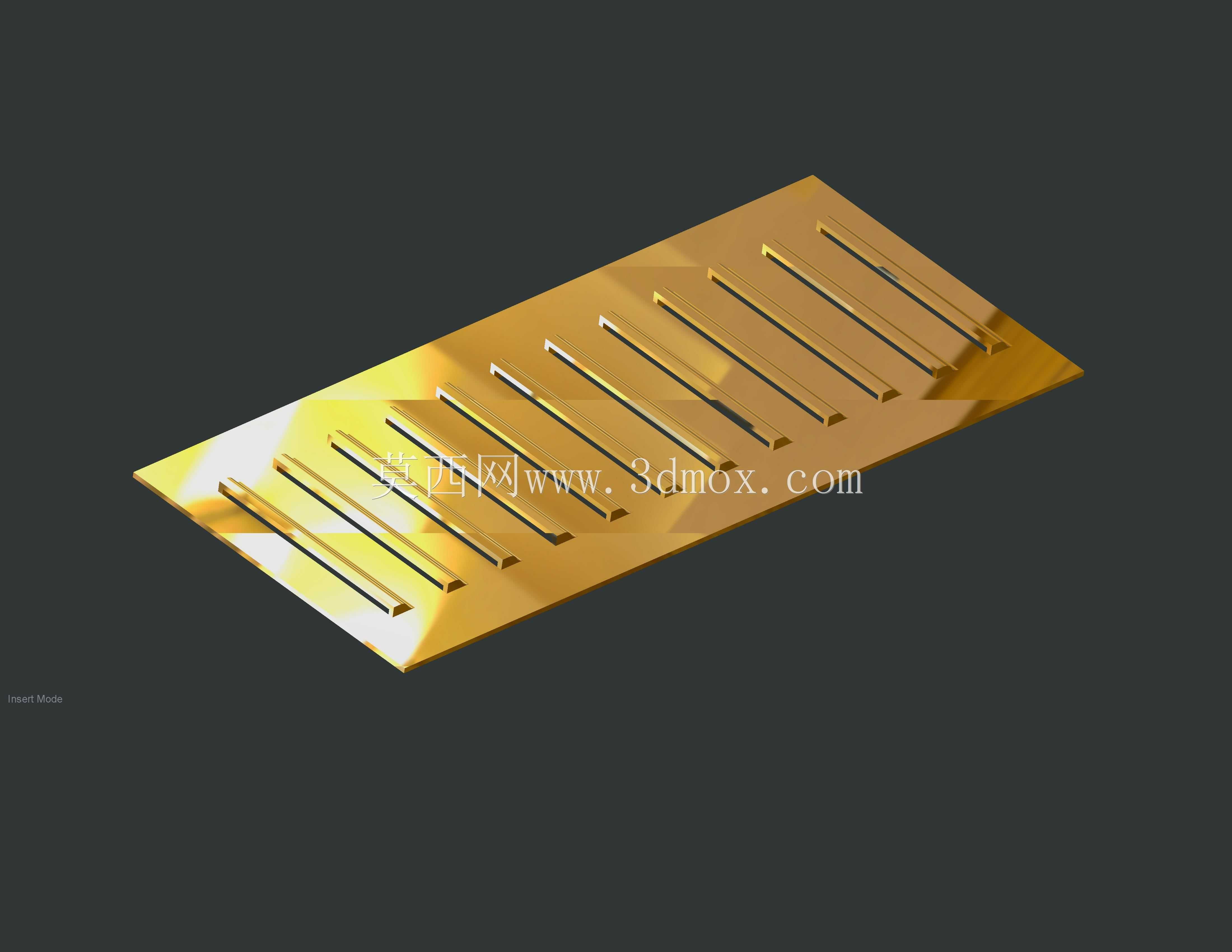

长条形冲孔金属板材结构设计

　　这类带规则长条形冲孔的金属板材，在工业场景里的应用覆盖范围极广，从生产线的物料筛分溜槽衬板，到设备通风散热的防护格栅，再到车间操作平台的防滑踏板、物料输送线的落料筛板，都能见到同结构产品的身影。不同于圆孔冲孔板的均匀透流特性，长条形冲孔的过流截面更具方向性，针对长条状切屑、条状物料的筛分通过率远高于同开孔率的圆孔板，同时在垂直于孔长方向的结构抗弯强度保留率更高，不会因为开孔过多导致板材整体刚性出现断崖式下降。

　　设计这类冲孔板的时候，首先要匹配安装边界的尺寸约束，板材的长宽尺寸需要完全贴合安装框架的内沿，预留的安装孔位要和框架上的预焊螺栓位置精准对齐，避免现场安装时出现扩孔、强行拉扯板材导致变形的问题。孔型的排布方向是设计核心，要结合实际物料的流动方向确定孔的朝向：如果用于物料筛分，孔长方向要顺着物料的流动轨迹布置，减少条状物料卡孔的概率；如果用于通风防护，孔长方向要顺着气流的流动方向，降低风阻同时减少气流携带的杂物在孔边堆积；如果用于防滑踏板，孔长方向要垂直于人员行走的方向，让孔边的凸起棱边能够更好地咬合鞋底，提升湿滑工况下的防滑性能。

　　冲孔的排布间距需要兼顾开孔率和板材强度，孔与孔之间的连接带宽度不能过窄，否则冲裁加工的时候容易出现孔边撕裂、板材翘曲变形的问题，后续使用过程中也容易在受力集中的位置出现断裂。板材的厚度选择要结合实际承载需求，作为筛板使用时，要考虑物料下落的冲击载荷，厚度过小会在长期冲击下出现孔边变形、板材凹陷；作为通风防护板使用时，在满足防护强度要求的前提下可以适当降低板厚，减少整体重量方便安装拆卸。

　　从加工工艺角度看，这类长条形冲孔采用连续冲模在冲床上一次加工成型，设计时要考虑冲裁力的均匀分布，避免单侧冲裁受力过大导致板材偏移，影响孔位精度。板材的边缘要预留足够的无孔压边区域，这个区域一方面是用于安装时的压紧固定，另一方面可以提升板材整体的边缘刚性，减少运输和安装过程中的边缘弯折变形。如果用于有腐蚀或者高磨损的工况，还要在设计时预留表面处理的厚度余量，比如热镀锌、喷塑处理后的膜层厚度不会影响最终的安装配合。

　　实际选型应用时，不能盲目追求高开孔率，开孔率过高会大幅降低板材的整体承载能力，尤其是在跨度较大的安装场景下，没有加强筋支撑的高开孔率板材很容易在中部出现下凹变形，长期使用甚至会出现焊缝开裂、板材脱落的问题。如果安装跨度超过板材的自身抗弯极限，需要在板材背面增加横向或者纵向的加强筋，加强筋的布置方向要垂直于孔长方向，最大化提升结构刚性，同时加强筋的位置要避开冲孔区域，避免遮挡开孔影响过流或者通风效果。

　　这类冲孔板的日常维护也相对便捷，因为长条形孔的边角没有圆孔那样的封闭死角，堆积的杂物可以顺着孔长方向快速清理，不容易出现堵孔积料的问题，在粮食加工、金属切屑处理、车间通风系统等需要长期连续运行的场景下，能够大幅降低运维清理的工作量。设计建模过程中，要精准控制每个孔的位置公差，尤其是多块板材拼接使用的场景，相邻板材的孔位要对齐，避免拼接处出现孔位错位导致的卡料、通风不均问题，板材的拼接边要做倒角处理，避免安装时割伤操作人员，同时保证拼接缝隙均匀，不会出现大小不一的间隙影响整体使用效果。
