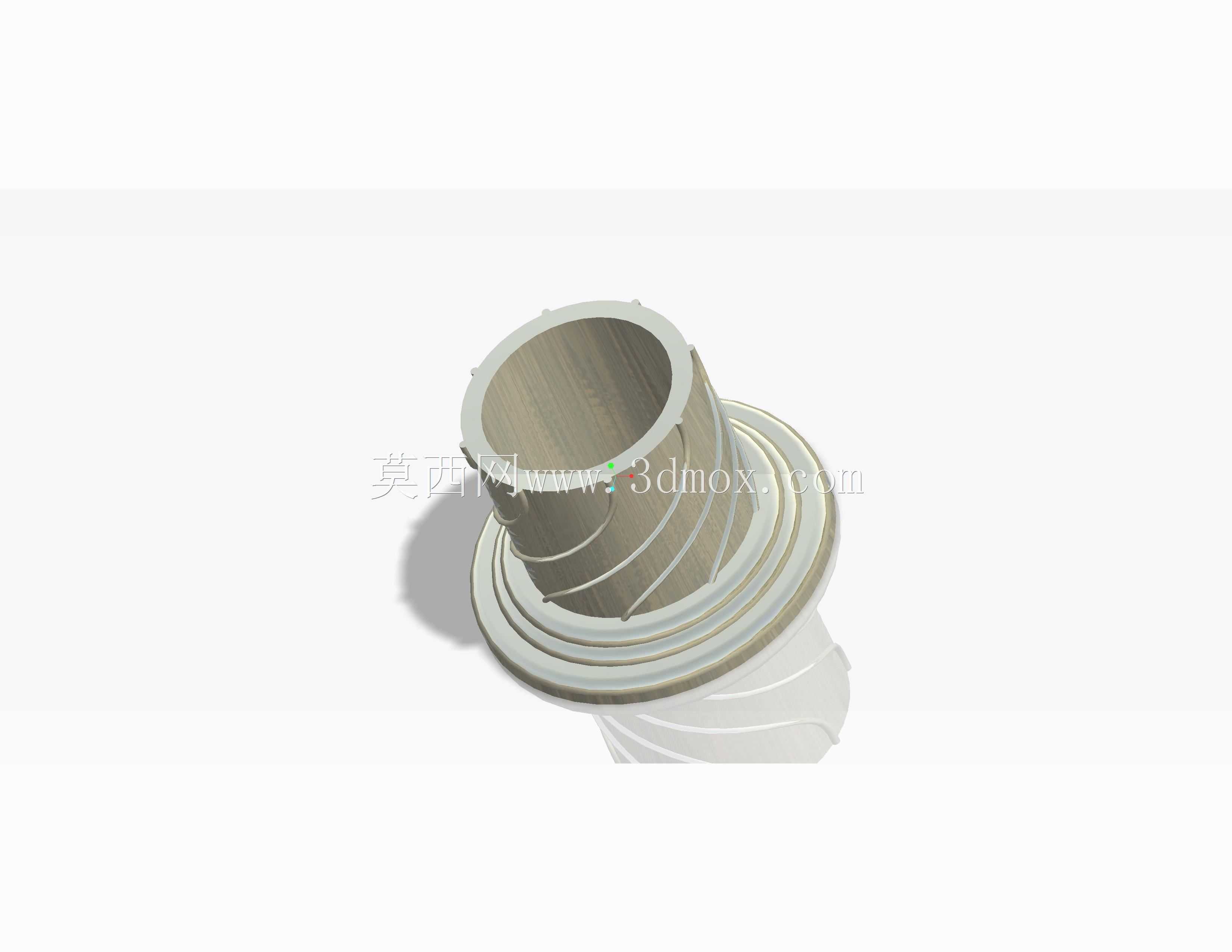

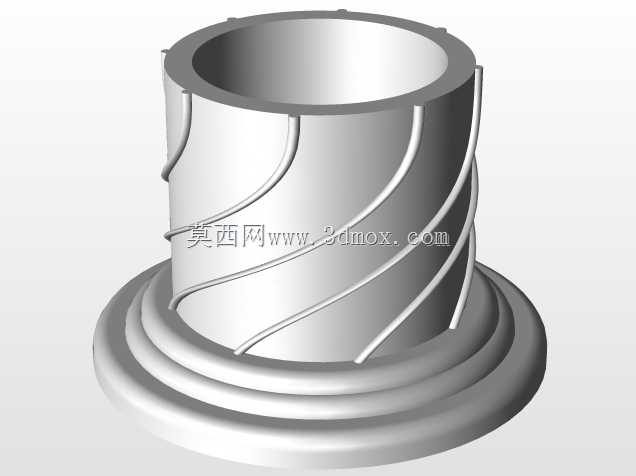

带法兰连接结构的筒状螺纹接头设计

　　这类带法兰结构的筒状螺纹接头，在流体输送管路系统里属于核心连接构件，日常在化工介质输送、民用给排水、气动控制回路、液压动力传输场景中都能见到它的应用，主要承担两段管路之间的对接导通作用，同时兼顾连接后的密封可靠性与拆装便利性。从实际使用场景来看，这类接头一端的外螺纹段主要用于和带内螺纹的管路端、阀体端直接旋合对接，不需要额外加工配对法兰，适合小通径、压力等级中等的管路布局，能减少管路连接的零件数量，降低装配环节的累计误差。中间的多层法兰凸缘结构，一方面是作为螺纹旋合时的受力承载面，安装时可以用管钳卡在凸缘间隙位置施加扭矩，避免损伤筒身的密封面；另一方面多层凸缘的结构可以配合密封圈使用，在对接端面形成多道密封防线，

　　比单法兰结构的抗泄漏能力更强，在存在轻微管路振动的工况下，凸缘之间的密封圈能吸收部分振动位移，不会因为长期振动出现密封失效。设计这类构件的时候，首先要确定内通径的尺寸边界，内通径的大小直接匹配管路的额定流量，不能为了追求结构强度盲目增加筒壁厚度导致通径缩径，否则会造成管路局部压损增大，影响整个系统的输送效率。筒身外螺纹的螺距选择要匹配对应行业的管路螺纹标准，不能随意设计非标螺距，否则现场安装时会出现无法和标准配件配对的问题，螺纹段的有效旋合长度要满足压力等级下的连接强度要求，过短的旋合长度会在管路承压时出现螺纹脱开的风险，过长则会增加不必要的加工成本，还会导致装配时旋入行程过长，影响现场安装效率。

　　法兰凸缘的外径尺寸要考虑安装空间的边界，不能超出相邻管路的安装间隙，凸缘的厚度要满足扭矩承载要求，在施加标准安装扭矩时不能出现凸缘变形开裂的问题，多层凸缘之间的槽宽要匹配常用O型密封圈的线径，保证密封圈安装后有合理的压缩量，压缩量过小会出现密封泄漏，压缩量过大则会加速密封圈老化，缩短维护周期。筒身的内壁要做光滑过渡处理，尤其是和螺纹段、法兰段衔接的位置不能有台阶凸起，否则流体经过时会形成紊流，不仅会增加压损，在输送含固体颗粒的介质时还会在台阶位置出现颗粒沉积，长期使用会造成通径堵塞。从安装适配性来看，这类接头的整体长度要匹配管路的安装间距，两端的连接结构要保证对接后同轴度偏差在允许范围内，否则会在管路内部形成偏流，

　　长期运行时偏流会对筒壁造成局部冲刷，缩短接头的使用寿命。在结构细节处理上，螺纹段的起始位置要做倒角导向，方便安装时快速对准配对螺纹，避免螺纹错牙造成的螺纹损伤；法兰凸缘的外边缘要做圆角处理，避免安装搬运时划伤操作人员，也能减少应力集中，在承受管路振动载荷时不会在边缘位置出现应力开裂。这类构件的材质选择通常根据输送介质的特性确定，输送普通水介质时可以选用工程塑料或者普通碳钢材质，输送腐蚀性化工介质时则要选用不锈钢或者衬塑结构，但不管选用哪种材质，结构设计时的尺寸边界、连接强度、密封结构逻辑是一致的，都是在保证导通流量的前提下，尽可能提升连接可靠性，降低现场安装维护的难度，同时控制构件本身的体积和重量，不会给管路系统增加额外的载荷负担。实际选型应用时，还要考虑管路的工作温度范围，不同温度下材质的膨胀系数不同，螺纹配合的间隙、密封圈的压缩量都要根据温度区间做对应的调整，避免高温下螺纹胀死无法拆卸，或者低温下密封圈收缩出现泄漏。
