格卢日克泽球形铰接连接构件结构

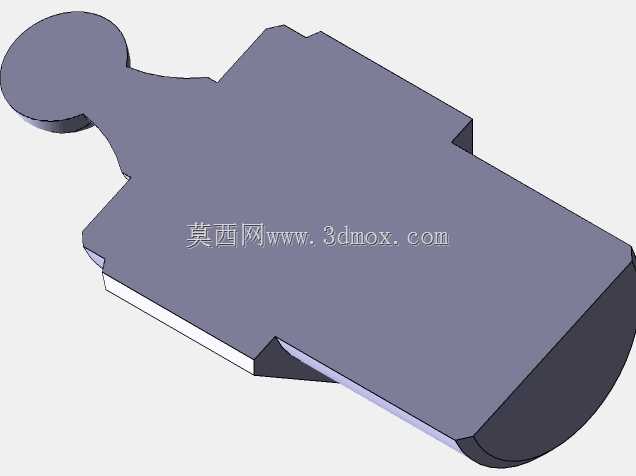

　　这类带球形端头的铰接连接构件，常出现在需要小角度自适应偏转的传动、支撑链路里，比如小型操纵机构的力传递路径、工装夹具的自适应压头端、轻型设备的可调支撑脚连接端，都能见到同结构原理的零件身影。它的核心作用是在两个存在小幅相对角度偏移的部件之间传递刚性力，同时避免连接部位因为别劲产生额外的内应力，相比固定刚性接头，它可以补偿安装过程中带来的同轴度误差，也能适应设备运行过程中连接端产生的微小角度摆动，不会因为角度偏差造成卡滞或者连接螺栓的剪切断裂。从结构上看，零件一端是完整的球形端头，表面做了光滑的曲面处理，和配套的球窝配合之后，可以实现绕球心多方向的小角度转动，转动范围通常根据配套球窝的包角设计来定，

　　常规应用下偏转角度控制在15度以内就可以满足绝大多数场景的补偿需求，要是偏转角度过大，球头会从球窝中脱出，失去连接作用。球头和杆身的过渡位置做了圆弧卸荷处理，没有尖锐的直角转折，这个细节是为了避免应力集中，因为在传递推力或者拉力的时候，过渡位置是应力集中的高发区，要是做成直角，反复受载之后很容易在转角位置萌生疲劳裂纹，最终导致断裂失效。杆身部分做了扁位结构，这个结构是给安装扳手预留的夹持位置，装配的时候可以用开口扳手卡住扁位，拧紧螺纹端，不会因为球头可以转动导致整个零件跟着扳手旋转，没法完成锁紧固定。杆身的末端是圆柱安装段，通常会加工外螺纹或者做卡簧槽结构，用来和被连接件实现固定，安装的时候需要注意，

　　球头装入球窝之后要保留合适的轴向间隙，不能把球头压死在球窝里，不然会失去偏转补偿的能力，转动的时候会产生很大的摩擦阻力，时间长了还会磨损配合曲面，导致间隙变大，传动精度下降。设计这类零件的时候，首先要根据传递的额定载荷计算球头的直径，球头和球窝的接触应力要控制在材料许用接触应力范围内，要是载荷偏大，可以给球头表面做硬化处理，提升表面耐磨性和接触疲劳强度，避免长期使用之后球头表面出现点蚀、磨损，导致配合间隙超差。杆身的直径要根据拉伸和压缩的强度条件计算，尤其是承受压载荷的时候，要校核杆身的压杆稳定性，长径比过大的杆身受压容易出现失稳弯曲，造成整个连接结构失效。安装边界方面，这类零件的安装空间需要预留足够的偏转余量，

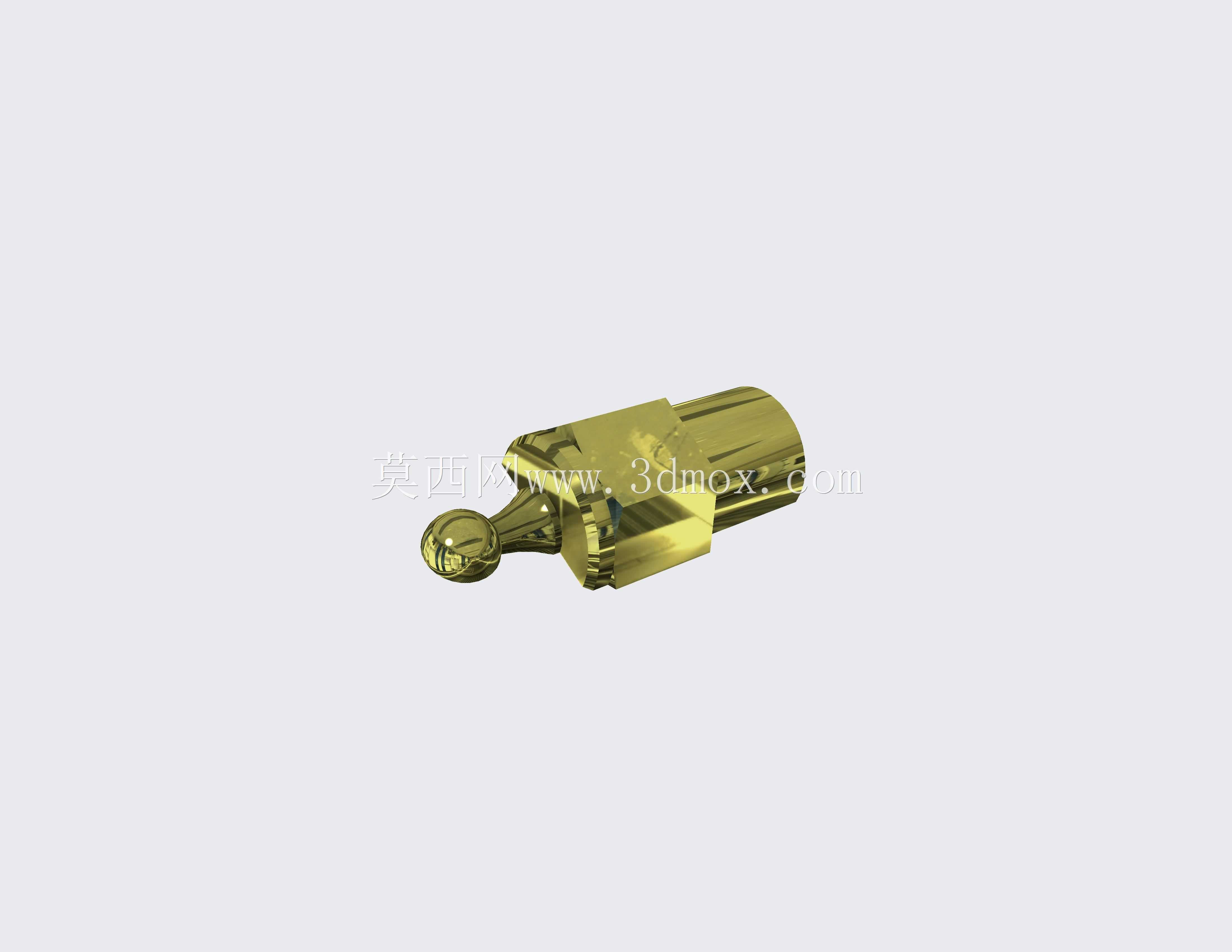

　　不能在球头偏转的路径上布置其他结构件，不然会挡住球头的正常摆动，导致自适应补偿功能失效，球窝的安装座要保证足够的刚度，不能在受力的时候出现变形，不然会把球头卡死在偏转位置。零件的表面做了金属镀层处理，一方面是提升防锈能力，在普通车间环境下使用不容易生锈，另一方面镀层可以降低球头和球窝之间的摩擦系数，让偏转动作更顺畅，减少磨损量。在实际选型替换的时候，要注意球头的直径尺寸、杆身的安装螺纹规格、整体的连接长度三个核心参数，只要这三个参数匹配，同时额定载荷满足使用要求，就可以实现互换，不用额外修改安装结构。这类构件虽然体积不大，但是在整个传动或者支撑链路里的作用很关键，一旦球头磨损松旷或者断裂，会导致整个机构的动作出现偏差，甚至出现功能失效，所以设计的时候除了强度计算，还要考虑日常维护的便利性，方便磨损之后快速更换，不用拆解整个周边结构。
