可调式钢锯架手动金属切割工具结构

　　这款手动钢锯架的结构设计，完全围绕现场金工作业的实际操作需求展开，没有多余的装饰性结构，每一处构型都服务于锯切作业的稳定性与操作便利性。在机修车间、五金装配工位、现场管线安装作业场景中，这类手动钢锯是无法被电动切割设备完全替代的工具——当作业空间狭窄、待切割工件位置固定无法移动、或是需要对小尺寸金属件做精细修切时，电动角磨机、切割机要么无法伸入作业位置，要么容易因为切削量过大破坏工件原有尺寸，而钢锯架搭配对应齿距的锯条，就能灵活完成小余量、高精度的手动切割作业。

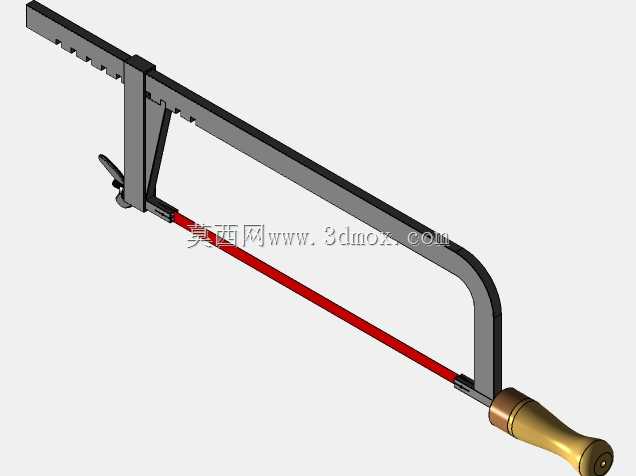

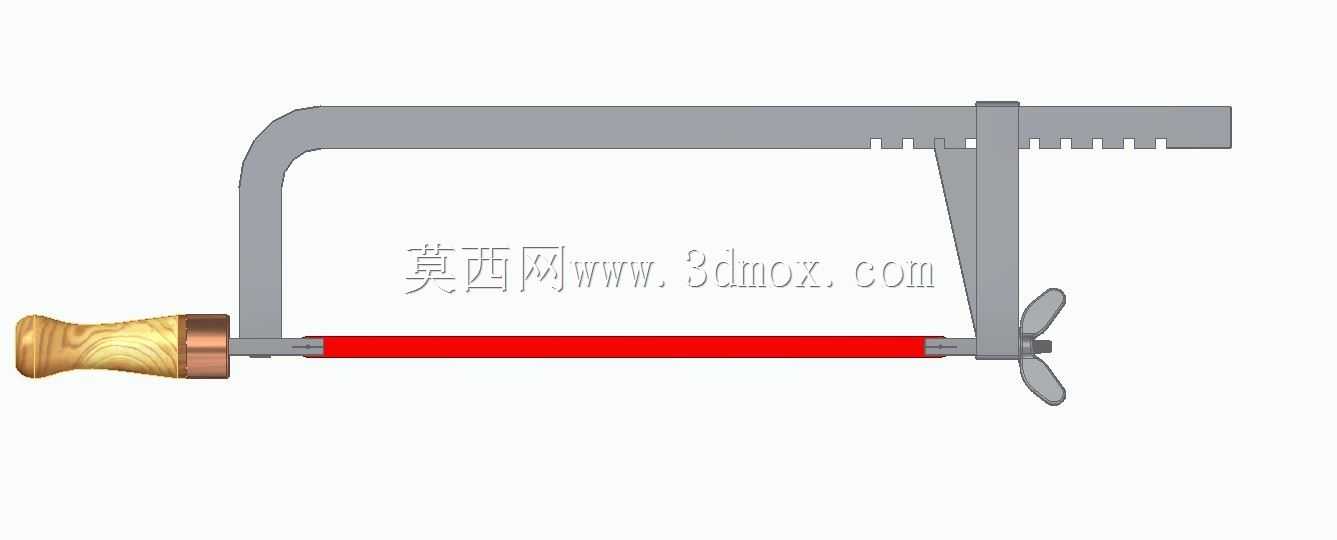

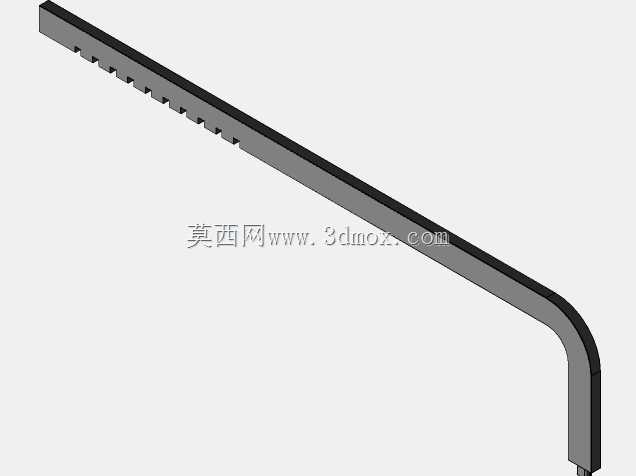

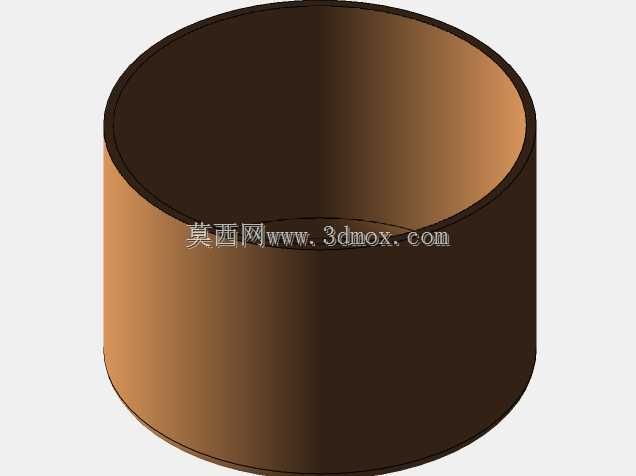

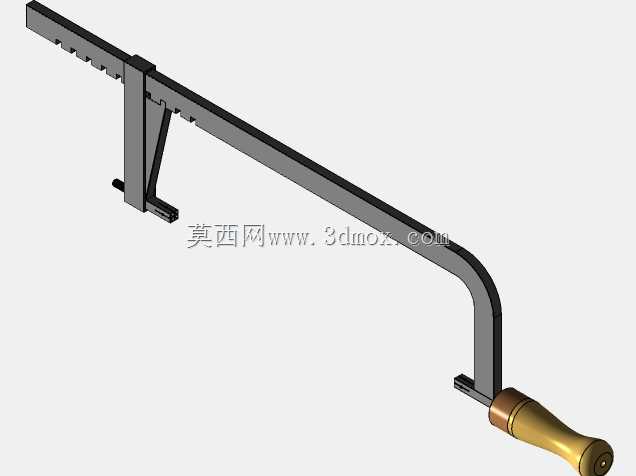

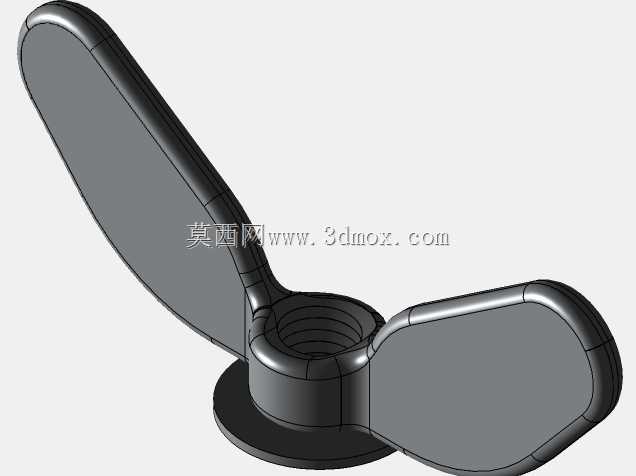

　　从结构功能来看，这款锯架采用了经典的弓形框架构型，主体承力部分为一体式弯折的刚性架体，搭配前端可伸缩的齿条式调节段，能够适配不同长度规格的通用锯条，不需要额外配备转接件，只要松开前端的蝶形张紧旋钮，调整伸缩段的伸出长度，卡入对应规格锯条的两端定位孔，再旋紧旋钮就能完成锯条张紧，整个换条过程不需要额外工具，在作业现场就能快速完成操作。前端的木质握柄做了贴合手掌弧度的仿形设计，表面的滚花纹理能够在手掌沾有切削液、金属碎屑时依然保持足够的摩擦力，避免施力过程中出现打滑；握柄与金属架体的连接位置加装了铜质衬套，既能够避免木质握柄长期受力出现开裂，也能平衡架体前后端的重量，让长时间握持操作时的重心更贴近手掌位置，减少手腕的承重负担。后端的蝶形旋钮除了承担锯条张紧的功能外，侧翼的蝶形结构不需要借助扳手就能徒手施加足够的锁紧力矩，张紧后的锯条在高速往复锯切时不会出现松旷、窜动的问题，避免锯条因为张紧力不足出现折断、崩齿的情况。架体上方的齿条式伸缩段除了长度调节功能外，表面的等距卡槽能够在调整长度后实现精准定位，保证前后端锯条安装座的同轴度，避免锯条安装后出现扭曲，导致锯切过程中锯缝偏斜、锯条受力不均断裂。

　　从设计思路上，这款钢锯架没有采用复杂的快拆结构，所有受力部件都采用刚性连接设计，核心考量是手动工具在车间现场使用时经常会出现磕碰、掉落的情况，过于复杂的快拆、调节结构很容易因为撞击出现卡滞、失效，而简单的齿条调节加蝶形锁紧的结构，即便表面沾有金属碎屑、油污，也只需要简单擦拭就能正常操作，后期维护只需要定期在伸缩调节位置涂抹少量润滑脂，就能保证长度调节的顺畅度，不需要复杂的保养流程。架体的截面采用了矩形空心型钢构型，在保证整体抗弯强度的前提下尽可能降低了架体自重，避免长时间操作时手臂过度疲劳；经过受力校核，当操作人员在握柄位置施加正常的锯切下压力时，架体中部的最大变形量控制在0.2mm以内，不会因为架体变形导致锯条出现侧向弯折，保证锯缝的直线度。

　　从安装边界与尺寸适配来看，这款锯架的最小收缩长度适配200mm规格的标准手用锯条，最大伸出长度能够适配300mm的常规锯条，整体架体的最大宽度控制在120mm以内，能够伸入多数狭窄的设备间隙完成切割作业；锯条安装后的有效锯切深度达到90mm，能够满足常规厚度金属型材、管材、棒料的切割需求。前端握柄的直径控制在35mm，符合成年人手掌握持的舒适尺寸范围，后端旋钮的操作力臂长度经过优化，徒手旋转时不需要施加过大的握力就能达到锯条所需的张紧力，张紧力控制在250N-300N区间，既能够避免锯条松旷，也不会因为张紧力过大导致锯条在安装过程中出现崩断。架体的表面做了哑光喷塑处理，不会在车间照明环境下产生反光晃眼的问题，同时喷塑层能够抵御日常使用中切削液、金属碎屑的腐蚀，避免架体长期使用出现锈蚀，延长工具的整体使用寿命。在实际作业过程中，操作人员可以根据待切割材料的材质更换对应齿距的锯条，切割薄壁管材、薄板时选用细齿锯条，切割厚壁棒料、型材时选用粗齿锯条，这款锯架的通用安装结构能够适配市面上绝大多数标准手用锯条，不需要采购专用配件，大幅降低了工具的使用成本。
