弧形支撑结构曲面筛构件设计

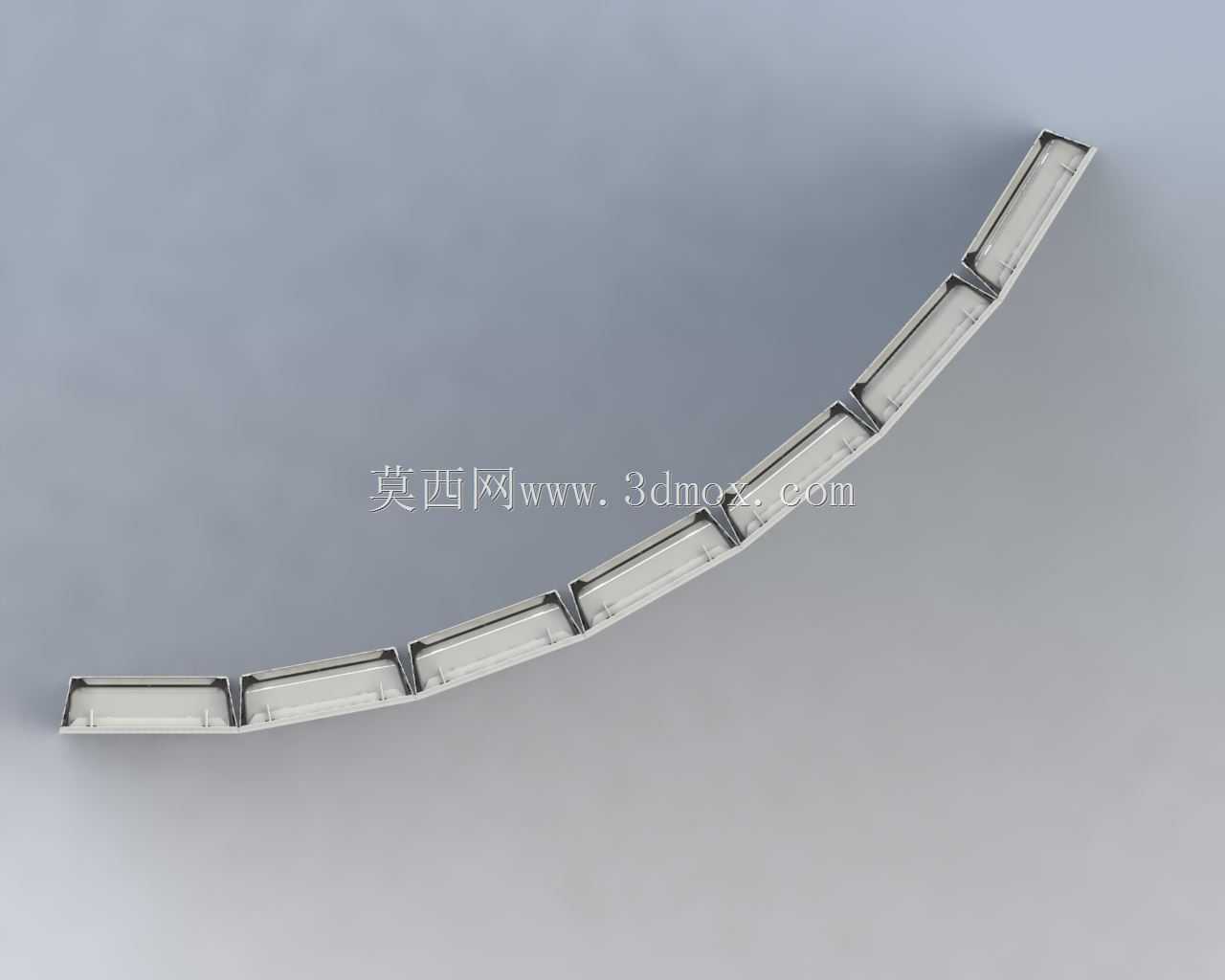

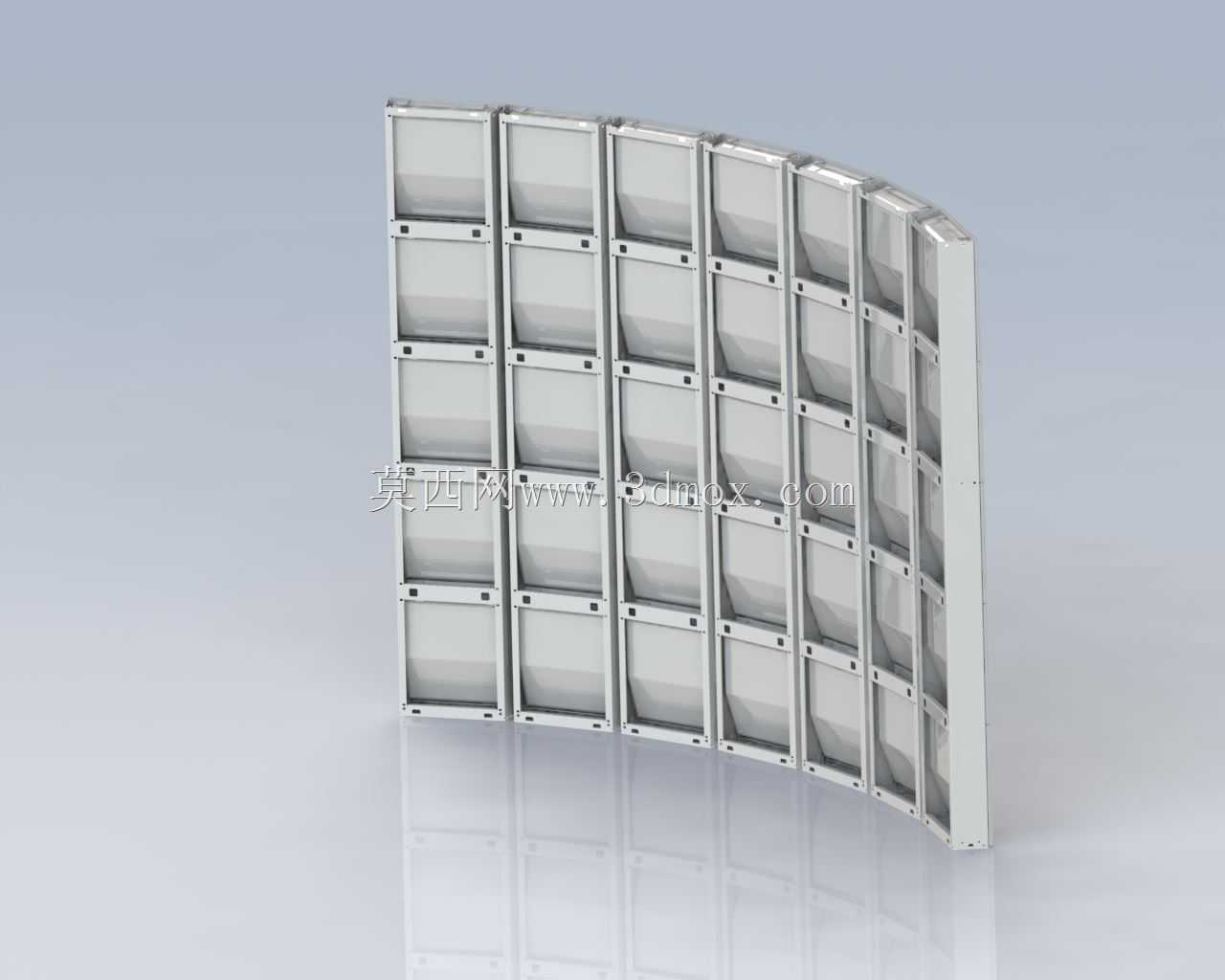

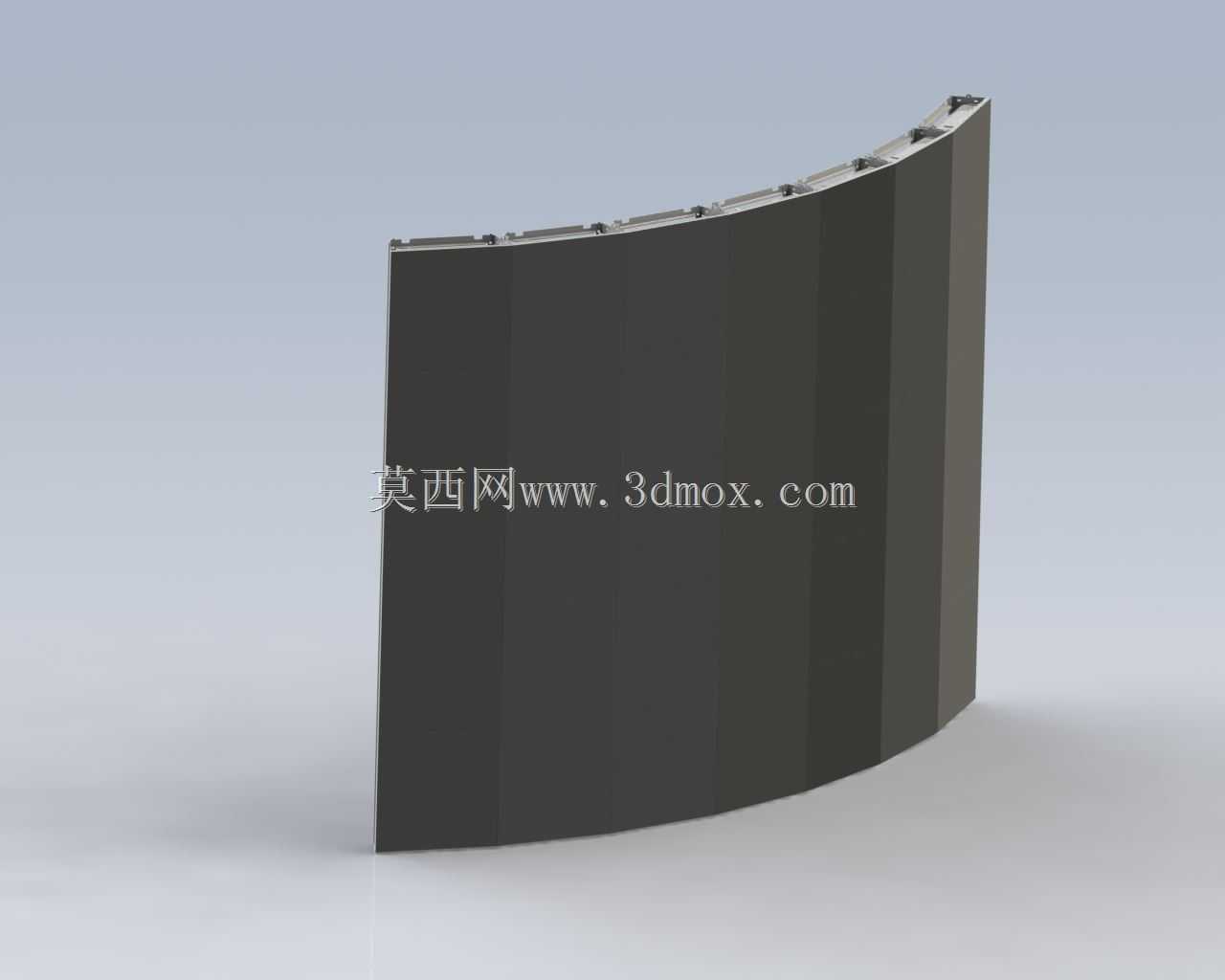

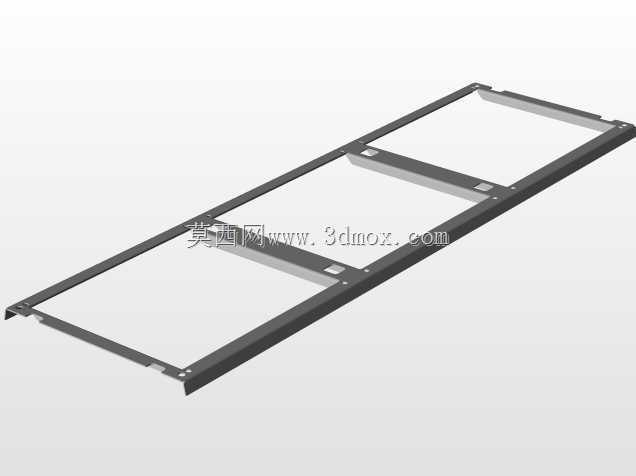

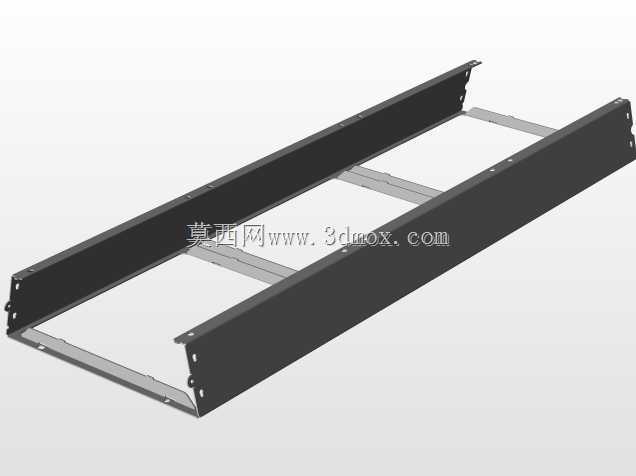

　　在散料筛分处理的现场工况里，这类弧形曲面支撑筛件的应用覆盖了矿物分级、建材骨料筛分、粮食清选等多个作业场景，区别于平面筛网的平直支撑结构，弧形曲面的构型能够让筛面在物料滑移过程中形成持续的离心贴合效应，减少筛孔卡堵的概率，同时支撑结构本身需要承担筛面张紧力、物料冲击载荷以及设备运行过程中的振动交变应力，是筛分设备核心的受力承载部件。从实际使用需求出发，该构件的设计首先要匹配对应筛分设备的弧形筛面曲率，整个构件沿弧向的分段拼接结构要保证拼接后弧面的轮廓度误差控制在合理范围内，避免因局部凸起或凹陷导致筛面张紧不均，出现局部筛面过早磨损或者漏料的问题。构件顶部的连接卡位结构，是为了适配筛网的压条安装需求，

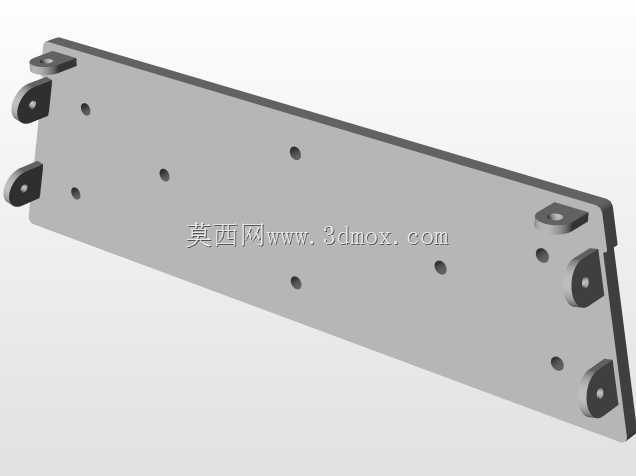

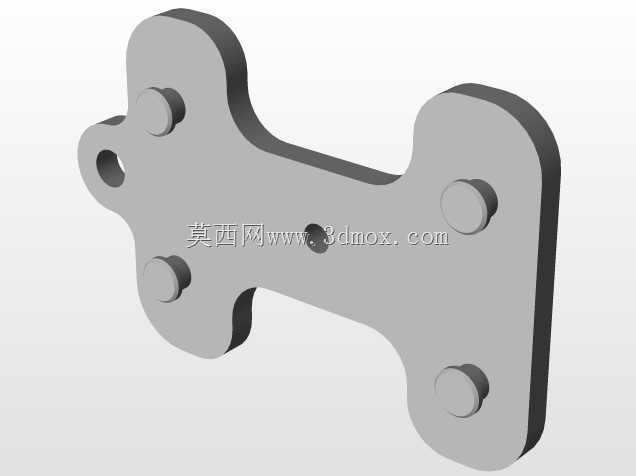

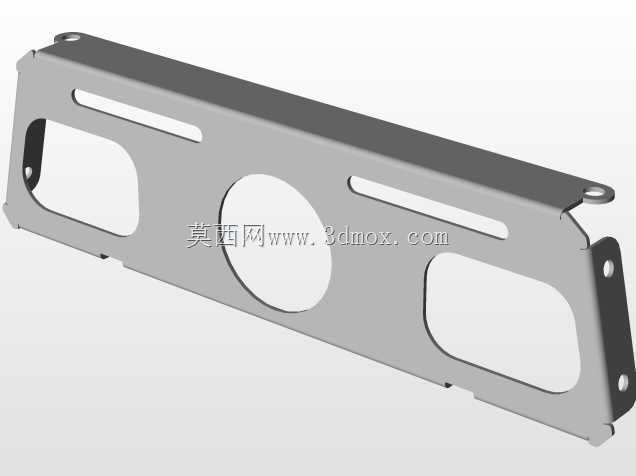

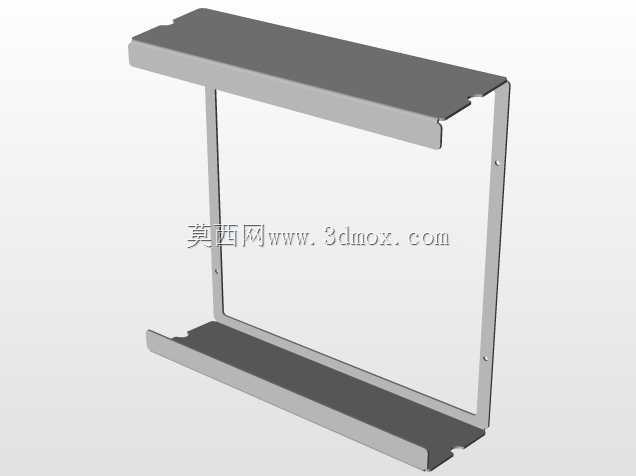

　　卡位的槽口尺寸需要和常用的筛网压条截面尺寸匹配，安装时压条嵌入槽口后通过紧固件锁紧，就能将筛网牢牢固定在支撑构件上，不需要额外焊接固定点位，既方便后期筛网磨损后的快速更换，也避免焊接应力导致构件变形。构件的侧壁采用等厚加强的构型，沿弧向的壁厚保持一致，既能够控制整体构件的重量，减少筛分设备振动部分的整体负载，也能保证沿整个弧长方向的支撑刚度一致，不会出现局部刚度不足导致筛面在物料冲击下凹陷的问题。在安装边界的考量上，该构件的两端设置有对接法兰面，能够和筛分设备的两侧侧板通过螺栓紧固连接，法兰面的安装孔位采用等间距排布，适配同系列不同长度筛面的拼接需求，当设备需要配置更长的弧形筛面时，可以将多段该支撑构件沿弧向首尾拼接，

　　拼接面的定位止口能够保证拼接后整体弧面的曲率连续，不会出现折线拐点影响物料的滑移轨迹。设计过程中需要重点考量物料在筛面上的运动轨迹，当物料从入料端进入弧形筛面后，会沿弧面做下滑运动，支撑构件的弧面曲率需要和物料的运动轨迹贴合，让物料在整个筛面长度上都能保持和筛面的有效接触，避免物料跳离筛面导致筛分效率下降。同时构件的背部没有设置多余的加强筋结构，是为了减少物料筛分过程中透筛的细料在背部堆积，开放式的背部结构能够让透筛的细料直接落入下方的收料斗，不会在构件背部积料导致设备负载增加，也减少积料对构件的腐蚀磨损。针对不同工况的适配需求，该支撑构件的弧长、曲率半径都可以根据实际设备的处理量、筛分物料粒度进行调整，比如在细料筛分场景下，

　　更小的曲率半径能够让物料受到的离心力更大，更利于细粒级物料透筛；而在大颗粒物料筛分场景下，更大的曲率半径能够减缓物料的下滑速度，延长物料在筛面上的停留时间，提升筛分效率。构件的边缘位置都做了倒角处理，避免安装过程中尖锐边角划伤安装人员，也防止筛网安装时被构件边角割破，影响筛网的使用寿命。在受力校核层面，整个构件需要承受的载荷包括筛网张紧产生的径向拉力、物料下落时的冲击载荷、设备振动产生的交变惯性力，设计时通过等强度的构型优化，让构件各个截面的应力分布尽量均匀，避免出现局部应力集中导致的构件疲劳断裂，尤其是顶部卡位槽口的位置，是应力集中的高发区域，槽口的根部做了圆弧过渡处理，有效分散局部应力，提升构件的疲劳寿命。从安装流程来看，该构件不需要复杂的工装辅助，安装时先将构件两端的法兰和设备侧板对位，穿入连接螺栓预紧，之后调整相邻构件的拼接位置，保证弧面轮廓顺滑后再将所有螺栓按扭矩要求紧固，最后铺设筛网，将压条卡入顶部的卡位槽内锁紧即可完成安装，整个安装过程单人即可操作，大幅缩短设备的装配和维护时间。在实际作业过程中，这类弧形支撑构件的磨损主要来自筛网的微动摩擦和透筛物料的冲刷，因此构件表面的粗糙度需要控制在合理范围，既减少和筛网之间的摩擦阻力，也避免粗糙表面挂住细料导致积料。
