亚音速脉冲涡轮流体输送调控装置结构

　　在中小流量流体精密输送的工业场景里，这类亚音速脉冲涡轮结构的应用覆盖范围极广，从实验室级别的微量试剂配比输送，到小型化工生产线的流体精准投加，再到专用设备的冷却介质循环调控，都能见到这类结构的实际落地。不同于常规恒速涡轮结构，该装置采用脉冲式工作逻辑，能够在亚音速流速区间内实现流体输出的动态调节，避免了常规涡轮在低流量区间出现的输出脉动过大、计量偏差超标的问题，尤其适配需要间断性精准供流的工况，比如生物医药生产中的反应液定时投加、精密加工设备的切削液定点供给，都能依托该结构的脉冲调控特性实现稳定供流。

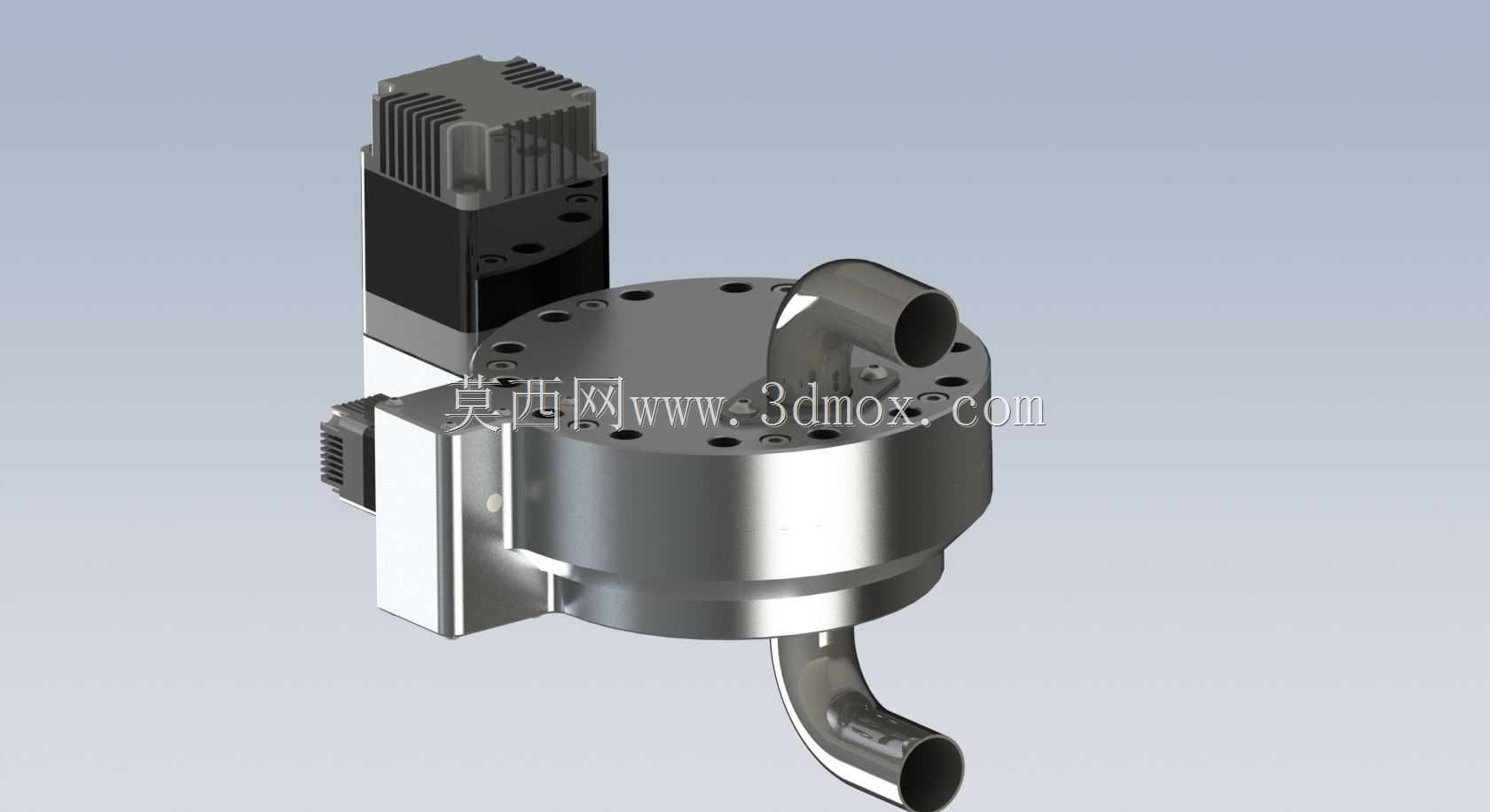

　　从结构设计逻辑来看，该装置将驱动单元与涡轮腔体做了侧置集成布局，没有采用传统涡轮驱动端与腔体同轴串联的设计，有效压缩了轴向安装尺寸，能够适配安装空间局促的设备内部工位。驱动模块采用模块化快装结构，与涡轮腔体通过定位止口配合连接，日常维护时不需要拆解整个流体管路，仅需拆卸侧置的固定螺钉即可完成驱动单元的更换检修，大幅降低了现场运维的时间成本。涡轮腔体采用圆形法兰式安装基面，基面上均匀分布的安装孔位按照通用流体组件的安装孔距标准设计，能够直接适配多数现有管路的对接法兰，不需要额外加工转接板，减少了现场安装的适配工作量。

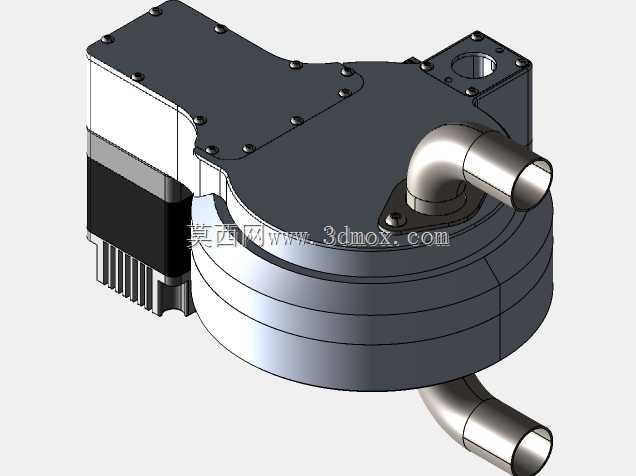

　　腔体进出流道采用切向弯管布局，进流道从腔体侧上方切向接入，能够引导进入腔体的流体顺着涡轮叶片的旋转方向形成预旋，降低流体进入腔体时的冲击损耗，同时减少涡轮启动瞬间的扭矩冲击；出流道从腔体侧下方引出，与进流道形成空间错位，避免了流体短路直接从进流道窜入出流道，保证所有流经腔体的流体都能经过涡轮叶片的做功区域，提升流量计量与调控的精度。驱动单元的散热结构采用顶部鳍片式设计，鳍片顺着设备常规安装时的空气对流方向排布，不需要额外加装散热风扇，就能在连续工作状态下将驱动模块的温升控制在合理区间，适配长时间连续运行的工业工况。

　　在安装边界的考量上，该结构的整体外轮廓没有突出的不规则结构，所有外接管路的接口都做了圆角过渡处理，安装时最小预留间隙仅需满足管路接头的拆装空间即可，不需要为结构本身预留额外的操作空间。侧置驱动单元的外端面与腔体安装基面的平行度控制在较高精度范围内，安装时能够直接贴靠设备的安装立板，不需要额外调整驱动单元的对中精度，降低了现场安装的调试难度。涡轮腔体的内壁采用光滑圆弧过渡设计，没有流体滞留的死角，在输送带有微小颗粒的流体介质时，不会出现介质沉积卡滞涡轮的问题，同时也方便定期做腔体内部的清洁维护，适配食品、医药等对管路清洁度有要求的应用场景。

　　从功能特性来看，该结构的脉冲工作模式可以根据实际供流需求调整脉冲频率，在小流量供流时降低脉冲频率提升供流精度，大流量供流时提升脉冲频率保证供流效率，兼顾了不同工况下的精度与效率需求。涡轮叶片采用曲面流线型设计，在亚音速流速区间内的流体阻力更小，驱动负载更低，能够有效降低驱动单元的功率损耗，相比同规格的常规涡轮结构，同等工况下的能耗能够降低两成左右。叶片与腔体内壁的间隙控制在极小范围内，既不会出现叶片刮蹭腔壁的问题，也能减少间隙泄漏带来的流量计量误差，保证流量调控的线性度，让整个流量调节区间内的输出精度都能保持稳定。
