10吨伸缩式机械千斤顶结构设计

　　在重型设备维保、工业产线工位调整、重型构件装配对位这类场景里，大吨位顶升工具的结构可靠性直接决定作业安全与效率，这款10吨级伸缩式机械顶升部件，正是针对中重载工位的顶升需求完成的结构设计。不同于液压类顶升设备依赖密封件、液压油维持承重的特性，纯机械螺旋传动的结构形式，从根源上规避了液压系统泄漏、泄压带来的坠重风险，哪怕长时间处于承重保压状态，也能依靠螺纹副的自锁特性维持顶升高度稳定，尤其适合需要长时间持重支撑的装配、检修作业场景。

　　从实际作业的适配性来看，这类伸缩式机械顶升部件常被用于重型卡车底盘维保、大型机床水平校准、钢结构安装对位、仓储重型货架调整等场景，作业时不需要外接动力源，仅通过操作端的摇杆输入扭矩，就能通过内部螺旋副的传动将旋转运动转化为顶升杆的直线伸缩动作，哪怕在无供电、无液压泵站的野外作业场景，也能正常完成顶升作业。设计时优先考虑了作业空间的适配性，收缩状态下整体高度控制在330毫米，这个尺寸能够适配多数重型设备底部的预留作业间隙，比如常见重卡的底盘离地间隙、大型机床底座的下方操作空间，不需要额外开挖作业坑或者垫高设备，就能将顶升部件放置到承重点位；完全伸出后最大顶升高度可达1200毫米，能够覆盖多数中重载场景的顶升行程需求，从设备小幅抬升更换脚垫，到构件大行程顶升对位都能适配。

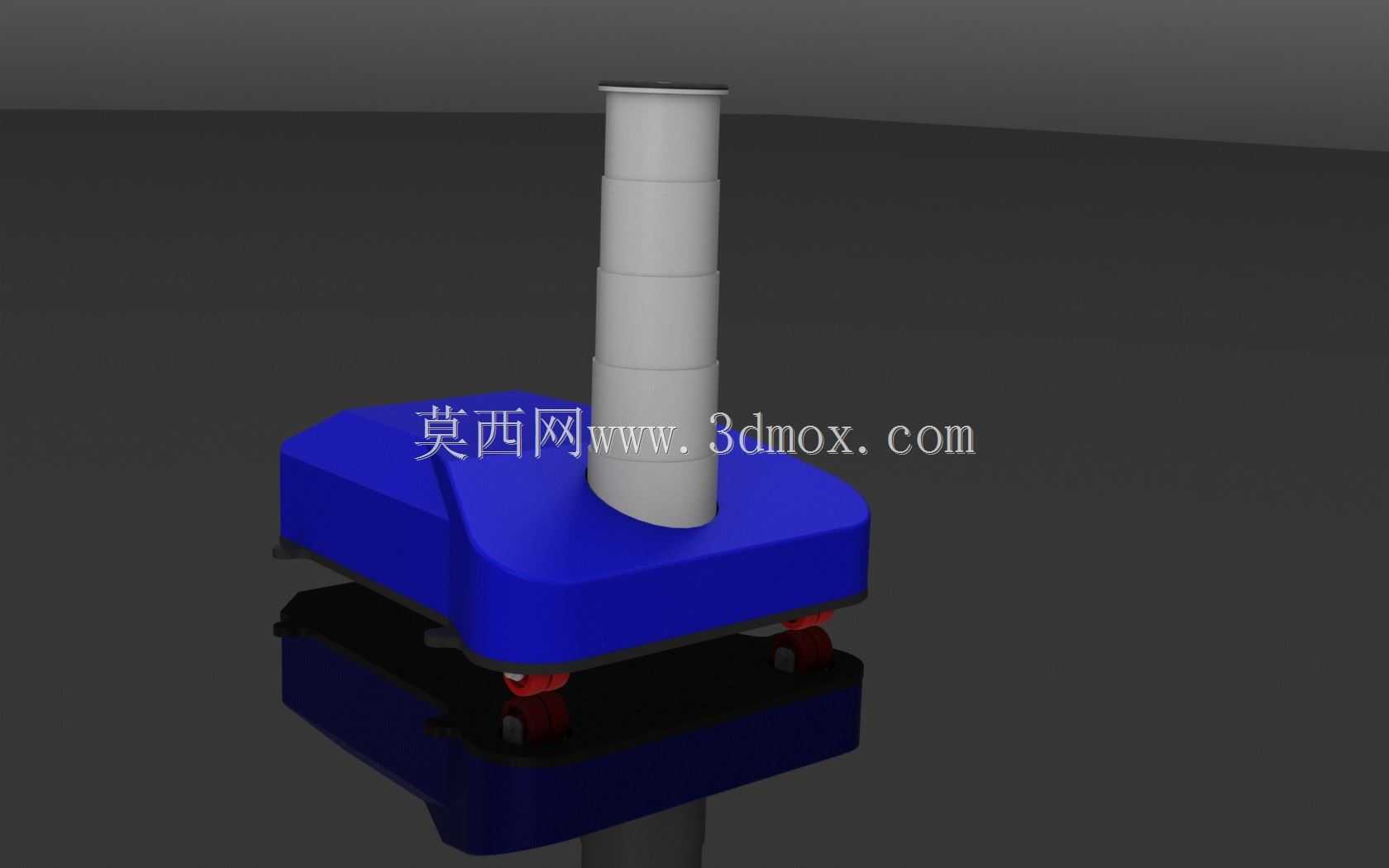

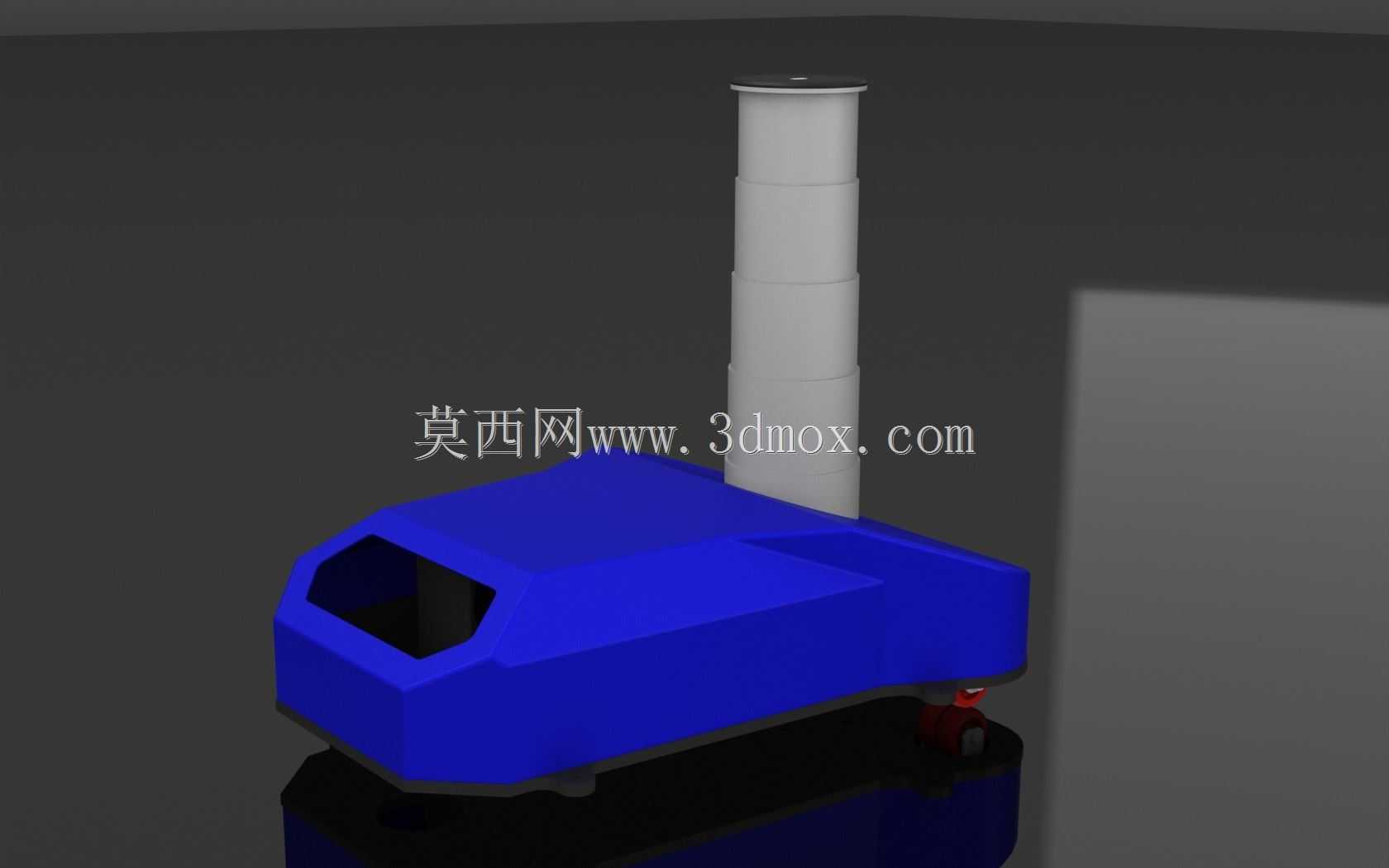

　　结构设计上采用多级伸缩的螺旋传动布局，相比单级螺旋顶升结构，在相同收缩高度的前提下能获得更大的顶升行程，同时各级伸缩段之间采用导向配合结构，避免顶升过程中出现偏载卡滞，螺纹副选用梯形传动螺纹，相比普通连接螺纹，梯形螺纹的牙型强度更高，传动效率更适配重载传动场景，同时牙型的自锁角度经过校核，哪怕承受额定10吨的动载冲击，也不会出现螺纹滑转、自动回落的问题。底座部分采用大面接触的承力结构，增大与地面或者支撑面的接触面积，降低单位面积的压强，避免在水泥地面、车间环氧地坪上作业时出现底座下陷、倾斜的问题；操作摇杆采用可折叠的结构设计，非作业状态可以收拢贴靠在主体侧面，减少整体占用空间，作业时展开摇杆能获得更长的力臂，降低操作人员的输入扭矩，哪怕单人作业也能轻松完成10吨载荷的顶升操作。

　　建模过程中对各部件的受力边界做了完整的模拟校核，各级伸缩套管的壁厚、螺纹副的啮合长度、底座的承力厚度都按照1.5倍额定载荷的安全系数做了参数匹配，避免重载下出现结构塑性变形。顶升端的顶部承力面做了防滑纹理处理，与被顶升设备的接触点位能形成足够的摩擦力，防止顶升过程中设备滑移偏斜；底部移动轮的设计兼顾了移位便利性与承重稳定性，空载状态下可以通过操作端的倾斜动作，依靠底部滚轮快速转移作业位置，承重状态下滚轮会自动抬离支撑面，让底座完全贴合承力面，避免作业过程中出现部件移位。

　　从安装与使用的边界条件来看，这款顶升部件作业时要求支撑面的倾斜角度不超过3度，避免偏载导致螺纹副单侧受力过大；顶升点位需要选择设备的刚性承力部位，比如底盘大梁、设备底座的加强筋位置，不能直接支撑在薄板覆盖件、塑料部件等非承重位置，防止顶升过程中被支撑部件变形损坏。日常维护时只需要定期给螺纹副涂抹润滑脂，减少传动磨损，不需要像液压千斤顶那样定期更换密封件、补充液压油，维护成本更低，长期存放也不会出现内部元件锈蚀、密封失效的问题，适合作为车间维保、工程现场的常备顶升工具。
