汽车鼓式制动总成结构三维数模

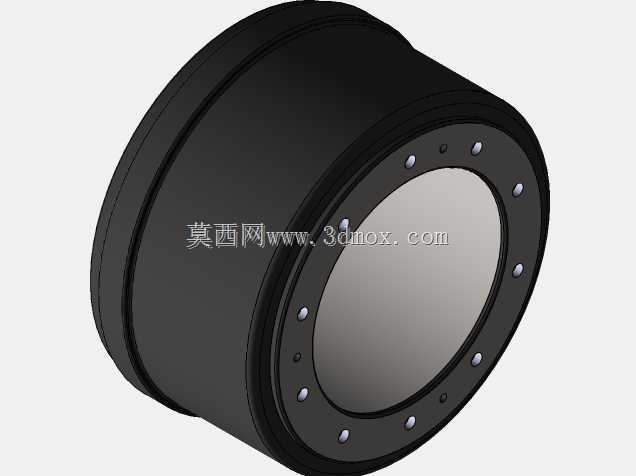

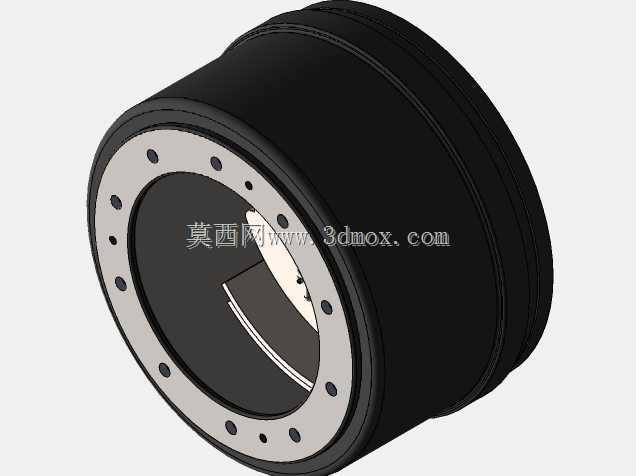

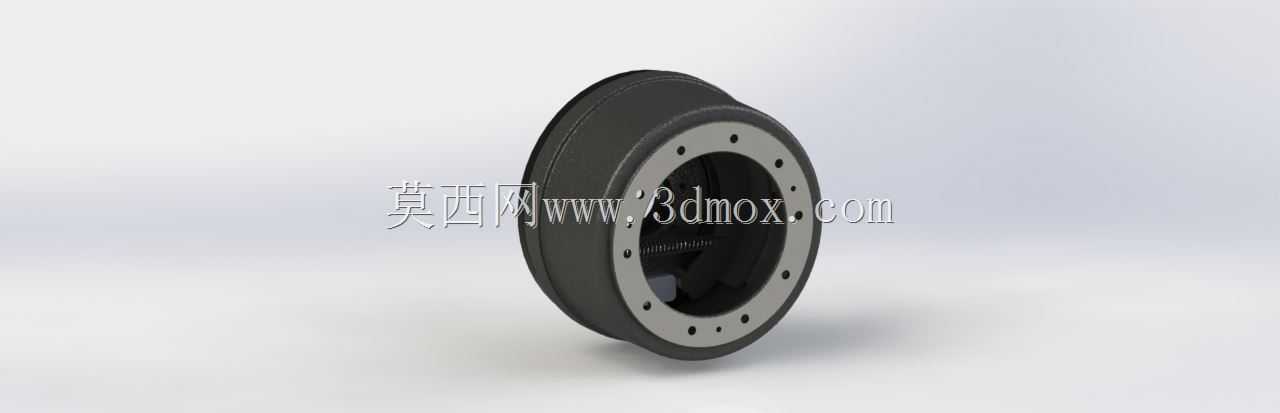

　　日常做商用车、经济型乘用车底盘制动系统选型匹配时，鼓式制动器是绕不开的核心部件，这套数模完整还原了领从蹄式鼓刹的全部装配关系，从制动鼓外圈的安装法兰孔位，到内部的制动蹄支撑销、回位弹簧、调整机构，甚至摩擦片与制动鼓的配合间隙都做了精准还原，完全可以直接用于底盘总装的干涉校核、制动性能仿真的前置数模输入。

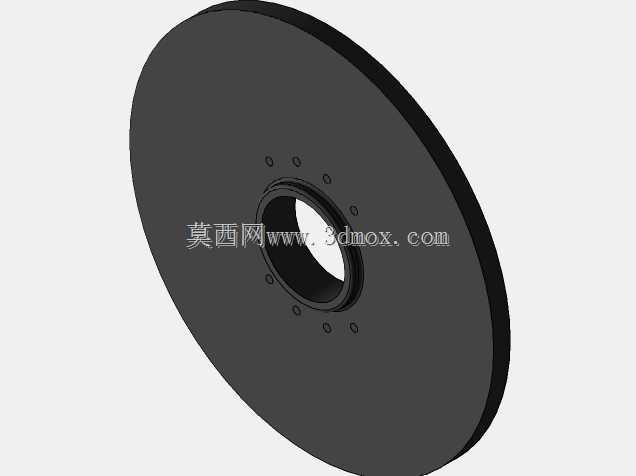

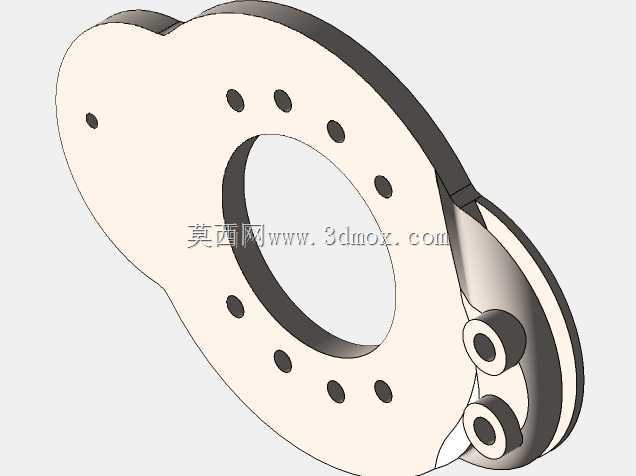

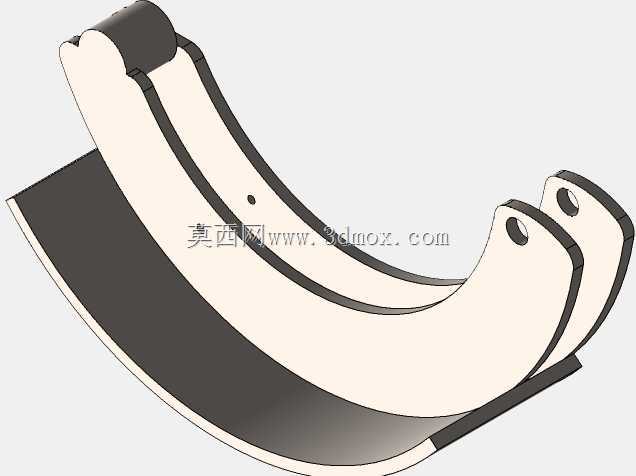

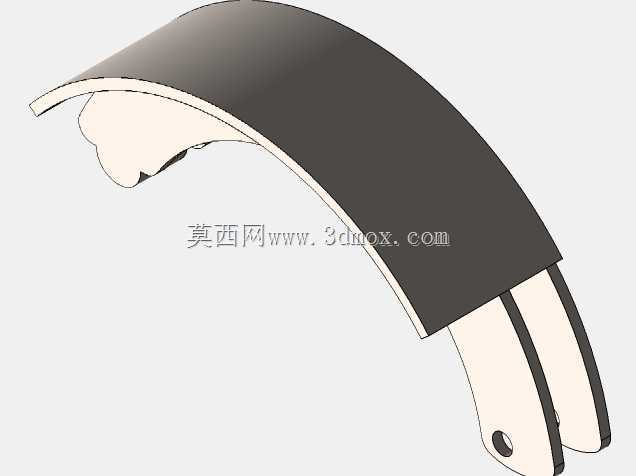

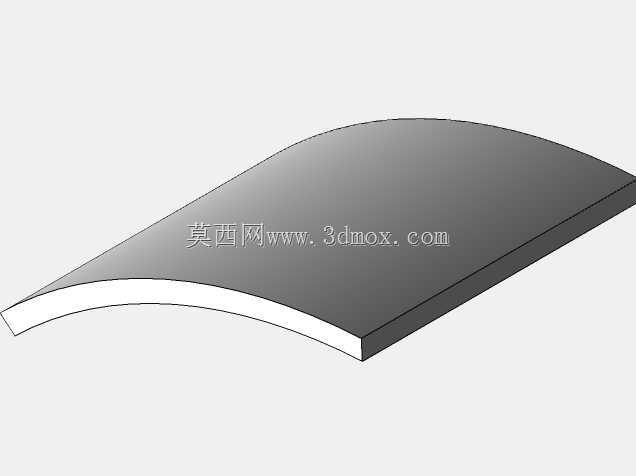

　　很多刚接触底盘设计的工程师容易忽略鼓刹的安装边界约束，这套数模特意把制动鼓与轮毂连接的螺栓孔分布圆、制动底板与转向节/后桥桥壳的安装面尺寸做了无偏差还原，在做整车总布置时，不需要额外测量实物就能确认制动鼓旋转时与周边悬架杆件、轮辋内壁的安全间隙，避免后期试制时出现运动干涉。要知道鼓刹的核心优势就是制动力矩大、密封性能好，在重载货车、皮卡后轴、经济型乘用车后轮的应用场景里，它的封闭结构可以阻挡泥水、砂石进入摩擦副，相比盘刹在非铺装路面的耐用性要强不少，这套数模里的制动蹄摩擦片曲率完全贴合制动鼓内圆工作面，建模时就考虑了制动时蹄片张开的受力形变余量，不会出现局部接触导致的摩擦片偏磨问题。

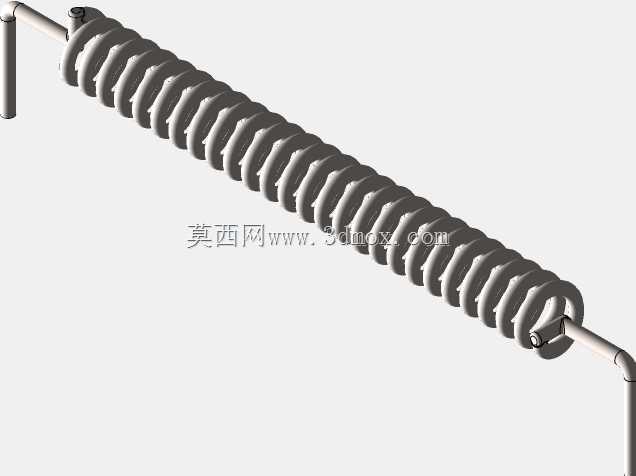

　　从设计思路上看，这套鼓刹采用的是经典的领从蹄结构，领蹄在制动时会产生增势效应，从蹄则为减势，两者配合可以在输入相同制动分泵推力的情况下获得足够的制动力矩，同时保证制动过程的平顺性，不会出现制动力陡增导致的车轮抱死。数模里的回位弹簧安装位置、拉伸行程都做了准确还原，在做制动回位性能验证时，可以直接提取弹簧的刚度参数、安装预紧力，结合制动蹄的转动惯量计算回位时间，确保解除制动时摩擦片能快速脱离制动鼓，避免出现拖磨发热的问题。

　　不少工程师建模时容易漏掉制动间隙调整机构的细节，这套数模完整保留了棘轮式调整臂的结构，在做制动系统维护性设计时，可以直接模拟调整过程，确认调整螺栓的操作空间是否足够，不需要后期在实车上反复试装调整工具。另外制动鼓的散热筋结构也在数模里有体现，虽然鼓刹的散热性能弱于盘刹，但合理的散热筋布置可以带走连续制动产生的热量，避免摩擦片热衰退，数模里的散热筋高度、分布角度都参考了量产成熟车型的设计，在做热仿真分析时可以直接导入网格划分，不需要二次修改结构。

　　在做零部件强度校核时，这套数模的壁厚参数完全符合量产件的设计规范，制动鼓的壁厚、制动底板的加强筋位置、支撑销的直径都经过了实际工况验证，在施加最大制动力矩的载荷下，不会出现结构屈服变形。对于做三维建模学习的从业者来说，这套数模的装配逻辑非常清晰，从固定在车桥的制动底板总成，到随车轮转动的制动鼓，再到内部的传动、回位、摩擦部件，层级关系明确，可以直接参考学习底盘制动部件的建模规范与装配约束设置，避免自己建模时出现零件漏装、配合关系错误的问题。在做售后配件的逆向建模参考时，这套数模的安装尺寸完全匹配主流微面、轻型货车的后制动规格，可以直接作为配件开发的基础数模，减少逆向扫描的工作量，缩短配件开发周期。
