桁架式输电线路支撑塔结构设计

　　在架空输电线路的布设场景中，这类桁架式支撑塔是承担线缆荷载、维持线路对地安全距离的核心承载构件，常见于长距离高压、超高压输电走廊的布设环节，也可在大跨度跨江、跨山谷的特殊线路段作为承力塔使用，区别于常规等截面角钢塔，该款塔架采用变截面空间桁架构型，从底部到顶部截面逐步收窄，能够在控制整体用钢量的前提下，最大化提升结构的抗风、抗覆冰荷载能力。从结构设计逻辑来看，整个塔架的主弦杆采用分段变径的管材构型，不同区段的弦杆壁厚根据受力仿真结果做差异化匹配，底部区段直接承接上部所有结构荷载与线缆传来的竖向、水平向作用力，因此弦杆截面尺寸更大、管材壁厚更厚，往上随着荷载的逐层传递衰减，弦杆截面逐步收窄，有效降低塔架上部的自重荷载，

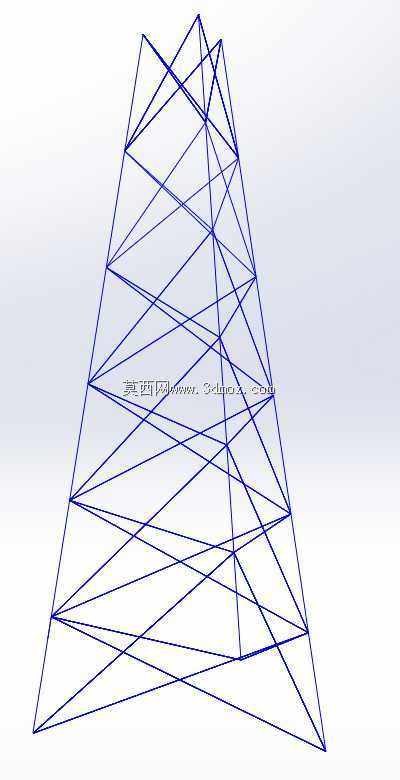

　　减少基础的承压负担。腹杆体系采用交叉斜撑的布置形式，每一层斜撑都与主弦杆做刚性连接，形成稳定的三角形受力单元，能够将水平风荷载、线缆断线张力等横向作用力快速分解传递到各个主弦杆上，避免局部杆件出现应力集中的问题，在仿真验证阶段，这类交叉腹杆的布置形式相比单斜腹杆，能将结构的整体抗扭刚度提升40%以上，可有效应对山区峡谷地带的紊流风场作用。安装边界层面，塔架底部采用四脚独立的连接法兰结构，每个法兰盘上预留多组地脚螺栓连接孔，可与现场浇筑的混凝土基础上的预埋螺栓直接对接，安装时无需在现场做大量焊接作业，仅通过扭矩扳手紧固螺栓即可完成塔脚的固定，大幅降低高空作业的施工难度。塔架顶部预留有横担安装接口与线缆挂点的连接工位，

　　可根据不同电压等级的线路需求，适配对应长度的横担构件与绝缘子串安装座，无需对主塔结构做二次开孔改造。从实际使用的功能特性来看，该塔架的空间桁架构型本身具备良好的透风性，相比实体筒式塔架，风阻系数可降低60%左右，在沿海台风多发区域或者西部高海拔强风区域使用时，能够有效降低风荷载对基础的倾覆力矩，提升线路运行的稳定性。同时整个塔架的所有杆件都采用标准化的分段设计，单段杆件的长度控制在运输车辆的常规载货尺寸范围内，运输过程中无需特殊超限运输审批，运抵现场后可通过抱杆或者小型吊装设备逐段拼接组装，适配交通不便的山区、丘陵地带的施工场景。在结构细节处理上，所有杆件的连接节点都采用相贯线切割后焊接的形式，节点处的焊缝做连续满焊处理，

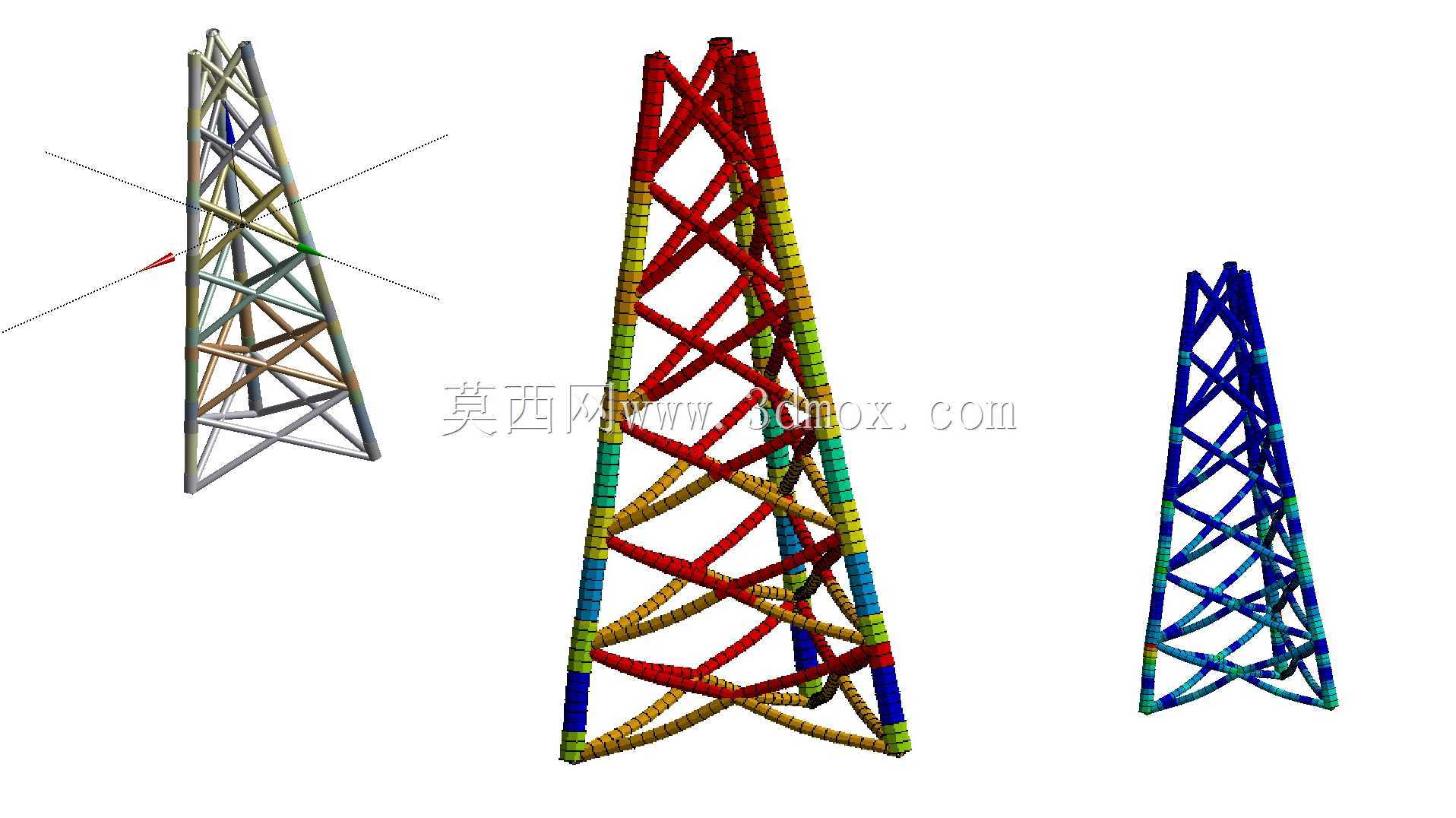

　　避免出现应力集中的缺口，杆件表面的防腐处理可根据使用环境做差异化选择，常规区域采用热浸镀锌处理即可满足30年以上的防腐寿命要求，在沿海高盐雾区域可额外增加一层氟碳面漆喷涂，进一步提升结构的抗腐蚀能力。设计过程中，针对不同的荷载工况做了多轮仿真校核，包括最大覆冰工况下的竖向荷载验算、最大设计风速下的水平荷载验算、以及单根线缆断线时的不平衡张力验算，确保每个杆件的应力水平都在材料的许用应力范围内，同时控制整个塔架的顶端位移在规范允许的范围内，避免因塔架摆幅过大导致线缆的相间距离不足引发放电故障。另外，塔架的腹杆布置也预留了运维检修的攀爬通道空间，可在塔架内侧加装爬梯与防坠装置，方便运维人员登顶开展巡检、维护作业，不会因为腹杆的密集布置影响人员的通行空间。
