轴类构件静力学变形对比仿真分析模型

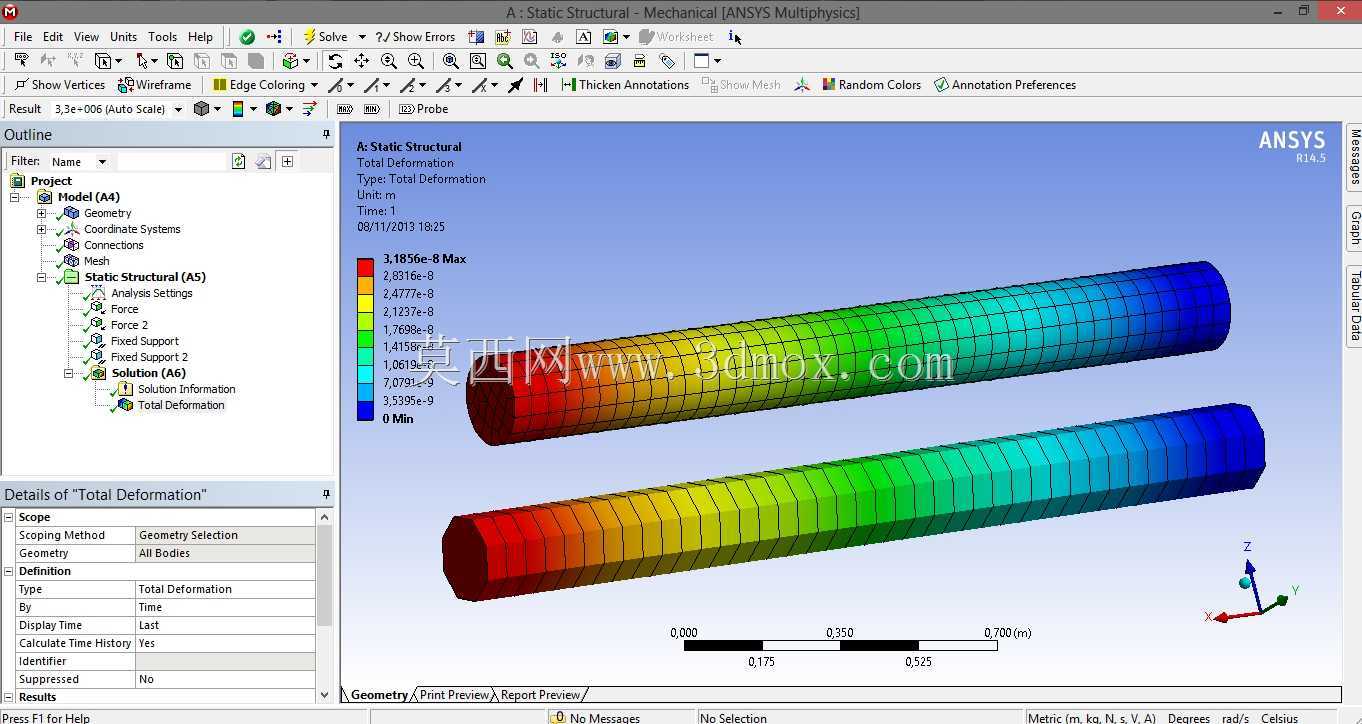

　　在通用机械传动系统的设计校核环节，轴类构件作为传递扭矩、承受径向与轴向复合载荷的核心零件，其受力后的变形量直接决定整套传动机构的运行精度、啮合稳定性与服役寿命，很多现场出现的齿轮偏磨、轴承早期失效、密封件泄漏问题，追根溯源都和轴件的实际变形量超出设计允许阈值直接相关。这套仿真分析模型针对同工况下不同工艺、不同结构形式的两根轴类试件开展平行对照计算，还原了静力学载荷下的全段变形分布规律，能为结构设计阶段的方案选型、参数优化提供直观的量化参考。从仿真结果的云图分布可以看到，两根轴件均采用一端固定约束、另一端施加工况等效载荷的边界条件设置，固定端位置变形量趋近于零，沿着轴向向加载端延伸，变形量呈现连续梯度变化，在加载端位置达到变形峰值，

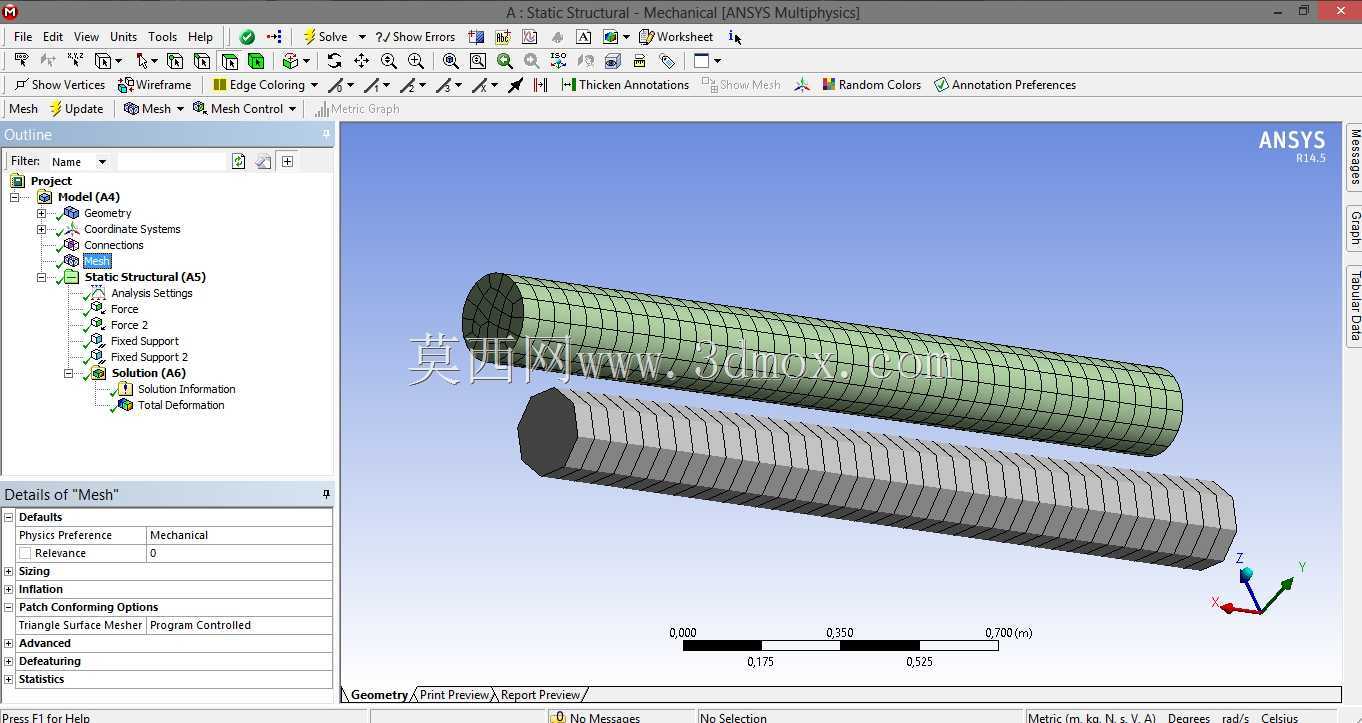

　　云图色彩从固定端的蓝色冷色调逐步过渡到加载端的红色暖色调，完整呈现了变形量的连续变化趋势，不存在应力突变或者变形断层的异常计算结果，说明网格划分的密度设置、载荷与约束的添加方式都符合工程仿真的计算精度要求。在实际工程应用场景中，这类对照仿真的用途十分明确：当设计人员面对两种不同的轴件结构方案，比如不同的轴径过渡圆角、不同的材料选型、不同的表面强化工艺，不需要直接加工物理试件开展台架试验，就能通过平行仿真计算快速获取两种方案的变形量差值，筛选出刚度表现更优的方案，大幅缩短前期方案论证的周期，减少物理试验的成本投入。从设计思路层面看，这套模型没有刻意追求复杂的结构特征，而是保留了轴类零件最核心的等直径圆柱主体结构，忽略了键槽、退刀槽、

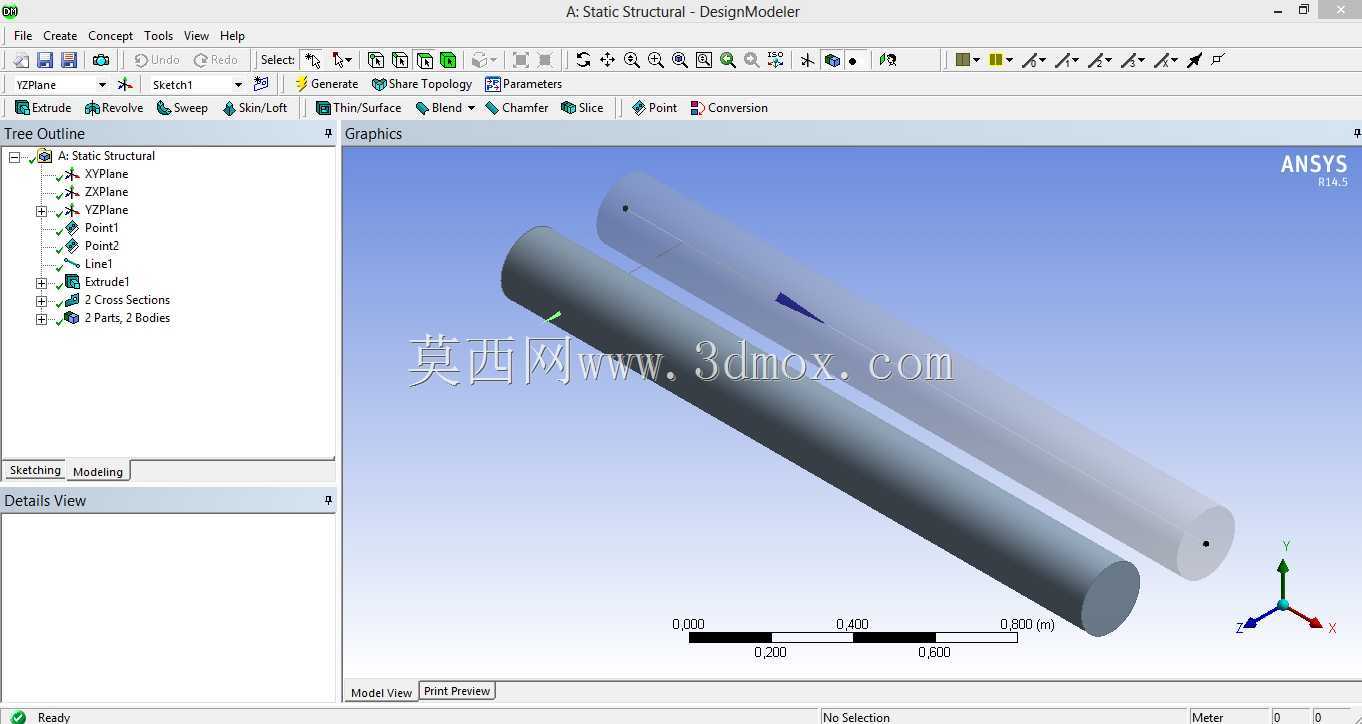

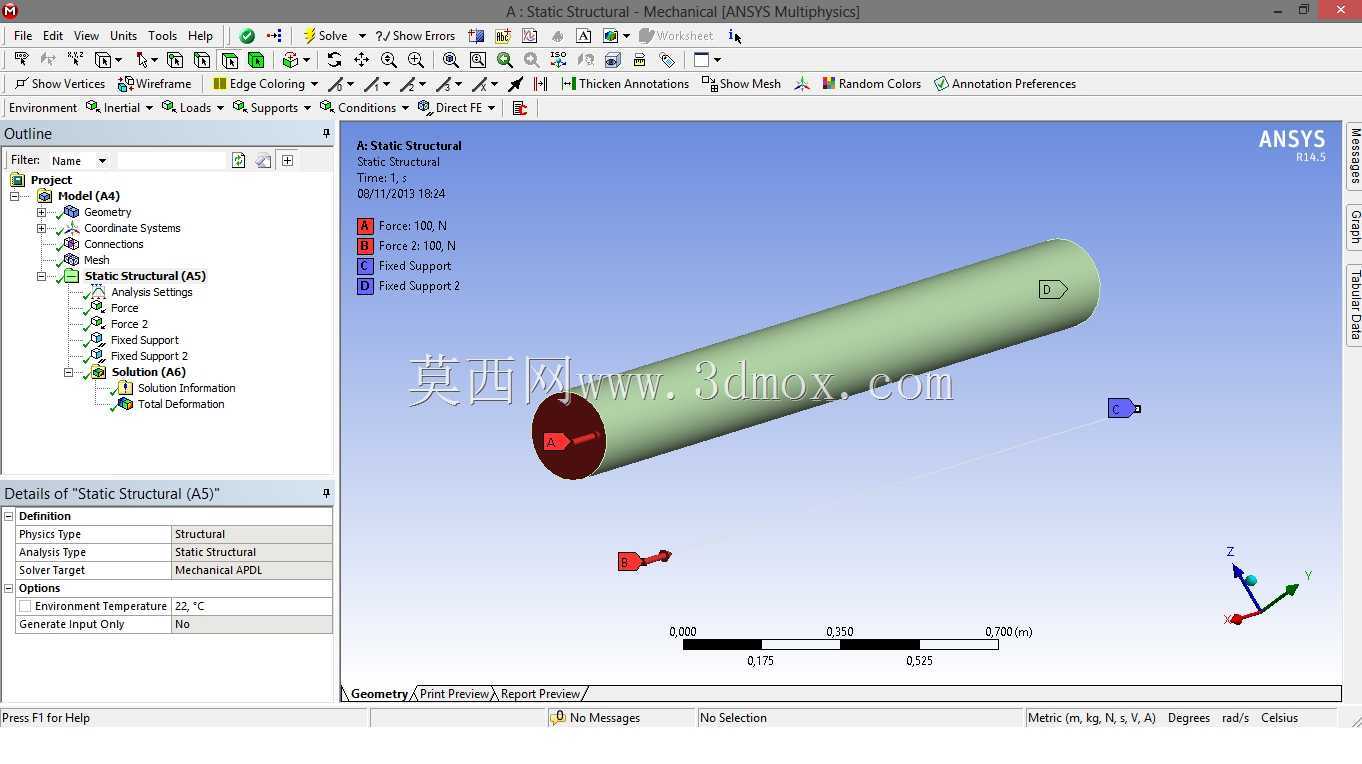

　　轴肩等局部细节对整体变形趋势的干扰，目的是聚焦不同方案之间的宏观变形差异，避免局部特征的应力集中效应掩盖整体刚度的对比结果，这种简化处理方式在方案选型阶段的仿真计算中十分常用，既能保证计算结果的趋势准确性，又能降低网格划分的难度，缩短单次计算的耗时。关于外形尺寸与安装边界，模型中轴件的有效计算长度设置为700mm，直径参数按照通用传动轴的常用尺寸比例设定，固定端约束完全模拟实际安装中轴承组对轴端的限位效果，限制三个方向的平动与转动自由度，加载端施加的载荷等效于轴件在额定传递功率下受到的最大径向力与扭矩复合作用，和实际运行中的受力状态保持一致，计算得到的变形量结果可以直接和设计手册中的许用挠度值做比对，判断方案是否满足刚度设计要求。

　　在工程实操中，很多设计人员容易忽略轴件变形对配套零部件的影响，比如当轴的挠度超过许用值时，轴上安装的齿轮会出现啮合面倾斜，导致齿面接触应力分布不均，局部载荷过大引发早期点蚀；配套的滚动轴承会出现内外圈偏斜，滚动体受力不均，大幅缩短轴承的额定寿命；轴端安装的密封件会因为轴的跳动量过大出现密封间隙不均，引发润滑油泄漏问题。这套对照仿真模型可以直观呈现不同方案的变形差异，帮助设计人员在方案阶段就识别出刚度不足的设计缺陷，提前调整轴径参数、支撑跨距或者材料选型，避免后续样机试制阶段出现不可逆的设计问题。从仿真计算的结果来看，两根轴件在相同载荷、相同约束条件下的变形分布规律基本一致，但最大变形量存在明显差异，这种差异正是不同设计方案的刚度区别所在，设计人员可以根据这个差值，结合加工成本、材料成本、装配空间限制等因素，综合选择性价比最优的设计方案。需要注意的是，这类简化模型的计算结果主要用于方案阶段的趋势判断，在后续的详细设计阶段，还需要添加键槽、轴肩、配合过盈量等局部细节，开展更精细的仿真计算，校核局部应力集中位置的强度是否满足要求，但在方案选型阶段，这种宏观层面的变形对照已经足够为决策提供量化支撑，避免设计方向出现偏差。
