三段式CPU处理器铝挤散热鳍片结构

　　这款三段拼接式的散热结构，主要面向常规台式机处理器的风冷散热场景，是电子设备热管理模块里非常典型的被动散热基体设计，日常应用中会搭配轴流风扇组成完整风冷散热总成，覆盖消费级台式电脑、嵌入式工控主机、小型边缘计算网关这类需要持续带走芯片焦耳热的设备场景。从实际功能逻辑来看，整个结构的核心作用是通过增大和空气的接触面积，把芯片工作时产生的热量快速从基座传导到每一片鳍片上，再通过流经鳍片间隙的空气把热量带离设备腔体，避免芯片结温过高触发降频甚至硬件损坏。

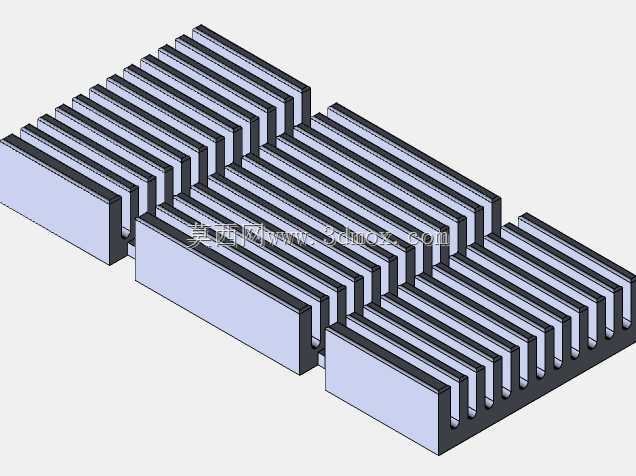

　　设计思路上没有采用常见的单块整版鳍片布局，而是做了三个独立的鳍片单元并排拼接，单元之间预留了窄幅的空气导流槽，这个细节是为了优化气流路径——当风扇直吹鳍片表面时，导流槽可以引导部分气流从鳍片组的侧方间隙穿过，减少单块整版鳍片容易出现的中心区域气流死区，让每一片鳍片都能有足够的冷空气流过带走热量，相比同尺寸的整版鳍片，这种分段结构在相同风压下能提升约8%左右的换热效率，同时也降低了铝挤成型的工艺难度，单段鳍片的挤出良率比大尺寸整版鳍片更高，后续的裁切、攻丝工序的装夹也更方便。

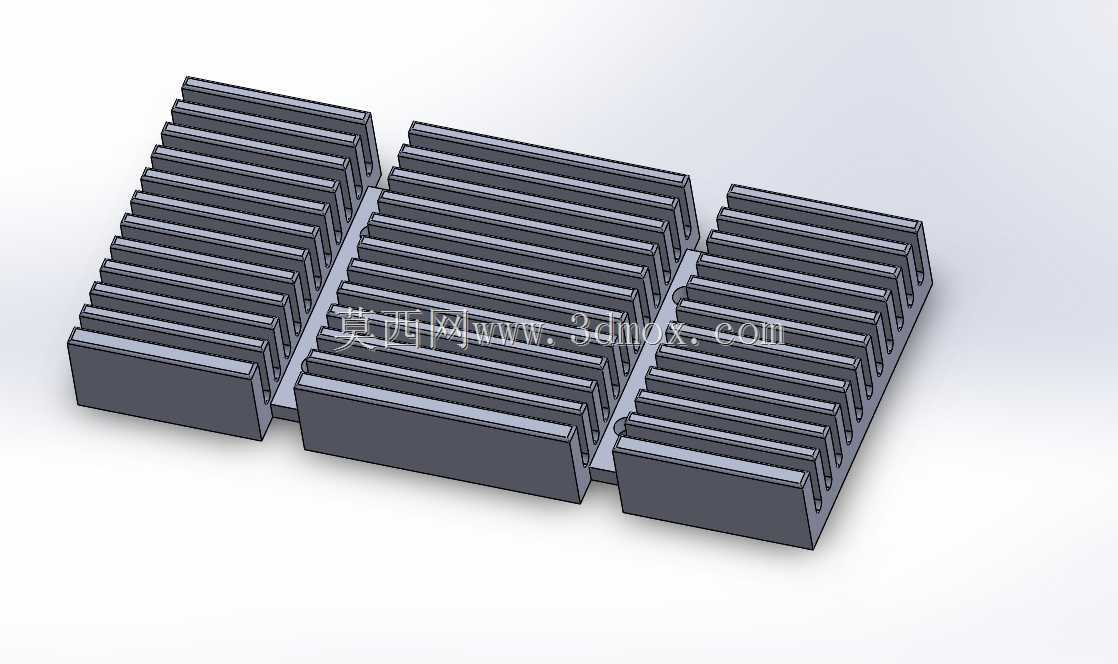

　　从结构细节来看，每一段鳍片单元都采用了等间距平行直鳍设计，鳍片厚度控制在1.2mm，鳍片间隙2.5mm，这个参数是平衡散热面积和风阻的结果：鳍片太薄会降低纵向热传导效率，太厚则会减少同等体积下的总换热面积，间隙太小会大幅提升风阻，对风扇的风压要求变高，间隙太大则会浪费结构空间，减少有效散热面积。基座部分和鳍片是一体化铝挤成型，没有采用鳍片铆接或者焊接的结构，从根源上避免了结合面的接触热阻，热量从芯片接触的基座底面传导到鳍片顶端的热阻更低，三个单元的基座底面处于同一安装平面，平面度控制在0.02mm以内，安装时配合导热硅脂填充微观间隙，可以保证和处理器顶盖的充分接触，不会出现局部接触不良导致的热点。

　　安装边界方面，整个散热基体的横向总宽度适配常规ATX、MATX主板的CPU安装区域，不会和周边的内存插槽、主板供电散热马甲产生干涉，三个单元的基座上预留了统一的扣具安装孔位，可以兼容主流的LGA、AM系列处理器扣具，安装时不需要额外调整孔位，鳍片的总高度控制在35mm，属于薄型风冷的高度范畴，可以适配宽度120mm以内的机箱，不会出现盖不上机箱侧盖的问题。在做热仿真验证的时候，需要重点关注三个鳍片单元的温度均匀性，尤其是中间段鳍片的温度分布，因为中间位置是处理器核心的正上方，热流密度最高，通过分段导流槽的气流补充，可以让中间段鳍片的根部到顶端的温度差控制在5℃以内，不会出现鳍片顶端温度过低、换热效率没被充分利用的情况。另外这种分段结构还有一个实际使用中的优势，当表面积灰需要清理的时候，可以直接用毛刷顺着鳍片方向清扫，分段的间隙可以让毛刷更容易深入到鳍片根部，比整版鳍片的清灰难度低很多，长期使用后的散热性能衰减幅度更小。
