弯管类焊接构件有限元分析结构模型

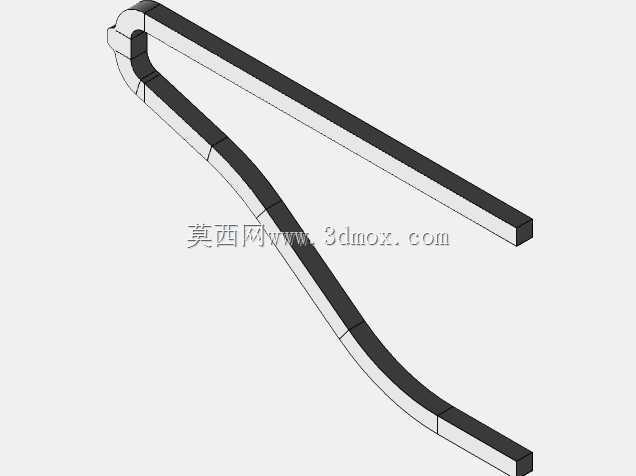

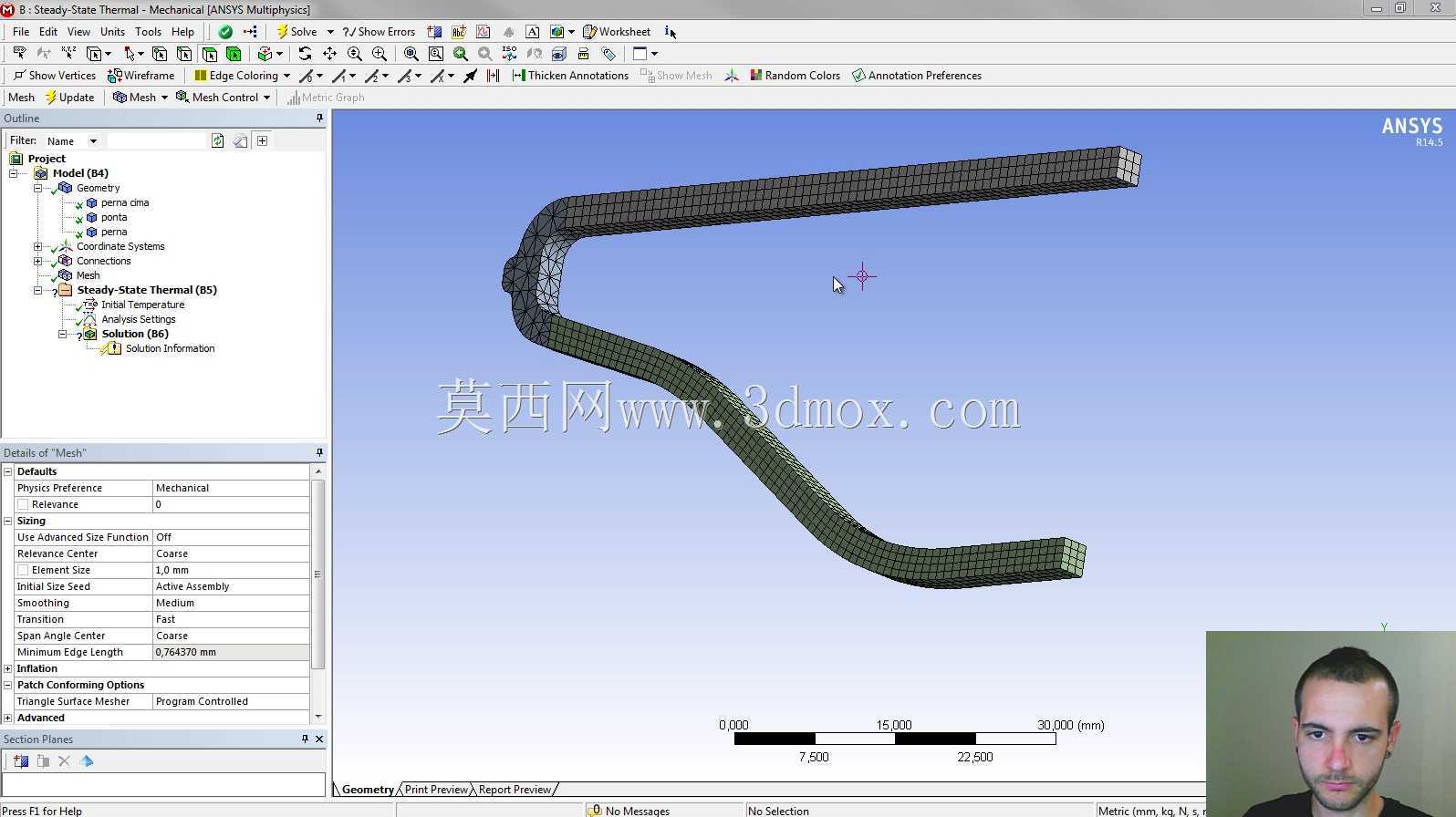

　　网格划分时需要在弯折段和焊缝位置做局部网格加密，从截图里的网格分布也能看到，圆弧过渡区域的单元尺寸明显小于平直段，就是为了更精准捕捉该区域的应力梯度变化，避免因为网格过粗导致应力计算结果偏差，误导后续的结构优化方向。从安装边界来看，这类构件的固定端通常采用端面焊接或者法兰螺栓连接的方式固定在基座或设备主体上，建模时需要根据实际安装形式约束对应自由度，如果是焊接固定，就要约束固定端端面的全部平动和转动自由度，如果是螺栓连接，还要考虑螺栓孔位置的局部应力分布，必要的时候要把螺栓连接的接触关系也纳入仿真设置里。承载端的载荷施加要贴合实际使用场景，如果是作为支撑臂使用，就要在承载端面施加垂直向下的均布载荷或者对应工位的集中载荷，日常做结构件仿真校核的时候，这类带弯折的管状焊接构件是很常见的分析对象，很多工装夹具、管路支撑、小型承载支架都会用到类似的结构形式，它的应用场景覆盖车间工位的物料承托、设备旁的管线固定支架、小型操作台面的支撑臂等多个生产场景，核心作用是在有限的安装空间内，通过弯折的形态避让周边已有设备或管线，同时承担指定方向的静载或小幅交变载荷。做这类构件的三维建模和仿真前置处理时，首先要明确实际工况下的载荷传递路径，这个构件的两个平直段分别对应安装固定端和载荷承载端，中间的圆弧过渡段是应力集中的高发区域，建模时不能为了简化随意加大过渡圆角，也不能忽略焊接位置的材料属性变化——焊缝区域的材料强度和母材存在差异，

　　同时还要考虑日常操作中可能出现的侧向偏载，不能只计算理想正载下的应力情况，否则实际使用中很容易因为偏载导致弯折段出现塑性变形甚至断裂。设计这类构件的时候，首先要根据预设的承载重量初选管材的壁厚和截面尺寸，弯折半径不能小于管材的最小弯曲半径，避免弯制过程中出现管壁瘪陷、开裂的问题，很多新手做设计的时候只看结构强度够不够，忽略了加工工艺的限制，最后画出来的结构根本没法在车间弯制出来，要么就是弯完之后管壁减薄量超标，实际承载能力远低于仿真计算的理论值。另外焊接位置的设计也要注意，两个管材对接的焊缝位置要尽量避开应力最高的弯折圆弧中点，最好设置在平直段距离弯折起点一定距离的位置，减少焊缝位置承受的交变应力，提升构件的疲劳寿命。

　　做有限元分析前的几何清理也很关键，要把建模过程中留下的小倒角、冗余线条、重合面都清理干净，不然划分网格的时候很容易出现畸形单元，导致仿真计算不收敛或者结果失真。从仿真的设置逻辑来说，这类构件通常先做静力学分析，校核最大应力是否低于材料的许用应力，最大变形量是否在使用要求的允许范围内，如果是承受反复载荷的工况，还要追加疲劳分析，核算构件的循环加载寿命。很多时候初次计算出来的结果会显示弯折段内侧应力偏高，这时候不要盲目加大整个构件的壁厚，那样会徒增整体重量和材料成本，可以针对性地在弯折段内侧增加加强筋，或者适当调整弯折半径，分散应力集中区域的载荷，在控制重量的前提下满足强度和刚度要求。这类构件的外形尺寸通常是根据现场安装空间反向推导的，

　　两个平直段的长度要匹配安装点和承载点的实际距离，不能出现安装后和周边设备干涉的情况，建模完成后还要做干涉检查，确认构件在全行程（如果是活动支撑的话）或者安装状态下，和周边的管线、设备结构没有位置冲突。另外管材的截面选择也要结合使用场景，如果是有防腐要求的户外场景，可能会选用不锈钢管材，如果是车间内部的普通工装，用普通碳素钢管材就能满足要求，还能控制加工成本。实际生产中，这类弯管构件弯制完成后还要做整形处理，保证弯折段的圆度，避免因为弯制变形导致安装面不平整，焊接的时候要采用对称焊接的方式，减少焊接变形，焊后还要做去应力处理，避免后续使用过程中因为焊接残余应力导致构件变形，影响安装精度和承载能力。
