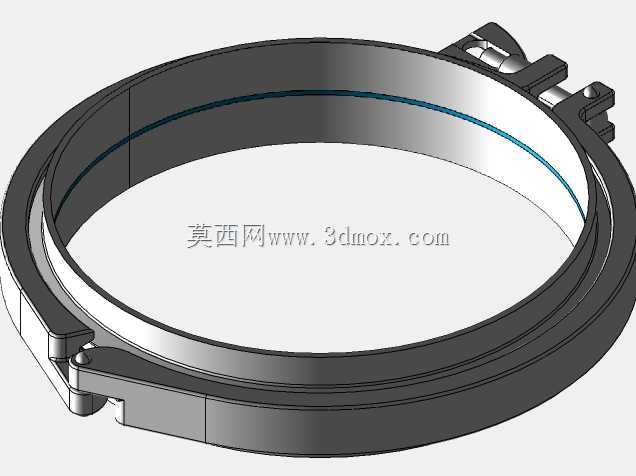

石油管道用快开式抱箍连接结构

　　在石油开采、集输及场站管路布设场景中，管路连接的可靠性与拆装效率直接影响运维作业的推进节奏，这款快开式抱箍结构正是针对石油管路中需频繁拆装、定期检修的管段设计的连接部件。不同于传统法兰连接需要多组螺栓对称紧固、拆装需耗费大量工时的结构形式，该抱箍采用单侧铰接、另一侧快锁的结构形式，铰接端通过销轴实现两个半环的开合动作，锁止端通过偏心压块或者楔形锁紧结构实现快速压紧，无需逐个拧动多组螺栓，单人即可完成管路的对接与拆卸操作，大幅缩短场站检修、管路改线时的停摆时长。从功能特性来看，该抱箍的内环面设置有适配密封件的环形槽位，安装时可配套对应压力等级的橡胶或者金属复合密封圈，当抱箍锁止时，两个半环的内环斜面会同步挤压对接管道端部的凸缘结构，

　　将两个管段的端面牢牢压合在密封圈两侧，实现管路的静密封，可适配石油输送场景中常见的油品、油气混合介质的密封需求，避免输送过程中出现跑冒滴漏问题。设计过程中，首先需要匹配对应公称通径的管道端部凸缘尺寸，抱箍的内环圆弧半径需要与管道凸缘的外圆尺寸保持合理的间隙配合，既保证开合过程中不会与凸缘发生卡滞，又要保证锁止时压紧力能够均匀作用在凸缘的整个圆周面上，避免局部应力集中导致密封失效或者部件变形。铰接端的销轴孔位置需要经过反复校核，要保证两个半环开合至最大角度时，能够直接从管道径向完成套装，不需要沿管道轴向窜动较长距离，适配管路布设时相邻管段间距较小、轴向操作空间不足的安装场景；锁止端的锁紧行程需要匹配密封件的压缩量要求，

　　既要保证密封圈能够达到设计压缩比实现可靠密封，又要避免锁紧力过大导致密封圈被过度挤压出现永久变形，缩短密封件的使用寿命。从安装边界来看，该抱箍的整体外圆尺寸相比同规格法兰连接结构缩小近百分之四十，径向占用空间更小，适合场站中管路排布密集、相邻管路间距有限的布设场景；抱箍的轴向宽度仅覆盖管道端部凸缘的位置，不需要在管道上预留较长的法兰焊接余量，对于现场修配的管段，只需要在管端焊接标准凸缘即可配套使用，降低现场管路加工的精度要求。在结构强度设计上，抱箍的半环主体采用环形变截面设计，靠近锁止和铰接位置的截面厚度适当增加，抵消锁紧时该位置的应力集中问题，半环中段的厚度在满足强度要求的前提下适当减薄，控制部件整体重量，

　　降低高空管路布设时的安装作业强度。实际应用中，该类抱箍除了石油场站的固定管路连接外，还可用于临时输油管线的快速对接，比如野外采油作业的临时管线铺设、抢险作业的应急管路连接，不需要复杂的紧固工具，仅通过配套的扳手甚至手动操作即可完成锁止，大幅提升临时管路的布设效率。建模过程中，铰接端的销轴与孔的配合间隙需要控制在合理范围，间隙过大会导致两个半环对接时出现错位，影响锁紧后的同轴度，间隙过小则会导致开合动作卡涩，在野外有沙尘的作业环境下容易出现动作不畅的问题；锁止端的压紧面需要做圆弧过渡处理，避免锁紧过程中出现应力切削，长期使用后出现部件磨损导致锁紧力下降。内环的密封槽位置需要与管道凸缘的密封面对齐，保证密封圈受压均匀，对于有防腐要求的应用场景，抱箍表面可做镀锌或者喷塑处理，适应石油场站户外露天布设的防腐蚀需求，延长部件的更换周期。
