4英寸RJT卫生级管路连接活接环结构

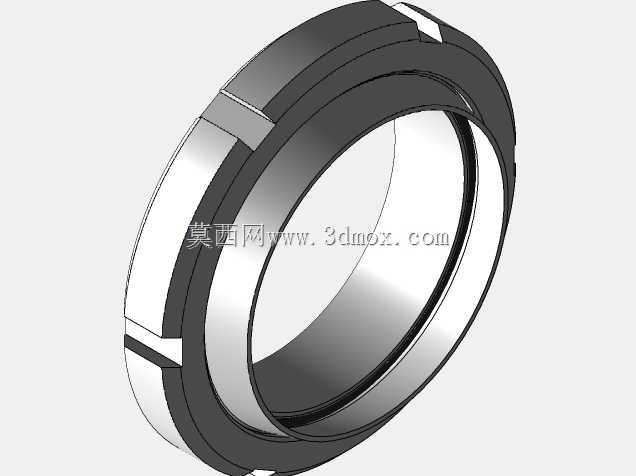

　　在食品加工、生物医药、日化饮品等对管路卫生等级有严苛要求的生产场景中，管路的可拆卸连接结构直接影响整套输送系统的密封性、清洁便利性与运维效率，RJT标准的环形连接构件正是这类卫生级管路系统里的核心承压连接件。不同于普通工业管路的螺纹或法兰硬连接，这款4英寸规格的RJT连接环采用对开式卡合结构，安装时无需旋转整段管路，只需将连接环卡入两端接头的限位槽内，通过环体自身的锥面配合逐步收紧，就能让两端接头的密封端面紧密贴合，既避免了管路旋转带来的密封件扭曲磨损问题，也大幅降低了狭窄安装空间内的操作难度。从结构设计逻辑来看，这款连接环的整体轮廓采用等宽环形基体，环体内侧加工有与RJT标准接头完全匹配的阶梯卡槽，卡槽的锥面角度经过反复校核，

　　既能保证锁紧过程中受力均匀传递到接头密封面，又不会因为锥度过大导致锁紧后拆卸困难，环体外侧均匀分布的四个凸台是专门为扳手施力设计的受力位，凸台的高度与宽度经过优化，既可以适配通用的管钳工具，也能避免凸台过高造成的卫生死角，减少生产过程中物料残留与细菌滋生的风险。在实际安装边界上，这款4英寸规格的连接环适配公称通径100mm的卫生级管路，安装时需要预留的径向操作空间不超过环体外径30mm，轴向安装余量仅需15mm，非常适合在设备密集、管路排布紧凑的生产车间内使用，比如乳品生产线的CIP清洗回路、制药车间的纯化水输送管路、啤酒酿造的物料输送段，都能看到这类连接环的应用。不同于焊接式管路连接，这种活接结构可以在不切割管路的前提下快速拆卸，

　　方便定期对管路内壁进行清洁、检查与密封件更换，完全符合食品医药行业的卫生级设计规范。从受力特性来看，连接环的基体采用整体式加工结构，没有额外的拼接焊缝，环体的壁厚经过强度校核，在1.0MPa的常规工作压力下不会出现形变或断裂，环体表面做了圆弧过渡处理，所有棱角位置都做了R2以上的圆角，既避免了安装过程中划伤操作人员，也不会在清洁时残留清洁液或生产物料。在实际选型过程中，需要注意连接环的卡槽尺寸必须与对应规格的RJT公头、母头完全匹配，不能与其他标准的卫生级接头混用，否则会出现密封不严、锁紧失效的问题，安装时要保证两端接头的密封端面完全对中，再逐步对称施力锁紧连接环，避免单边受力导致密封面偏斜泄漏。很多现场运维人员容易忽略的点是，

　　这类连接环虽然采用不锈钢材质加工，但长期接触酸碱类清洗液后依然需要定期检查环体卡槽的磨损情况，如果卡槽出现磨损台阶，会导致锁紧行程变大，密封面比压不足，进而出现管路泄漏的问题，这时候就需要及时更换连接环，避免生产过程中出现物料泄漏的风险。在三维建模过程中，这类环形连接件的建模重点在于卡槽锥面的角度准确性、凸台位置的均匀分布以及所有圆角过渡的一致性，建模时需要优先保证配合尺寸的公差符合RJT标准要求，其次再优化外观的细节特征，避免因为建模尺寸偏差导致后续3D打印或机加工的零件无法与标准接头适配。很多新手建模时容易把连接环的卡槽深度做浅，导致实际装配时无法完全卡入接头的限位槽，或者把凸台的位置做偏，导致扳手施力时出现打滑的问题，这些细节都需要在建模阶段对照标准尺寸反复核对。在整套管路系统的装配模拟中，这类连接环的装配顺序也需要特别注意，必须先将连接环套入其中一端的管路，再将两端接头的密封面对齐，最后移动连接环到卡合位置完成锁紧，如果装配顺序错误，会出现连接环无法安装到位的问题，这也是管路三维装配仿真中经常出现的干涉问题来源。
