冲压式电气接线端子结构设计

　　这类冲压成型的导电端子，是低压电气回路里最常见的基础连接件，日常在配电箱二次回路、家电内部控制线束、工业设备信号接线、车载低压线束总成里都能见到它的身影，核心作用是实现导线与导电排、导线与PCB板、导线与器件引脚之间的可靠电气连接，同时保证足够的机械抱紧力，避免设备运行过程中受振动、温度循环影响出现接触松脱、接触电阻超差的问题。

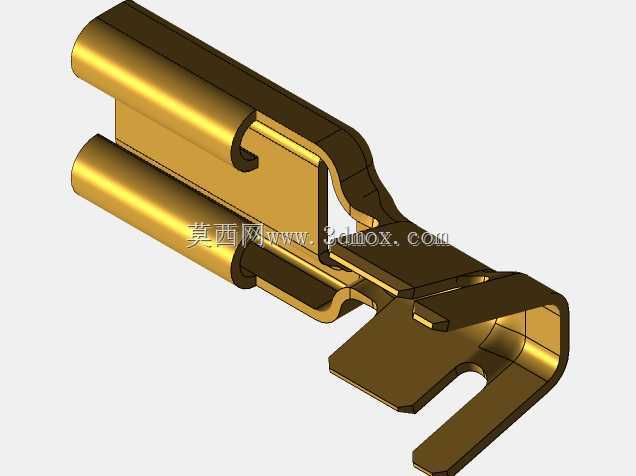

　　从结构设计逻辑来看，这个端子采用单张高弹性锡磷青铜带一体冲压弯折成型，没有额外的拼接铆接工序，适合高速连续冲床批量生产，材料本身的弹性可以保证长期使用后的抱紧力留存率，表面做镀锡处理，一方面降低接触电阻，另一方面提升抗氧化能力，避免潮湿环境下出现铜氧化层导致的导通失效。端子上部的双卷边圆筒结构是导线压接区，两个平行的卷边槽分别对应导线的线芯与绝缘层：靠内侧的卷边在压接后会紧密咬合剥除绝缘层的铜导线，实现低电阻的导电连接，压接后的截面会形成规整的六边形抱紧结构，保证每一股铜线都能被充分压紧，不会出现散丝、虚压的问题；靠外侧的卷边则会压合在导线的绝缘外皮上，形成应力释放结构，当线束受到外部拉扯、弯折的时候，拉力会被绝缘层压接区承担，不会直接作用在铜芯压接位置，避免长期拉扯导致线芯断裂、接触不良。

　　端子中部的过渡弯折区做了圆弧过渡处理，没有直角锐边，一方面是冲压成型时避免材料应力集中导致的弯折开裂，另一方面可以在装配时引导端子顺利进入塑壳的安装卡槽，不会刮伤塑壳内壁或者相邻的绝缘部件。下部带缺口的平直翼片是安装固定与导电接触区，这个翼片可以直接插入PCB板的对应焊孔进行波峰焊固定，也可以卡入接线座的导电卡槽内，靠自身弹性实现与导电件的紧密贴合，翼片上的缺口是装配定位结构，安装时可以卡在塑壳的定位凸台上，避免端子在塑壳内出现前后窜动，保证插接线束时的位置精度。

　　从安装边界尺寸来看，这类端子属于小规格冷压接线端子，适配的导线截面积在0.5-1.5平方毫米之间，对应的额定载流量在10A以内，适合控制回路、信号回路的小电流接线场景；压接区的卷边内径在压接前略大于对应线径的导线外径，方便工人或者自动压接机快速把导线插入到位，压接后整体厚度不超过2.5毫米，相邻端子在塑壳内的安装间距可以做到3.81毫米，能够满足高密度接线的布局需求，不会出现相邻端子之间的电气间隙不足问题。

　　在实际选型使用时，需要注意压接模具的匹配度，不同线径对应的压接钳口高度需要做对应调整，压接力度过大会导致铜丝被压断，压接力度不足则会导致抱紧力不够，容易出现松脱；同时端子的存储需要避免潮湿、含硫的环境，防止表面镀层出现腐蚀，影响接触性能。这类一体冲压的端子相比螺丝锁紧式的接线结构，装配效率更高，适合大批量的线束加工场景，只要压接参数控制到位，连接可靠性完全可以满足工业级设备的使用要求，在自动化设备线束加工、家电整机装配、低压电气柜组装等场景已经有非常成熟的应用。
