1.5寸三片式快装球阀结构设计

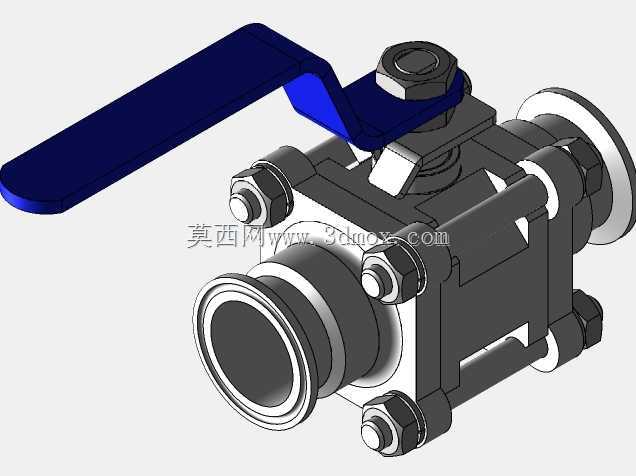

　　这款三片式结构的手动球阀，核心适配公称通径1.5英寸的洁净流体管路场景，在食品饮料输送、制药纯化水回路、精细化工配料管线这类需要频繁拆装维护、对管路内壁清洁度有要求的工况中应用十分广泛。区别于普通两片式球阀的一体式阀体结构，三片式的设计将阀体拆分为中间主体与两侧端接段三个独立部分，通过周向均匀布置的螺栓组件完成锁紧装配，这种结构最大的优势在于后期维护时，无需将整个阀门从管路上完全拆卸，只需松开周向的锁紧螺栓，即可将中间的阀芯、阀杆密封组件整体取出，完成密封件更换、阀芯清洁等操作，大幅降低洁净管路的维护停机时间，也能避免反复拆装管路快装接头带来的密封错位风险。

　　从功能特性来看，这款球阀采用直通式流道设计，阀芯为带通孔的球体结构，当手柄转动至与管路轴线平行位置时，球体通孔与管路完全对中，流道阻力极小，不会造成输送介质的压降损失，也不容易在阀腔内部残留介质，适配CIP在线清洗的工艺要求；当手柄转动90度至与管路垂直位置时，球体密封面与阀座紧密贴合，实现管路的完全截断，密封可靠性高，手动操作的力矩也相对适中，现场操作人员无需额外辅助工具即可完成开关动作。手柄采用弯折式的钢板冲压结构，这种弯折造型一方面可以避让阀体上方的阀杆锁紧螺母，避免开关过程中手柄与阀体部件发生运动干涉，另一方面加长的力臂也能进一步降低操作力矩，同时手柄末端的平直造型也方便现场加装锁具，实现阀门开关状态的锁定，避免误操作带来的工艺风险。

　　设计过程中，首先需要明确的是安装边界的尺寸控制，两侧的快装卡盘端接需要匹配标准1.5英寸卫生级卡箍的连接尺寸，卡盘的外径、密封面的倒角角度都需要符合对应快装标准的公差要求，保证现场安装时可以和同规格的快装接头、卡箍、密封垫完全适配。中间阀体部分的外形尺寸需要兼顾流道通径与结构强度，周向布置的锁紧螺栓数量需要根据公称压力等级计算确定，既要保证螺栓锁紧力足够抵抗管路内压带来的阀体分离力，也要避免螺栓数量过多造成阀体外形臃肿、重量过大。阀杆部分采用防吹出结构设计，阀杆从阀体内部装入，即使在阀杆密封失效、管路带压的情况下，阀杆也不会被内部压力顶出造成介质泄漏，这一点在压力管路的安全设计中是必须考虑的要点。

　　在实际选型适配时，需要注意这款阀门的安装方向不受限制，水平、垂直管路都可以安装，但手柄的操作空间需要预留足够，保证90度开关行程内没有其他管路或设备部件遮挡。阀座密封材质通常根据输送介质的特性选择，输送普通水或中性流体时可采用聚四氟乙烯材质，耐温范围宽且摩擦系数低，操作力矩小；如果是输送有一定温度的腐蚀性介质，则需要更换为适配的氟橡胶或改性聚四氟乙烯密封件，这部分在三维结构设计时已经预留了密封件的安装槽尺寸公差，方便不同工况下的密封件替换。另外，三片式阀体的结合面处采用平面密封结构，装配时依靠螺栓的均匀锁紧力保证结合面的密封性能，建模时已经考虑了密封垫的压缩量空间，避免装配后出现密封压合过度或者压合不足的问题。

　　从结构细节来看，球体与两侧阀座的配合精度直接影响阀门的密封性能和操作力矩，建模时球体的圆度、表面粗糙度都按照卫生级阀门的要求做了结构预留，保证流通面光滑无死角，不容易滋生细菌或残留介质。阀杆与球体的连接采用扁方传动结构，相比销钉连接的结构，扁方传动的接触面积更大，承受扭矩的能力更强，长期开关操作也不容易出现传动部件的磨损松动。阀体两侧的端接段与中间主体的定位采用止口结构，装配时可以自动对中，保证两侧流道与中间球体通孔的同轴度，避免出现流道错位造成的流阻增大、密封面偏磨等问题。
