手动杠杆式快速压紧夹钳结构设计

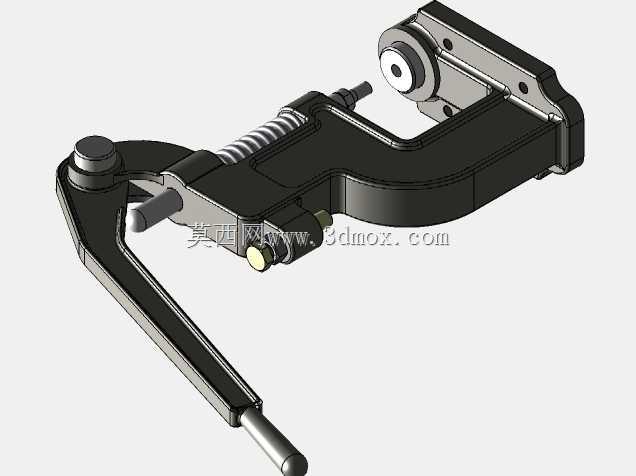

　　这款手动杠杆式压紧夹钳，是工装夹具领域里应用极广的手动压紧元件，在小批量零件加工、工位装配、工件检测定位的场景里，它的出场率远高于气动、液压类压紧件，毕竟不需要外接动力源，单靠操作人员手动扳动杠杆就能完成工件的压紧与松脱，在没有气源、电源布设的零散工位，或是需要频繁换型的柔性工装台面上，这类夹钳的适配性极强。从结构逻辑来看，它采用了复合杠杆加弹簧复位的组合设计，扳动手柄时，力通过铰接的连杆传递到压头端，利用杠杆的力放大效应，操作人员只需要施加很小的握力，就能在压头端输出足够大的压紧力，足以应对常规铝件、塑料件、薄钢板的装夹需求，不会因为压紧力不足导致工件在加工或装配过程中移位。夹钳的主体安装座采用C型开口结构，

　　安装时可以直接通过座体上的两个安装孔，用螺栓固定在工装基板或者工作台面上，安装边界的预留空间不需要太大，C型开口的跨度刚好能避开工件的侧边轮廓，不会和待装夹的工件结构产生干涉。压头端做了可微调的结构设计，端部的压头可以根据工件的压紧面高度做小范围的行程调整，适配不同厚度的工件装夹，不需要额外加装垫片来补偿高度差，调整到位后靠锁紧结构固定，反复扳动也不会出现压头移位的问题。复位弹簧套设在连杆的外侧，当操作人员反向扳动手柄松开工件时，弹簧的回弹力会带动连杆机构自动复位，不需要手动去拨回压头，操作的流畅度更好，也能避免压头在松脱后因为重力下坠刮伤工件表面。整个夹钳的铰接部位都做了衬套镶嵌设计，长期反复扳动使用时，

　　铰接位置的磨损量会控制在很小的范围内，不会因为铰接间隙变大导致压紧精度下降，日常维护只需要定期在铰接点滴注少量润滑油即可，不需要复杂的拆解保养。在实际的产线应用里，这类夹钳常被用在焊接工装的工件定位、木质家具的组装压紧、电子壳体的粘接固定、小型零件的钻孔攻丝定位等场景，相比传统的螺栓压紧方式，它的装夹效率能提升数倍，操作人员不需要反复拧动螺栓，单次压紧和松脱的动作只需要一秒左右就能完成，对于需要频繁上下料的工位来说，能大幅降低操作人员的动作疲劳度。设计这款夹钳的三维结构时，首先要确认的是杠杆的力臂比例，力臂比过大会导致手柄扳动行程过长，操作起来费力，力臂比过小则会导致压头输出力不足，无法满足压紧需求，需要结合目标压紧力的需求，

　　反复核算铰接点的位置，确保在手柄扳动到锁止位置时，整个连杆机构刚好越过死点，这样就算压紧过程中工件有轻微的振动，夹钳也不会意外松脱，锁止的可靠性完全靠机械结构本身来保证，不需要额外的锁止销或者卡扣结构。夹钳的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，操作人员在扳动手柄的时候不会被割伤，符合工装设备的安全设计要求，手柄的末端做了加长设计，握持的时候手感更贴合，就算长时间反复操作，手部的不适感也会更轻。安装座的底面做了平面度要求，固定在工装台面上之后不会出现翘曲，保证压头的压紧方向始终垂直于工件的安装基准面，不会出现压偏、压斜的问题，压头的端面做了防滑的纹路处理，压紧光滑表面的工件时不会出现打滑移位的情况。从安装边界来看，夹钳在锁止状态和松开状态的外轮廓尺寸都做了紧凑化设计，在多工位密集排布的工装板上，相邻的夹钳之间不会出现运动干涉，可以根据工件的定位需求，在工装板上灵活布置多个夹钳，从不同方向对工件进行压紧固定，不会因为夹钳本身体积过大占用过多的工装空间。
