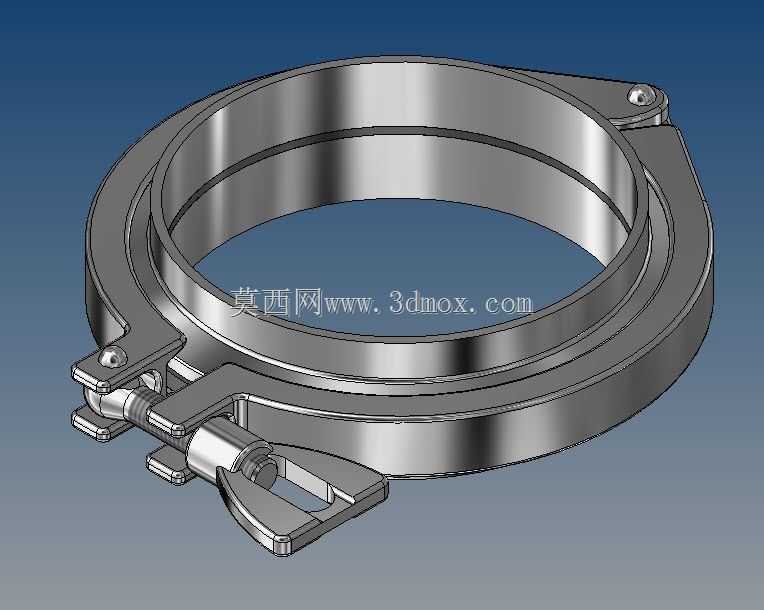

4英寸快开式不锈钢管道抱箍卡接结构

　　在食品饮料、生物医药、精细化工的洁净流体输送管路系统中，快开卡箍是实现管路快速拆装、频繁清洗作业的核心连接件，这款4英寸规格的卡箍结构，正是针对大口径洁净管路的快接需求设计，适配公称直径100mm左右的卫生级法兰接头，在CIP在线清洗、物料批次切换、管路临时改接的场景下，无需专用工具即可完成管路的锁紧与拆卸，大幅降低运维环节的拆装工时。

　　从结构功能来看，这款卡箍采用双瓣式铰接环体搭配偏心快锁手柄的结构，环体内侧加工有与接头法兰凸缘匹配的梯形卡槽，锁紧时卡槽可同时包覆两侧对接法兰的外缘，配合法兰间的密封垫圈，可在0.6-1.0MPa的工作压力下实现可靠密封，铰接端采用销轴连接，开合时两瓣环体不会分离脱落，避免拆装过程中零件散落丢失；锁紧端的偏心凸轮手柄在扳动到锁止位置时，可通过凸轮行程的过盈量提供持续的锁紧预紧力，手柄末端的镂空结构既可以减轻零件自重，也方便操作人员在戴防护手套的场景下施力操作，锁止后手柄可贴合环体外侧，不会在管路周边形成突出的磕碰风险点。

　　设计过程中首先要匹配对接法兰的轮廓尺寸，环体内侧卡槽的截面角度、深度需要与标准卫生级法兰的凸缘完全契合，既要保证锁紧时卡槽与法兰面的接触面积足够，避免局部应力集中导致法兰变形，也要预留0.2-0.3mm的间隙，方便对接时法兰可以顺利卡入卡槽；铰接销轴的位置需要反复校核，要保证两瓣环体开合到最大角度时，法兰可以从环体侧面顺利放入，同时锁止状态下铰接处不会出现结构干涉。偏心凸轮的轮廓曲线是整个结构的设计核心，凸轮的升程需要匹配环体锁紧所需的张紧量，既要保证锁止后有足够的预紧力压缩密封垫圈实现密封，也要避免升程过大导致扳动手柄时需要的操作力过大，同时凸轮的锁止位置需要设计在过死点位置，避免管路运行过程中受振动、压力波动影响出现手柄自行松脱的问题。

　　安装边界方面，这款4英寸卡箍的环体外径约145mm，轴向宽度约22mm，安装时需要在管路对接位置预留至少30mm的径向操作空间，方便扳动手柄完成锁止与解锁动作；铰接端的销轴轴向突出量约5mm，管路排布时需要注意避开周边的其他管线、支架结构，避免出现安装干涉。卡箍整体采用304或316L不锈钢材质加工，表面经过抛光处理，粗糙度可达Ra0.8以下，无卫生死角，不容易积存物料残留，符合洁净管路的卫生要求，锁紧机构的销轴、凸轮等活动部件也采用同材质不锈钢加工，长期在潮湿、有腐蚀性介质的环境下使用也不会出现锈蚀卡滞的问题。

　　实际选型应用时，需要注意卡箍的适配压力与管路工作压力的匹配，在输送高温流体、有脉冲压力的管路场景中，可以在手柄锁止位置加装防松卡销，进一步提升连接可靠性；日常维护时只需要定期清理铰接处、凸轮接触面的物料残留，涂抹少量食品级润滑脂即可保证操作顺畅，不需要复杂的保养流程。相比传统的法兰螺栓连接结构，这种快开卡箍的拆装效率可以提升80%以上，尤其适合需要频繁拆装的工艺管路段，在不降低连接可靠性与密封性能的前提下，大幅降低管路运维的人工成本。
