卫生级快装式手动蝶阀结构设计

　　这款手动快装蝶阀的结构设计，核心面向食品加工、生物医药、精细化工等对管路洁净度有严苛要求的流体输送场景，这类场景下管路需要定期拆洗消毒，不能存在清洁死角，同时阀门的启闭操作要足够便捷，一线操作人员无需额外工具就能完成开关动作，还要保证管路通断状态的可靠性，避免出现介质渗漏、启闭卡涩的问题。从实际使用的角度出发，这类阀门通常安装在罐体出料口、管路分段接驳位置、洁净介质输送支管段，用来控制水、药液、乳品、酒类等低粘度洁净流体的通断，部分带调节限位结构的同类型产品也可用于小流量工况的节流调节，但这款结构的定位以通断控制为主，不适合长期处于节流状态，否则密封面长期受介质冲蚀会提前出现密封失效的问题。

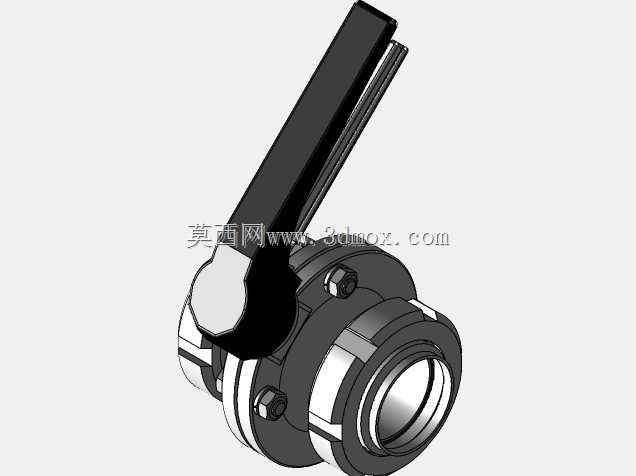

　　设计过程中首先考虑的是安装边界的适配性，快装卡箍式的连接端采用标准卫生级管路接头尺寸，能和同规格的快装卡箍、密封圈直接适配，不需要额外焊接法兰或者加工螺纹，安装时只需要将阀门两端对准管路接头，套上卫生级卡箍拧紧卡箍螺栓即可完成固定，安装效率比法兰式、螺纹式连接高很多，也方便后期拆卸清洗、更换密封件。整体外形的径向尺寸围绕管路通径做了紧凑化处理，手柄处于全开状态时沿管路轴向延伸，不会占用过多径向安装空间，在排布密集的洁净管路群里也能顺利安装，不会和相邻管路、支架产生干涉；手柄处于全关状态时垂直于管路轴向，操作人员可以直观通过手柄角度判断阀门的启闭状态，不需要额外加装阀位指示器，降低了结构复杂度和后期维护成本。

　　功能结构上，驱动部分采用杠杆式长手柄设计，手柄长度经过力矩匹配，操作人员只需要施加很小的力就能带动阀杆转动，实现蝶板的90度回转，完成全开或者全关动作，手柄根部设置了定位卡槽，当蝶板转动到全开、全关位置时，手柄上的弹性定位销会自动卡入对应的卡槽，避免管路内介质流动产生的冲击力带动蝶板自行转动，导致通断状态意外改变。密封结构采用全包覆式的阀座设计，蝶板边缘完全被食品级密封材料包裹，转动过程中密封面和阀座的接触压力均匀，不会出现局部磨损过快的问题，同时阀体内腔没有多余的凹槽、螺纹孔等容易积存介质的结构，介质流过时不会残留滞留物，满足CIP在线清洗的要求，清洗液可以顺利带走阀腔内的所有残留介质，不会出现微生物滋生的问题。

　　阀杆和阀体之间的密封采用多重O型圈结构，不需要额外添加填料，避免了填料磨损产生的碎屑掉入管路污染介质，同时阀杆和蝶板之间采用无销连接结构，消除了销钉连接带来的间隙和清洁死角，也避免了长期使用后销钉锈蚀、脱落导致的阀门失效问题。阀体两端的连接端面加工有标准的密封槽，安装时和管路接头之间的密封圈受压均匀，不会出现偏压导致的渗漏问题，密封槽的深度和宽度匹配标准卫生级密封圈尺寸，后期更换密封件时不需要单独定制配件，通用的标准备件就能直接替换。

　　从建模的细节处理来看，所有和介质接触的边角都做了圆弧过渡处理，没有尖锐的直角棱边，一方面是避免清洗时直角位置积存介质，另一方面也避免安装、清洗过程中尖锐边角划伤操作人员。阀体外部的结构尽量做了简化，没有多余的凸台、凹槽，外表面光滑平整，日常擦拭清洁时不容易积灰，符合洁净车间的设备外观要求。整体结构的零件数量很少，除了阀体、蝶板、阀杆、手柄、密封件、定位销、连接螺栓之外没有多余的零件，后期维护时只需要拆开手柄端的固定螺栓，就能抽出阀杆、取出蝶板和阀座，更换易损件的过程不需要复杂的专用工具，一线设备维护人员经过简单培训就能完成操作，大幅降低了设备的后期维护成本。

　　在实际选型适配时，需要注意这款阀门的工作压力边界，其结构强度匹配低压洁净管路的使用要求，不适合高压、高粘度、含固体颗粒的介质输送场景，否则容易出现蝶板卡涩、密封面磨损过快的问题；安装时要注意管路两端的同轴度，虽然快装结构有一定的容错能力，但如果管路错位量过大，会导致阀门两端受力不均，长期使用会出现阀座变形渗漏、阀杆转动卡涩的问题。另外手柄的操作空间需要预留足够，保证操作人员能顺利扳动手柄完成90度回转，不要在手柄的转动路径上布置其他管路或者支架，避免影响阀门的正常操作。
