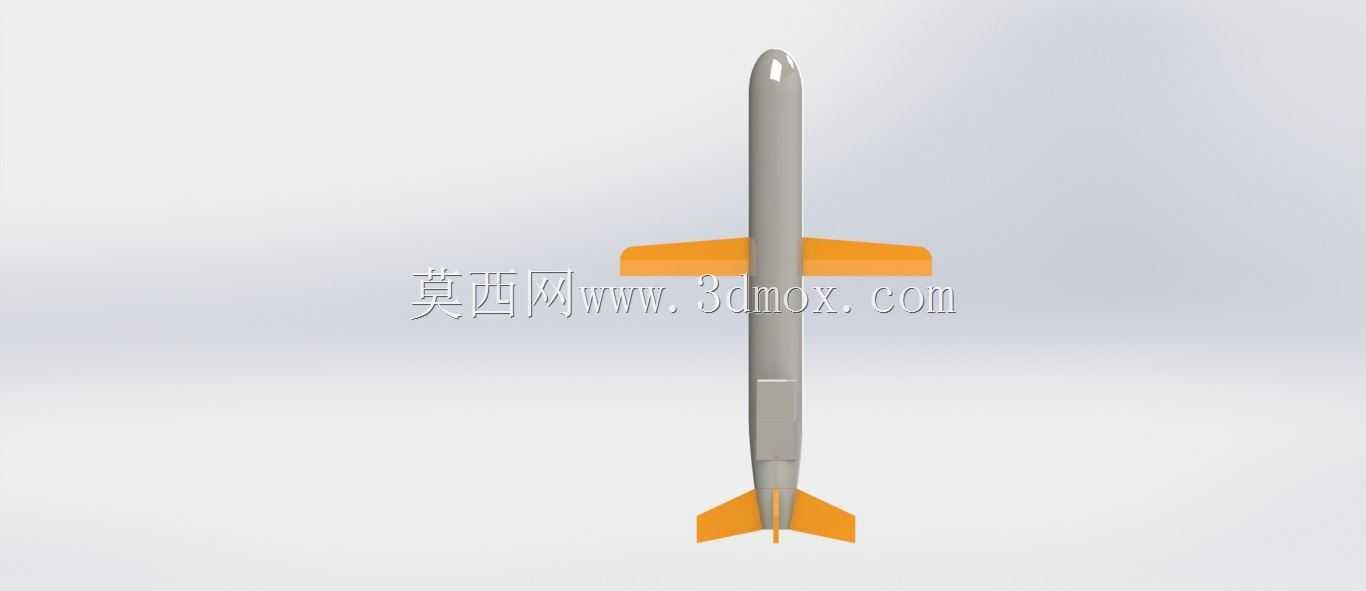

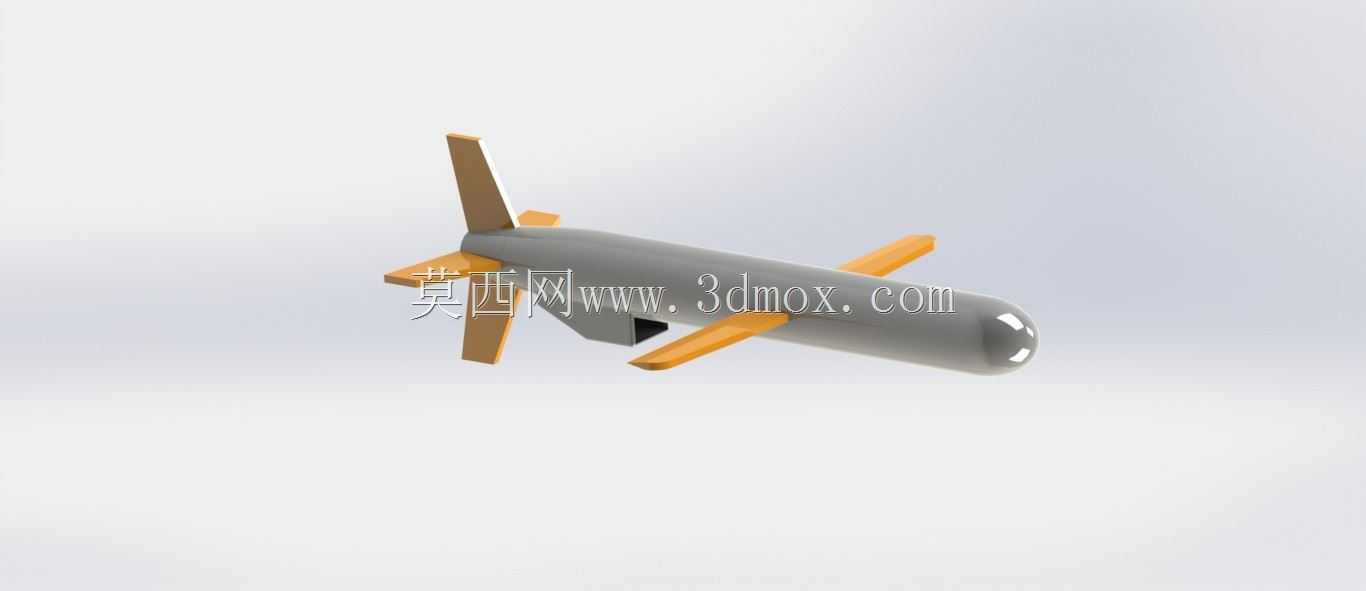

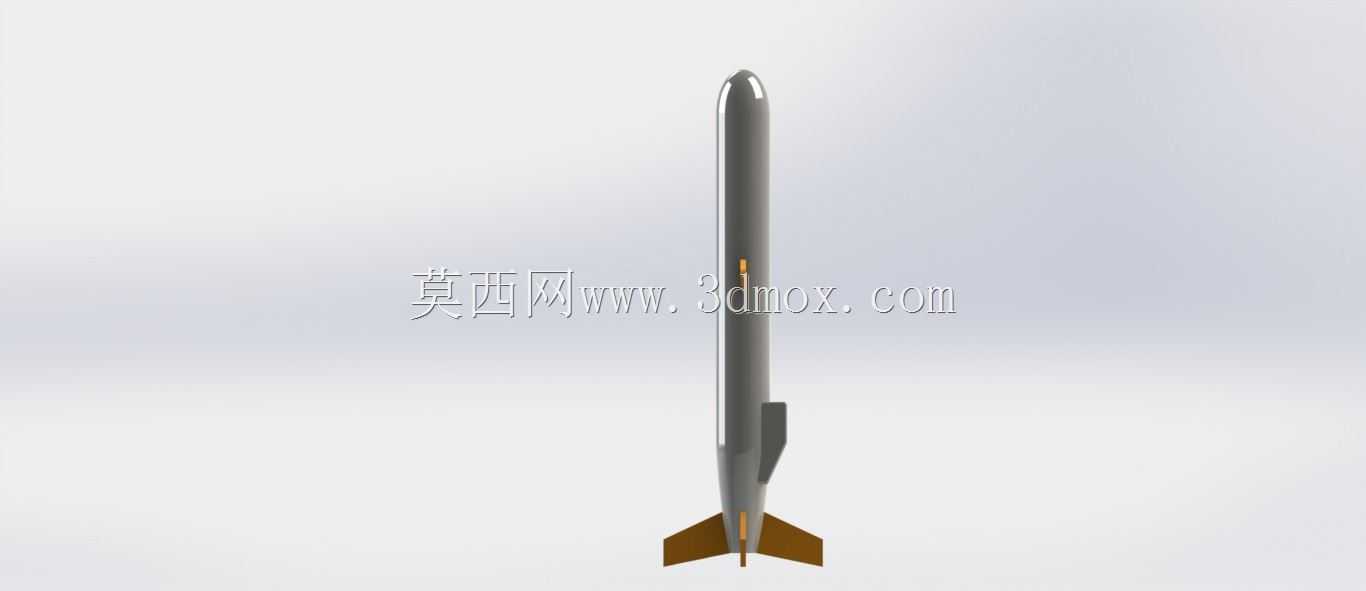

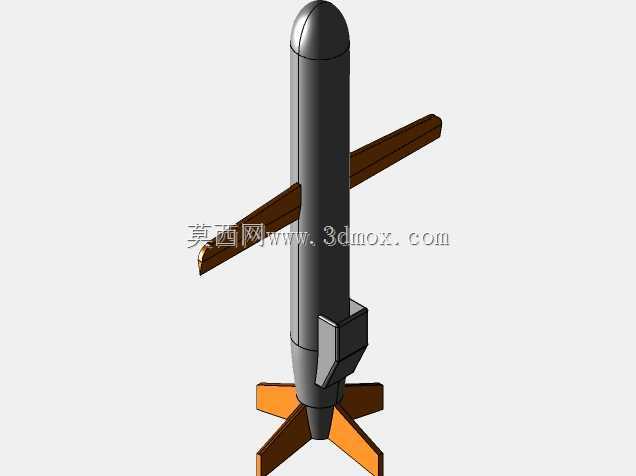

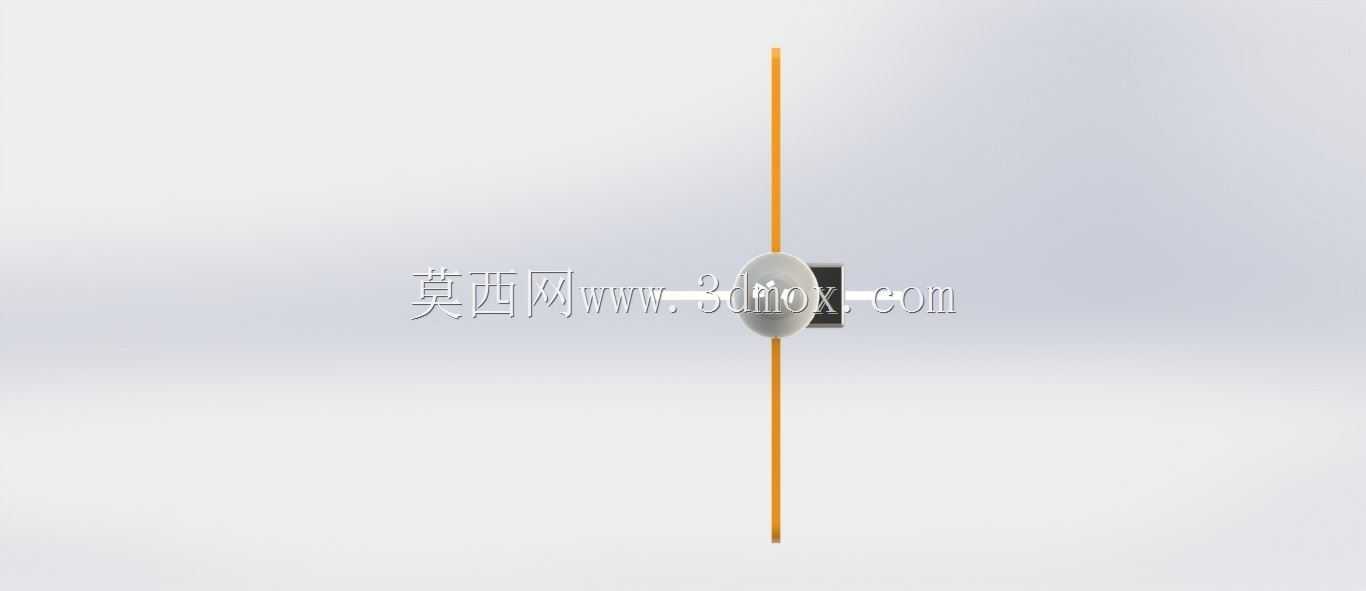

BGM-109战斧巡航导弹结构三维数模

　　该巡航导弹三维数模完整还原了弹体气动布局与核心结构特征，建模过程中严格遵循飞航武器的气动设计逻辑，首先围绕弹体中段的主承力舱段搭建基准骨架，将燃料舱、制导舱、战斗部舱、动力舱的轴向排布边界逐一明确，确保各舱段的接口位置、径向尺寸完全匹配实际装备的装配逻辑。弹体头部采用卵形整流罩设计，曲面曲率经过多轮调整，既满足高速飞行时的减阻需求，也为红外、雷达导引头预留了足够的安装空间，整流罩与弹身主体的衔接处做了平滑过渡处理，避免飞行过程中产生额外的气动干扰。弹翼采用折叠式结构设计，数模中完整呈现了弹翼的展开状态形态，弹翼的翼型选用低阻亚音速翼型，后掠角度匹配导弹巡航阶段的飞行速度区间，弹翼与弹身的连接转轴位置经过反复校核，

　　确保折叠状态下弹翼完全收纳于弹身侧面的凹槽内，不会超出弹体最大径向轮廓，满足发射筒内的装载尺寸要求。尾部的尾翼采用X型布局，四片尾翼均匀分布在弹尾圆周方向，每片尾翼的翼面角度、安装位置都经过气动配平计算，能够在飞行过程中为弹体提供足够的航向与俯仰稳定力矩，尾翼与弹尾发动机舱的衔接处做了整流处理，减少尾部紊流对飞行稳定性的影响。弹体尾部的发动机喷口采用收敛式结构设计，喷口的内壁曲面、安装法兰的连接孔位都在数模中做了细节还原，能够直观呈现涡轮风扇发动机与弹体的装配关系。从实际应用场景来看，这类飞航式远程打击武器主要用于远程精确打击地面固定高价值目标，弹体的整体尺寸设计需要兼顾多平台发射的适配性，无论是舰载垂直发射系统、潜载鱼雷管发射，

　　还是陆基机动发射装置，都要求弹体的最大直径、总长度控制在标准发射筒的尺寸边界内，数模中弹体的径向最大尺寸、轴向总长都严格遵循这一设计约束，弹体表面的凸起结构，比如通信天线窗口、辅助进气口等部件，都做了半埋式处理，尽可能降低弹体整体的雷达反射截面积，同时避免这些凸起结构超出弹体轮廓影响发射装填。建模过程中对弹体各舱段的连接结构做了简化还原，能够清晰看到各舱段之间的连接法兰定位特征，方便结构设计人员理解这类武器的模块化设计思路——不同功能舱段可以根据任务需求快速更换，比如更换不同类型的战斗部、升级制导舱段的元器件，不需要对弹体整体结构做大幅改动。弹体的重心位置在数模中做了隐含的配重逻辑体现，燃料舱布置在弹体中部靠前位置，

　　战斗部布置在燃料舱前方，发动机舱布置在弹体尾部，这样的排布能够让弹体的重心在整个飞行过程中随着燃料消耗始终保持在气动焦点附近，保证飞行姿态的稳定性。对于从事军工产品结构设计、飞行器气动布局研究的从业者来说，该数模能够直观呈现亚音速巡航导弹的典型结构布局，可作为飞航武器结构设计的参考案例，帮助设计人员理解弹翼折叠机构、尾翼气动布局、舱段模块化连接等设计要点，在开展同类型产品设计时，可以参考其尺寸边界控制思路、气动外形优化逻辑，平衡飞行性能、装载适配性、结构可靠性之间的设计矛盾。
