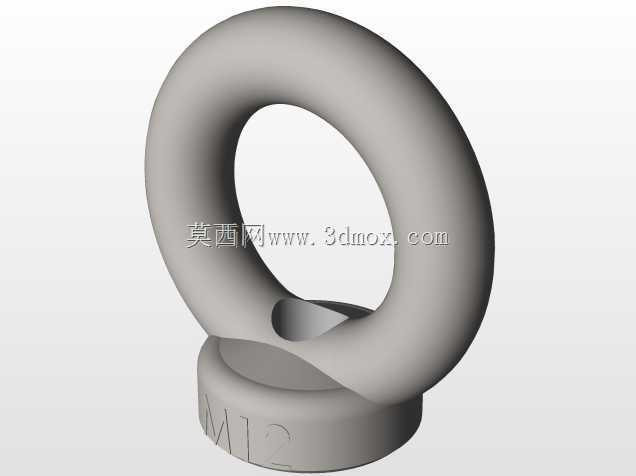

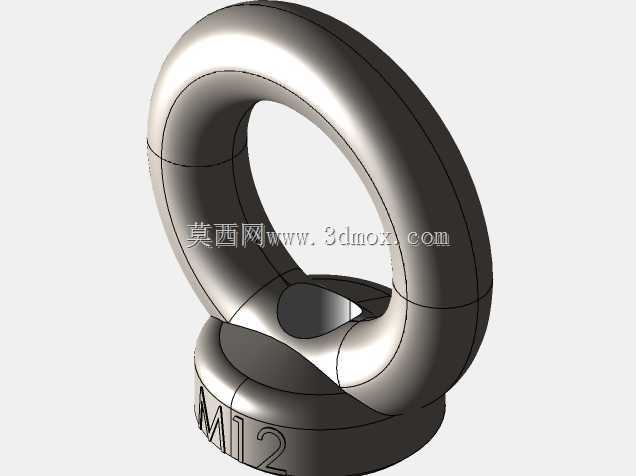

M12规格吊环螺母连接紧固结构设计

　　在车间小型设备移位、户外轻型构件吊装、机电管线临时悬挂这类日常作业场景里，M12规格的吊环螺母是出镜率极高的连接件，很多结构工程师做吊装点位设计时，最先核对的就是这类零件的安装边界与受力匹配度。从实际使用场景来看，这类带环形吊耳的螺母，核心作用是在被固定构件上提供一个可靠的绳索、吊具连接点位，区别于普通六角螺母仅做轴向锁紧的功能，它的环形结构直接集成了挂接功能，不需要额外焊接吊耳或者加装连接挂板，能大幅减少现场装配的工序。做这个零件的三维结构设计时，首先要考虑的是环形部分与下部螺母基体的过渡区域，这个位置是应力集中的高发区，很多吊装失效案例都出在环体和基座的衔接圆角处，设计时不能做直角转接，必须留足够的过渡圆角，

　　让吊装时的拉力能顺畅传递到整个螺母基体，避免局部应力超过材料屈服强度。下部的螺母基体部分，内螺纹严格匹配M12公制粗牙螺纹的公差要求，螺纹有效旋合长度要满足普通螺纹连接的最小啮合长度要求，保证和配套螺栓拧紧后，不会因为螺纹啮合不足出现滑牙失效。从安装边界来看，这个零件安装时，环形吊耳的平面要和吊装受力方向保持一致，不能出现侧向别劲的情况，所以设计时环体内孔的尺寸要适配常见的卸扣、吊装带挂钩尺寸，既不能过大导致挂接后晃动量超标，也不能过小导致常规吊具无法穿入。环形部分的截面采用圆形截面设计，相比矩形截面，圆形截面在承受各个方向的拉力时应力分布更均匀，不会出现棱角处的应力突变，同时吊装带或者钢丝绳挂在圆弧面上，也能减少对索具的磨损，避免尖锐棱角切割索具带来的安全隐患。在设备出厂的吊装点位设计中，这类吊环螺母常被用在小型电机、泵体、阀组的顶部吊装位，设备运输到位完成安装后，还可以根据需求保留作为后续检修移位的吊点，或者拆卸后重复使用，相比焊接式吊耳，它不需要做焊后探伤、防腐处理，拆装灵活，维护成本更低。做三维建模的时候，要特别注意环体和螺母基座结合处的拔模与圆角处理，要是做铸造或者锻造毛坯的话，这个位置的脱模斜度要均匀，避免出现局部壁厚差过大导致的铸造缺陷，后续机加工螺纹的时候，要保证螺纹轴线和环体的中心对称面重合，不然安装后吊环会出现偏斜，受力时会产生额外的弯曲力矩，大幅降低额定承载能力。从实际选型匹配的角度，

　　M12规格的吊环螺母适配的是公称直径12mm的全螺纹螺柱或者外六角螺栓，安装时要保证被连接件的表面平整，螺母基座的支撑面和被连接件完全贴合，不能有倾斜，不然拧紧后环体的受力方向会偏离设计预期，原本设计的轴向受拉会变成拉弯复合受力，承载能力会下降40%以上。很多现场作业人员容易忽略的是，这类吊环螺母不能用于长时间承载的永久性固定吊点，它的设计定位是临时吊装、移位、轻型悬挂的连接件，要是做永久性吊点，需要配合防松垫圈、螺纹锁固胶，并且定期检查螺纹啮合情况和环体的变形情况。在生产线的工装夹具设计里，这类吊环螺母也常被装在较重的夹具模块上，方便夹具更换时用行车或者手动葫芦起吊移位，不需要在夹具上额外焊接吊耳，不会破坏夹具的原有结构精度，

　　也不会因为焊接应力导致夹具基准变形。设计时环体的内孔边缘要做倒钝处理，不能有飞边毛刺，不然穿索具的时候容易划伤操作人员的手部，也会加速吊装带的磨损。螺母基座的下端面要做平整处理，保证和被连接件贴合时接触面积足够，不会因为接触面不平导致拧紧时出现应力集中，压伤被连接件的表面。从受力路径来看，当吊点承受拉力时，力首先作用在环体的内圆弧面上，通过环体的圆形截面传递到两侧与基座连接的过渡位置，再通过螺母基座传递到啮合的螺纹上，最后均匀分散到被连接的构件上，整个传力路径要做到顺畅无拐点，才能保证额定载荷下的使用安全。很多新手工程师做设计时，容易把环体的直径做细，觉得只要螺纹够强就行，实际上环体的弯曲应力才是这类零件的强度控制项，要根据额定起重量核算环体截面的弯曲强度，同时还要考虑一定的安全系数，应对现场作业时可能出现的冲击载荷。
