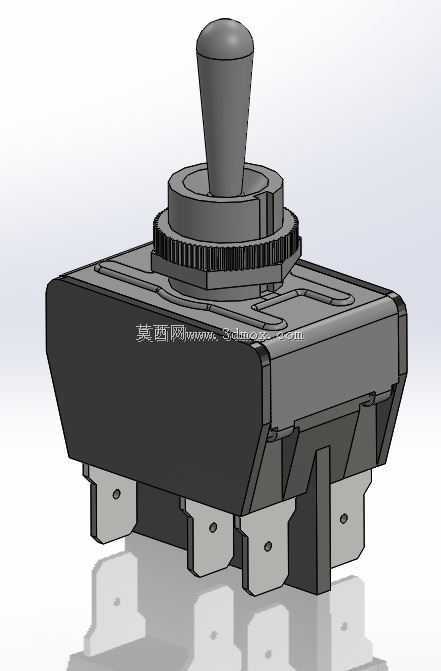

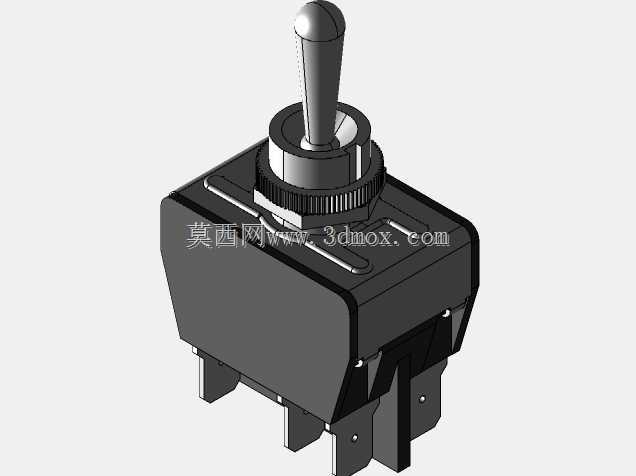

大电流钮子式摇臂开关三维结构

　　这类摇臂开关常被用在工业控制机柜、小型机电设备、电动工具、车载改装电路的通断控制场景中，承担主回路或者控制回路的电流分合功能，相比普通微动开关，它的操作行程更长，操作反馈清晰，操作人员戴劳保手套也能准确完成档位切换，不会出现误触或者操作不到位的情况。从结构上看，顶部的锥形操作手柄做了圆弧收顶处理，握持接触面积适配指尖按压或者扳动的施力角度，手柄根部和基座之间设置了带滚花的锁紧螺母，安装时可以穿过面板预留的安装孔，从面板背面拧紧螺母完成固定，滚花结构不用额外工具就能手动预紧，后期维护拆卸也更方便。基座部分采用方形带倒角的阻燃绝缘壳体，壳体边缘做了卡扣式的密封压边结构，能在日常使用中阻挡粉尘、飞溅的切削液进入开关内部，适配车间多尘、

　　有少量液体飞溅的使用环境。底部伸出的四个快接接线端子采用镀锡铜材质，端子上预留的压接孔可以适配标准6.3mm规格的插簧端子，接线时不需要焊接，直接把压好线的插簧推进端子就能完成可靠连接，每个端子之间设置了绝缘隔筋，避免接线后不同极性的导线因为晃动出现短接风险。设计过程中首先要确认操作手柄的扳动角度，这类两档开关的扳动角度通常设置在30度左右，扳动到档位位置时内部的弹簧机构会提供清晰的档位顿挫感，让操作人员不用看指示灯就能确认开关是否切换到位。安装边界上，面板开孔直径需要匹配锁紧螺母的螺纹外径，通常为12mm标准安装孔，基座在面板背面的占用空间要预留足够的接线余量，端子下方要留出至少15mm的导线弯曲空间，避免导线被基座压破绝缘层。

　　内部的触点组件采用银合金材质，能承受短时的大电流冲击，避免设备启动时的浪涌电流烧蚀触点，触点的接触压力通过弹簧预紧力保证，长期使用也不会出现接触不良的情况。基座和上盖之间的配合采用止口结构，装配时先把内部的触点、弹簧、拨块组件依次装入基座腔体，再把上盖压入止口，通过壳体四周的卡扣完成固定，不需要额外打螺丝，装配效率更高，也能保证壳体的整体结构强度。在设备选型时，要注意这类开关的端子排布方向，四个端子分为两组，分别对应两路独立的电路通断，可以同时控制两个回路的分合，适合需要同步通断的控制场景，比如同时切断设备的火线和零线，提升检修时的安全性。手柄的操作力设置在5N左右，既不会因为操作力太小容易被误碰切换，

　　也不会因为操作力太大导致长时间操作疲劳。壳体的绝缘材料选用耐温120摄氏度以上的阻燃电木材质，在触点发热或者周边环境温度较高时也不会出现变形、融化的情况，满足电气元件的安全使用要求。建模过程中要重点还原锁紧螺母的滚花细节、端子的倒角和压接孔位置、手柄和基座之间的配合间隙，这些细节直接影响后续做装配干涉检查时的准确性，比如如果滚花部分的外径建模偏大，就会导致安装时螺母无法穿过面板开孔；如果端子之间的隔筋厚度建模偏薄，实际生产时就容易出现绝缘强度不足的问题。另外开关底部的端子伸出长度要符合快接端子的插合要求，伸出过短会导致插簧无法完全卡入，接触电阻变大发热，伸出过长则会浪费柜体内部的安装空间。
