拐杖配套杯架夹持固定结构

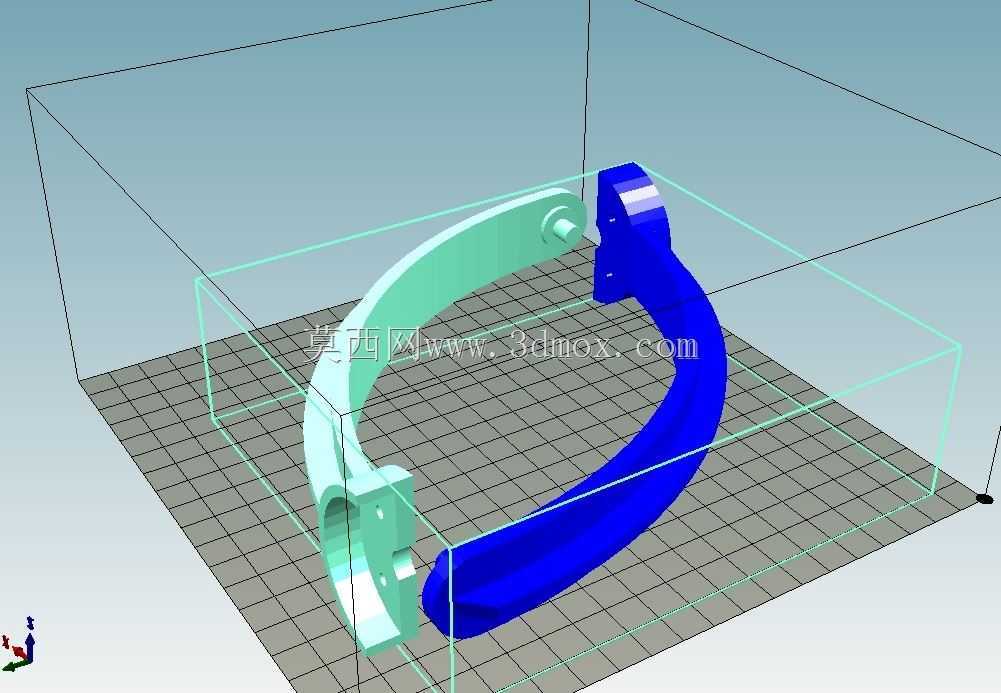

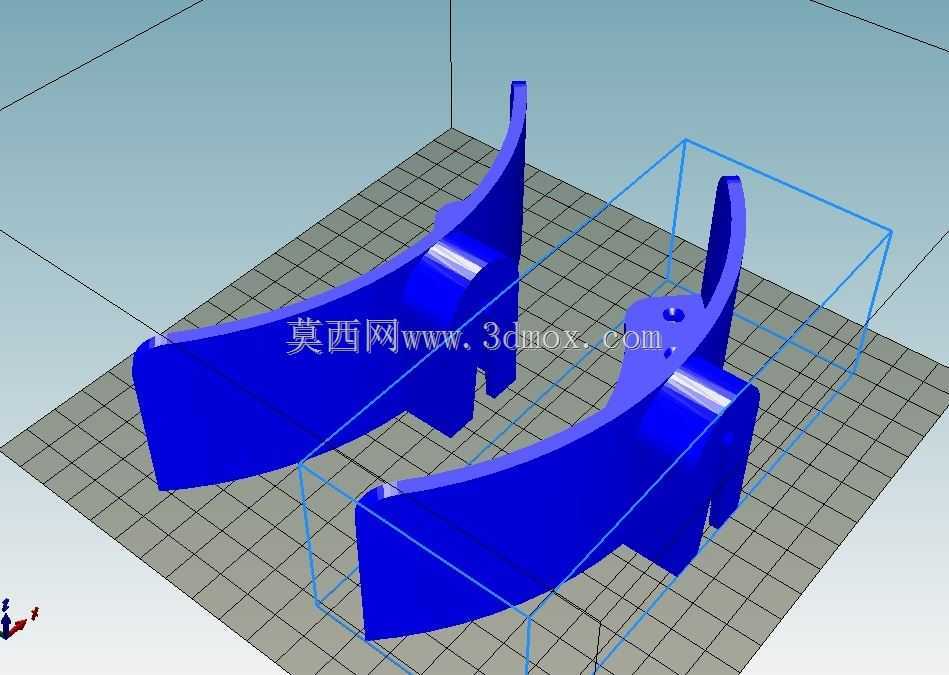

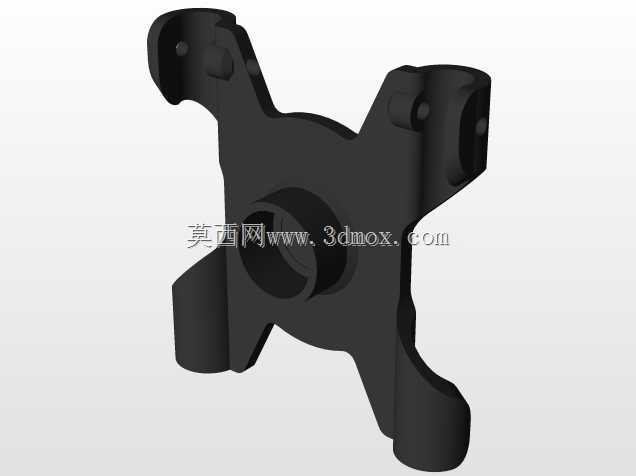

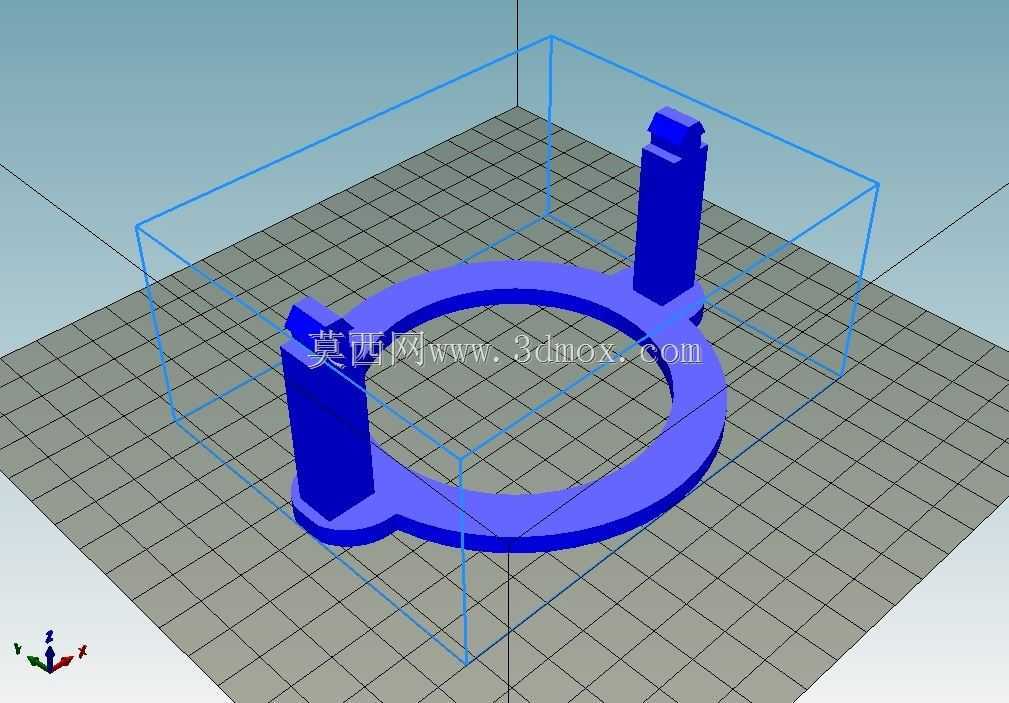

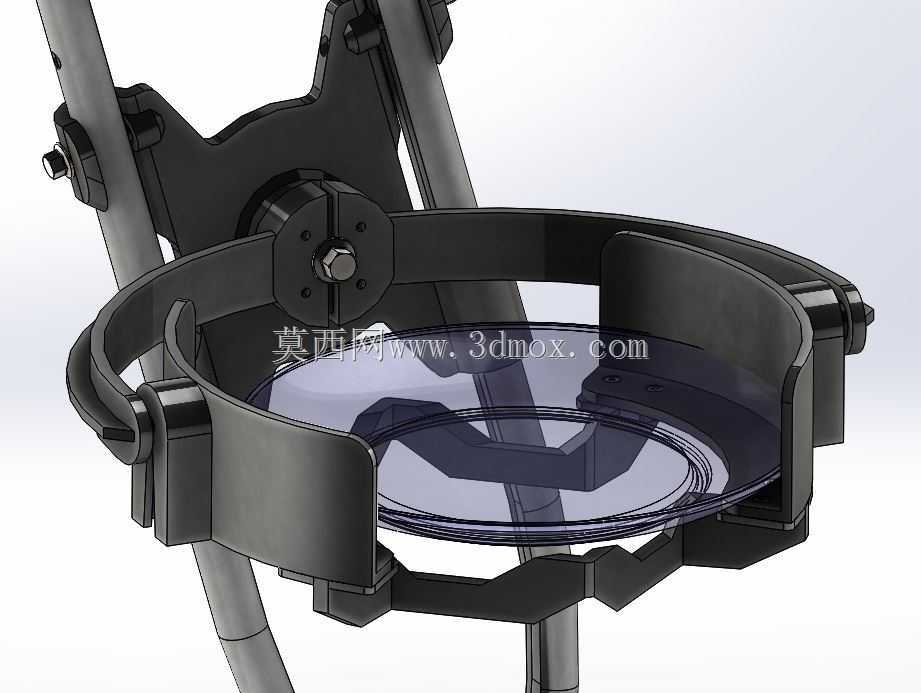

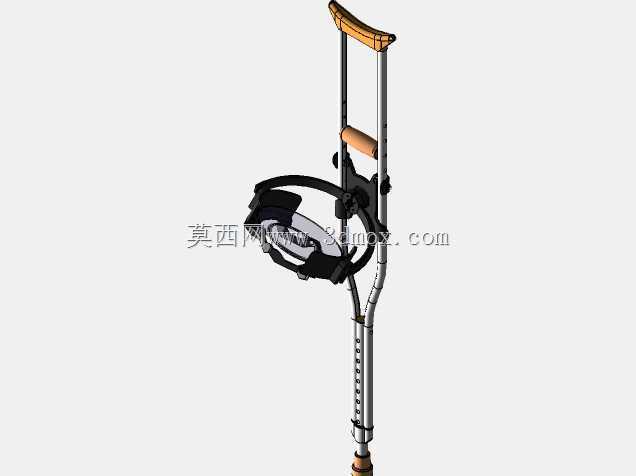

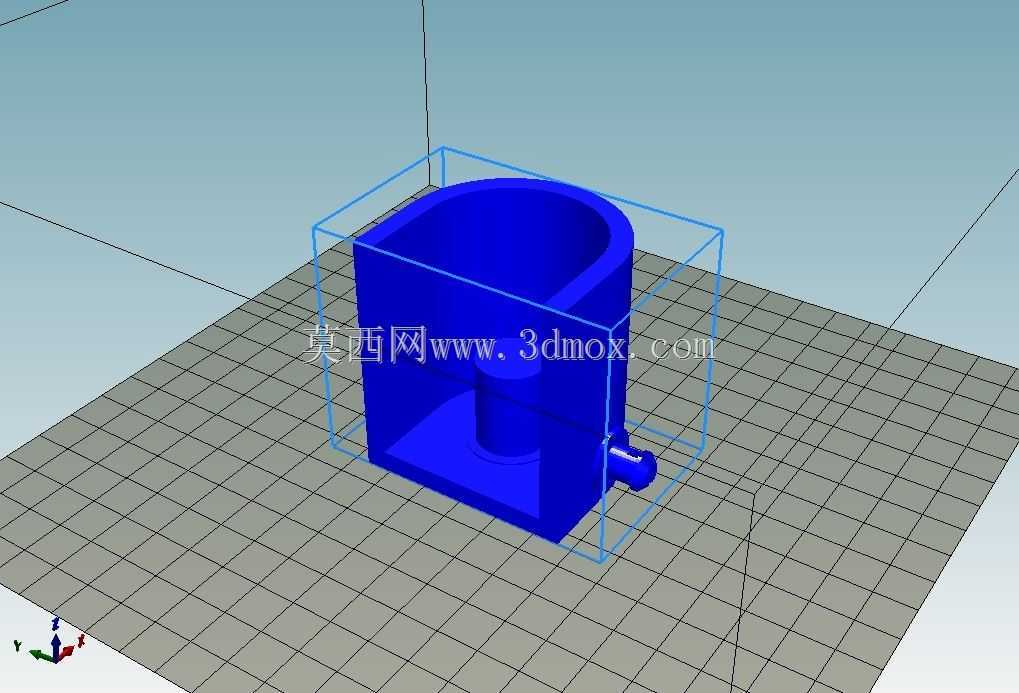

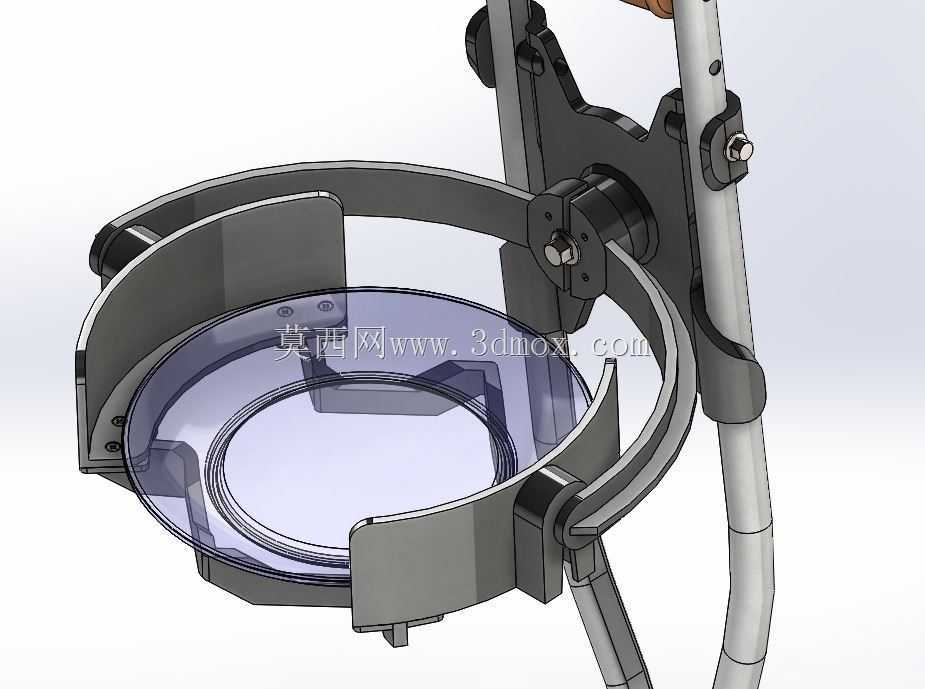

　　该结构为助行拐杖配套的杯具夹持固定装置，主要面向行动不便群体使用拐杖出行时的随身饮品放置需求，解决手持拐杖时无法稳定携带水杯、瓶装饮品的实际痛点，常见于老年助行器具、户外徒步拐杖的配套改装场景，也可适配登山杖、折叠助行架等杆类支撑器具的附加置物需求。从结构设计来看，整体采用环抱式环形托架作为承载主体，托架内侧设置多组弹性抵接凸块，可适配不同直径的圆柱状杯体、瓶装饮品，凸块采用带圆弧过渡的接触面，避免刮擦杯体外壁，同时提供足够的抱紧力防止行进过程中杯体滑落。托架与杆体的连接部分采用分体式夹座结构，夹座设置与拐杖杆径匹配的圆弧贴合面，通过单颗锁紧螺栓实现夹座的开合与紧固，安装时无需对原有拐杖杆体做打孔、焊接等破坏性改动，

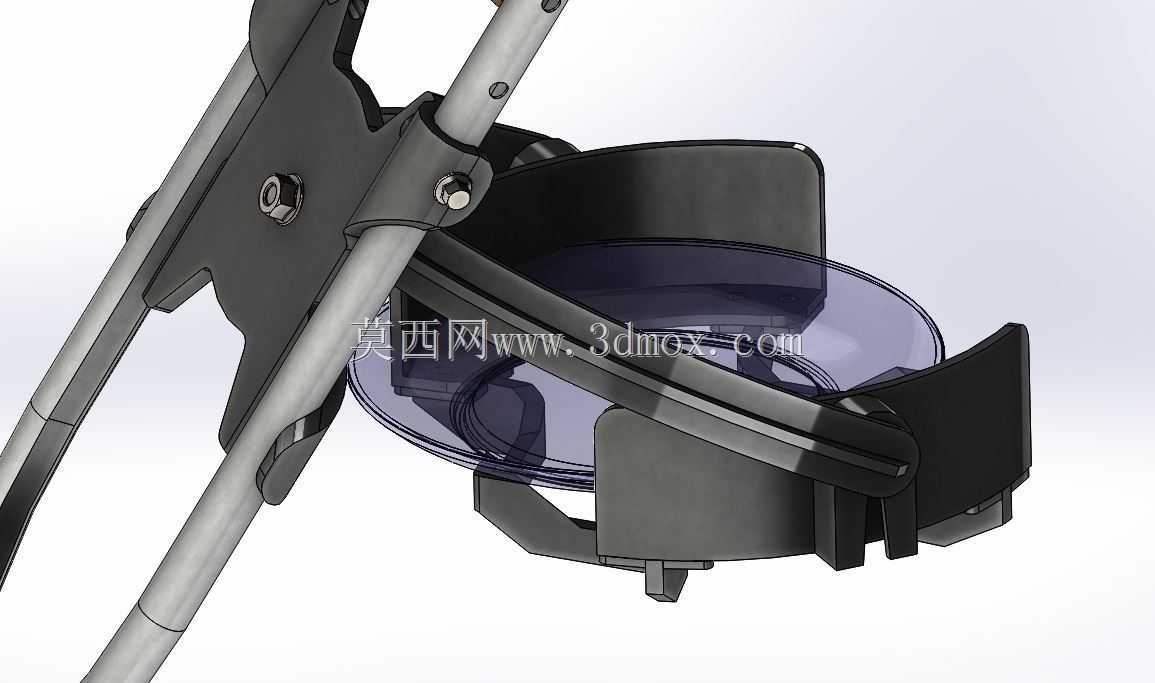

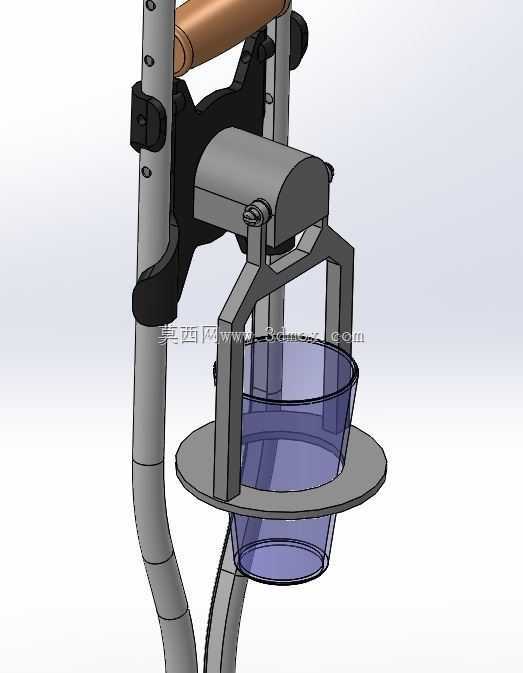

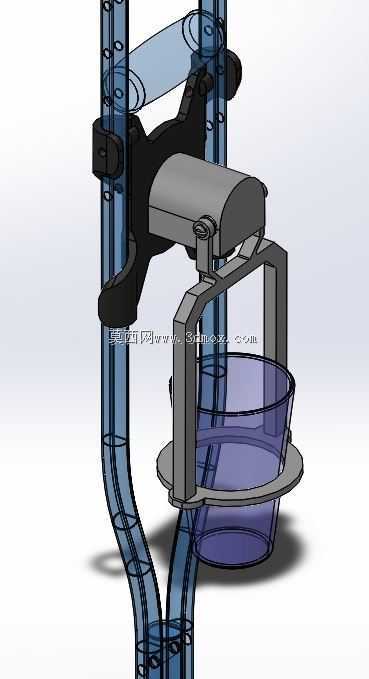

　　可根据使用者的握持习惯调整托架在杆体上的安装高度与周向角度，适配不同身高、不同使用习惯的人群需求。夹座与环形托架之间采用铰接连接结构，铰接轴设置阻尼限位结构，当拐杖随使用者行进发生角度倾斜时，托架可在重力作用下自动保持水平状态，避免杯内液体因杆体倾斜洒出，铰接结构的转动阻尼经过匹配调校，既可以保证托架随动调平的顺畅性，又不会因路面颠簸产生过度晃动。从安装边界来看，夹座的适配杆径范围覆盖常规拐杖的18mm-30mm管径区间，环形托架的有效承载内径为70mm-90mm，可容纳市面常见的350ml-600ml瓶装水、保温杯及常规口径纸杯，托架整体向外延伸的距离控制在120mm以内，避免使用过程中托架突出过多剐蹭周边障碍物，

　　同时保证放置杯体后整体重心贴近杆体，不会因额外负载导致拐杖重心偏移影响支撑稳定性。结构的受力路径经过优化，杯体的垂直载荷通过环形托架传递至铰接座，再由夹座均匀分散到拐杖杆体的接触面上，锁紧螺栓采用M8规格标准件，可提供足够的夹紧力防止负载状态下夹座沿杆体下滑，铰接位置采用M3规格紧固件连接，配合耐磨衬套减少长期转动带来的磨损，提升结构的使用寿命。托架底部设置镂空承托结构，既可以减轻整体结构重量，又可以在放置带冷凝水的冰饮时让积水自然滴落，避免积液积存滋生污垢，夹座与杆体的接触面上设置防滑纹理，增大接触面摩擦力，进一步降低锁紧后出现滑移的概率。在实际使用场景中，该结构无需额外工具即可完成快速装拆，使用者可根据出行需求选择是否安装该杯架，拆卸后不会在拐杖杆体上留下明显压痕或损伤，结构整体采用工程塑料材质制作，兼顾结构强度与轻量化需求，整体重量控制在100g以内，不会给拐杖增加过多额外负重，适合长期户外使用。
