KR-87型设备内置安装固定托盘结构

　　这款安装托盘属于钣金类承载固定构件，主要应用于标准机架式电子设备、工业控制机箱、嵌入式工控装置的内部安装场景，用来承托固定硬盘、光驱、专用功能模块这类需要抽拉维护的内置部件，在通讯机柜、工业测控柜、服务器存储扩展单元里都能见到同类结构的应用。从实际使用场景来看，这类托盘需要同时满足承载稳定性、安装便捷性、散热兼容性三方面的核心要求，很多现场运维场景里，内置模块需要频繁抽拉更换或检修，托盘的结构强度直接决定了模块插拔过程中不会出现形变卡滞，也能避免长期承重后出现下沉偏移，导致接口对位不准的问题。

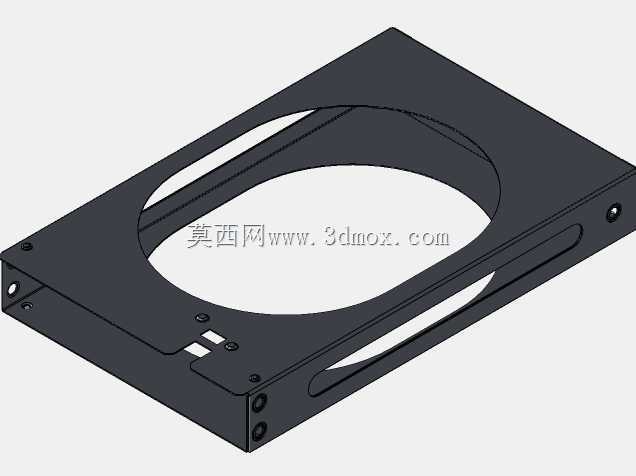

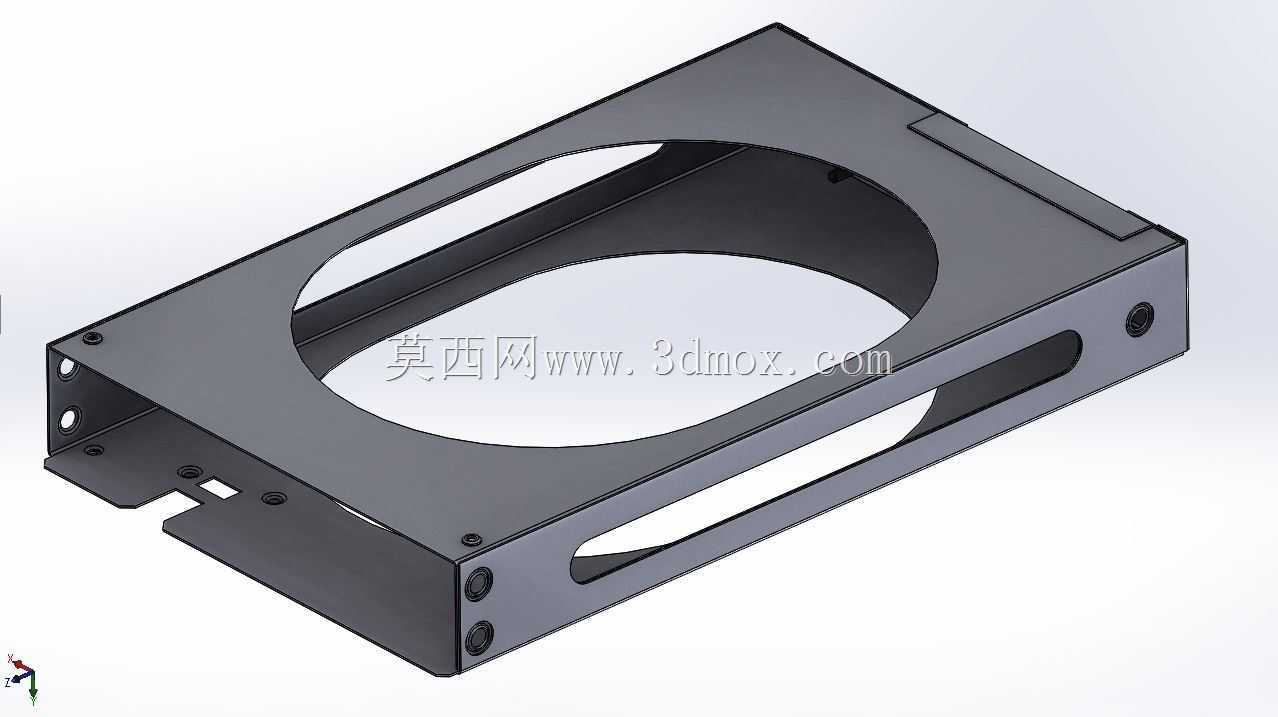

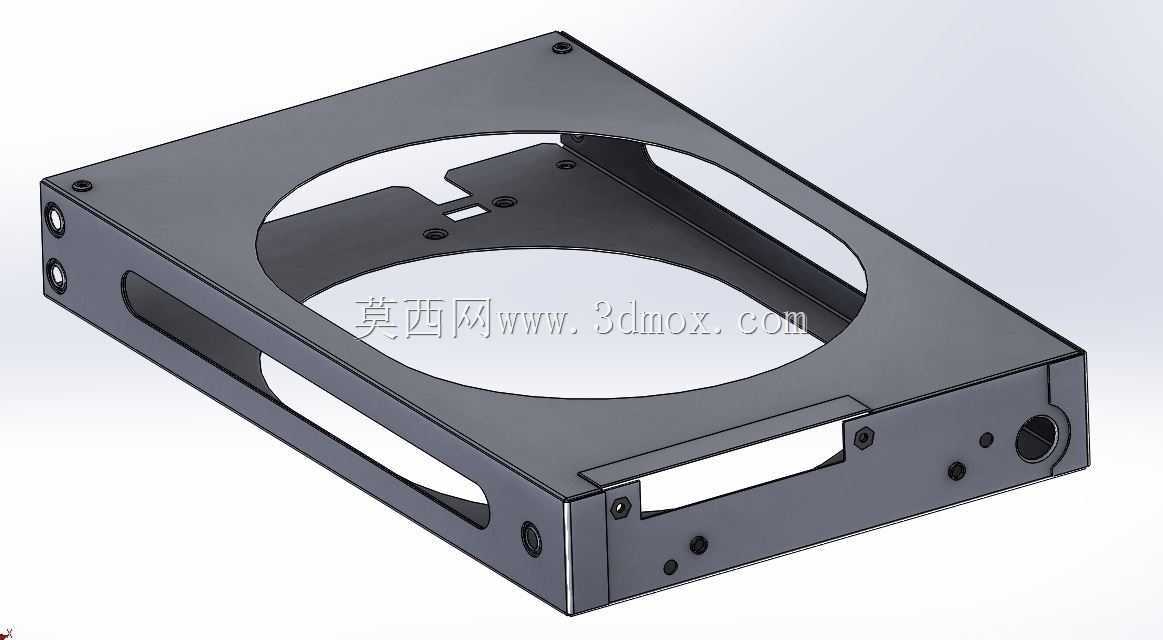

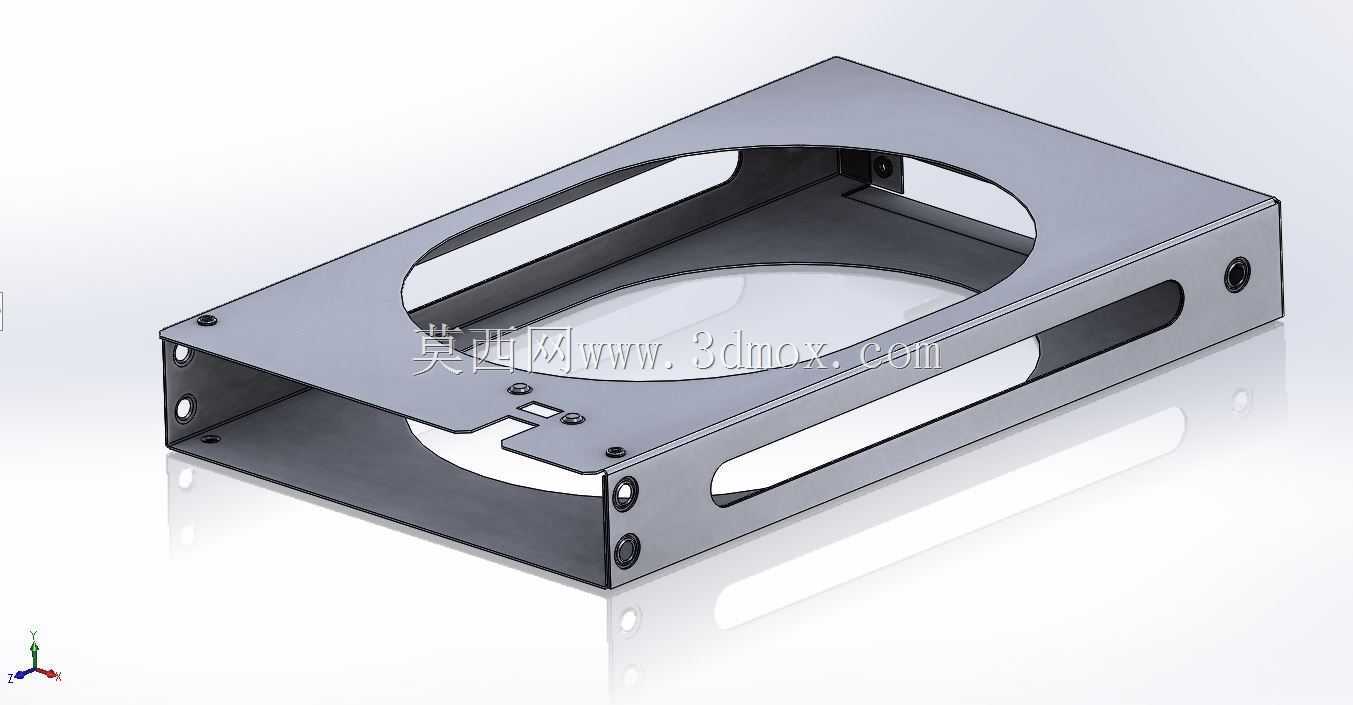

　　从结构设计思路来看，整体采用折弯一体成型的钣金壳体结构，主体板材选用冷轧钢板冲压折弯后做发黑防锈处理，边角处做了圆弧过渡处理，避免安装维护时割伤操作人员。托盘中部开设的大尺寸圆形镂空，一方面是为了适配被承托部件的圆形凸起定位结构，另一方面可以大幅降低托盘自身重量，同时给被承托的发热部件留出充足的空气对流散热空间，避免热量在托盘内部积聚影响部件使用寿命。托盘侧面开设的长条形镂空槽，既可以作为安装时的对位观察窗，方便操作人员对准内部的固定螺孔，也能作为走线通道，让被承托部件的连接线可以从侧面顺出，避免线缆在托盘内部挤压弯折。

　　安装边界方面，托盘整体为标准1U机架设备适配的尺寸规格，四周预留的安装孔位完全匹配标准机箱的内置螺柱间距，四个角的沉头孔可以使用标准M3沉头螺丝完成固定，安装后托盘表面与机箱内部安装面完全贴合，不会出现凸起干涉其他内置部件的情况。托盘前端预留的接口避让位，刚好对应被承托部件的前置接口位置，安装完成后不需要额外开孔就能直接插拔外接线缆，侧面的圆形定位孔可以和机箱内部的定位销配合，实现托盘的快速预装定位，减少安装时的对位调整时间。

　　功能特性上，托盘的折弯边做了双层叠边加强处理，在板材厚度不超过1.5mm的前提下，整体承重能力可以达到5kg以上，完全满足常规内置电子模块的承重需求，不会因为长期承重出现侧边变形。托盘内部的凸起定位卡扣，可以和被承托部件侧面的卡槽配合，部件推入后可以自动卡合锁定，不需要额外螺丝就能完成部件的初步固定，需要拆卸时只需要按压卡扣就能抽出部件，大幅提升运维效率。托盘表面的处理层均匀致密，在常规工业机房环境下不会出现掉漆、锈蚀的问题，长期使用也不会因为表面锈蚀产生碎屑掉落到机箱内部，造成电路短路的隐患。

　　从结构建模的细节来看，所有折弯处的内R角都按照钣金加工的常规工艺要求设置为0.5倍板材厚度，避免折弯时出现板材开裂的问题，所有开孔的边缘都做了去毛刺处理的结构设计，在建模阶段就规避了后续加工需要额外人工打磨毛刺的工序，降低加工成本。安装孔的位置公差按照IT12级精度设置，既可以满足快速安装的对位需求，也不会因为精度要求过高提升加工难度。整体结构没有复杂的异形曲面，完全采用常规冲压、折弯工艺就能完成加工，不需要开专用的复杂模具，适合小批量定制生产的场景，也方便后续根据不同的设备安装需求做快速改型调整。
