带滚轮摆杆式微动行程开关结构

　　这款带滚轮摆杆的微动触发元件，在轻工自动化生产线、小型机电设备、家电控制回路里的出镜率极高，很多设备的行程到位检测、位置限位、状态触发场景都能见到它的身影，比如自动化流水线的工件到位检测、小型电动工具的行程限位、家电门体的开合状态触发，甚至是部分工控操作台的按键触发结构，都能采用这类元件完成信号通断控制。从实际使用场景来看，这类开关的触发力阈值设计得很低，只需要摆杆受到极小的外力推动，就能快速完成内部触点的通断切换，响应速度快，触发行程短，很适合需要高频次触发、对触发位置精度有一定要求的工位，不会因为触发滞后导致设备动作错位。

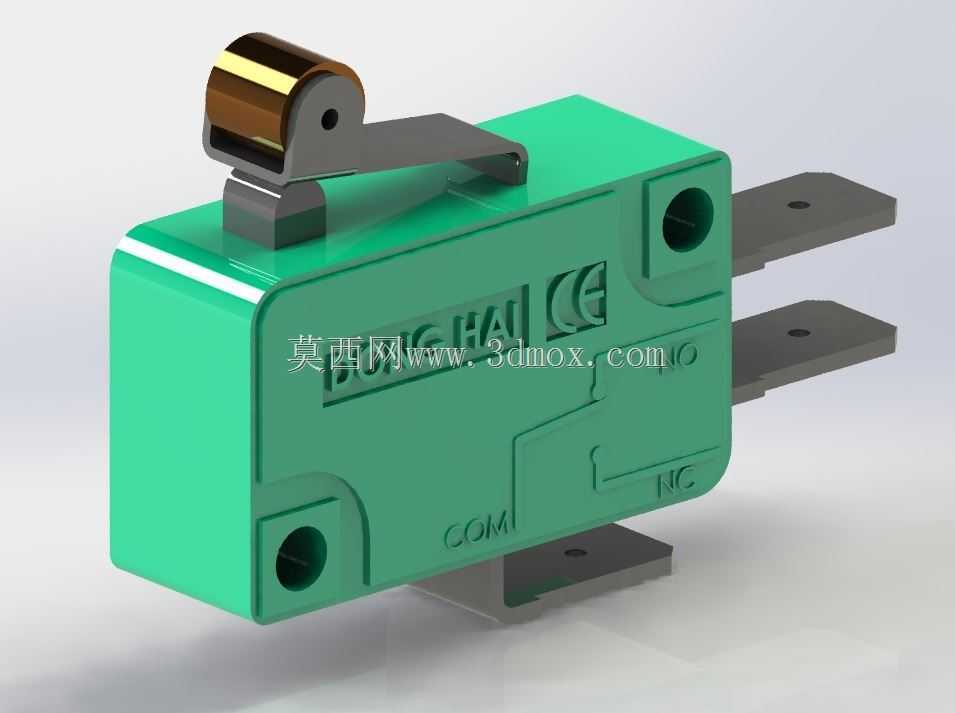

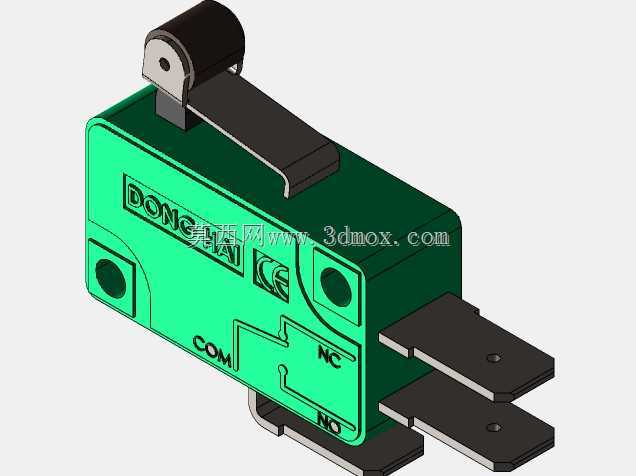

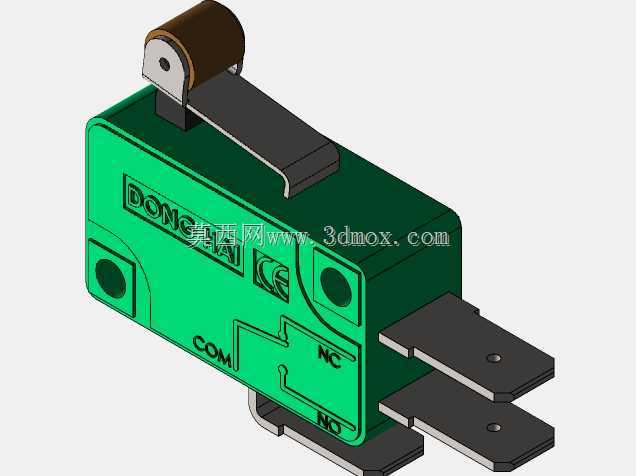

　　从结构设计思路来看，这款开关的主体采用绝缘工程塑料壳体，一方面能满足电气回路的绝缘防护要求，避免内部带电触点与外部安装结构导通引发短路风险，另一方面塑料壳体的成型精度容易控制，能保证内部触点组件的装配公差稳定，批量生产时的性能一致性更好。壳体侧面预留的两个安装通孔，是专门针对螺丝固定安装设计的，安装孔的中心距、孔径都适配行业通用的安装尺寸，不管是直接固定在设备的钣金支架上，还是搭配专用的安装座使用，都能直接适配，不需要额外做安装孔位的二次加工。壳体上预留的COM、NC标识，直接对应内部触点的公共端、常闭端接线引脚，两个扁形插片式接线端的尺寸适配行业通用的快插接线端子，现场接线时不需要焊接，直接把对应规格的端子插紧就能完成接线，能大幅提升现场装配的效率，也方便后期维护时的元件更换。

　　顶部的滚轮摆杆结构是这款开关的核心触发部件，滚轮采用金属材质外包耐磨层，在被触发件反复摩擦接触的过程中，磨损量极小，能长期保证触发位置的精度，不会因为滚轮磨损导致触发行程偏移。摆杆的转轴位置做了限位结构，摆杆的下压行程被限制在合理范围内，不会因为外力过大导致摆杆过压损坏内部的触点弹片。内部的触点组件采用瞬动式弹片结构，不管外部触发的动作速度快慢，内部触点都能快速完成通断切换，避免触点因为缓慢通断产生拉弧，延长触点的使用寿命，也能减少通断过程中的接触电阻波动，保证信号传输的稳定性。

　　从安装边界来看，这款开关的整体外形方正，本体的长宽高尺寸都控制得非常紧凑，不会占用过多的设备安装空间，哪怕是安装空间局促的小型设备内部，也能找到合适的安装位置。接线引脚从本体侧方伸出，引脚的长度、间距都做了安全绝缘距离设计，接线完成后两个引脚之间不会因为积尘、凝露引发短路问题。滚轮摆杆的伸出长度、滚轮的直径都经过匹配设计，触发时滚轮与被检测件的接触是滚动摩擦，不会刮伤被检测件的表面，也能降低触发过程中的阻力，让被检测件的动作更顺畅。在实际选型应用时，需要注意根据触发件的运动方向调整开关的安装角度，保证滚轮的受力方向与摆杆的摆动方向一致，避免侧向力长期作用在摆杆上导致转轴磨损，影响开关的使用寿命。另外这类开关的触点负载能力适配常规的低压控制回路，不能直接接入大电流的动力回路，使用时需要搭配中间继电器完成信号的中转，避免触点过流烧蚀。
