航空音频设备安装固定托盘结构

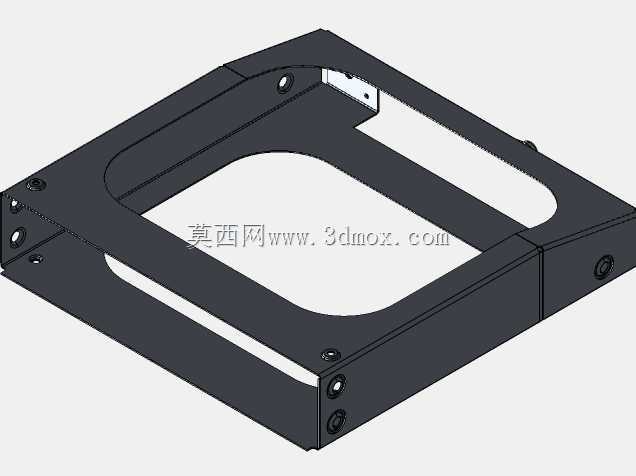

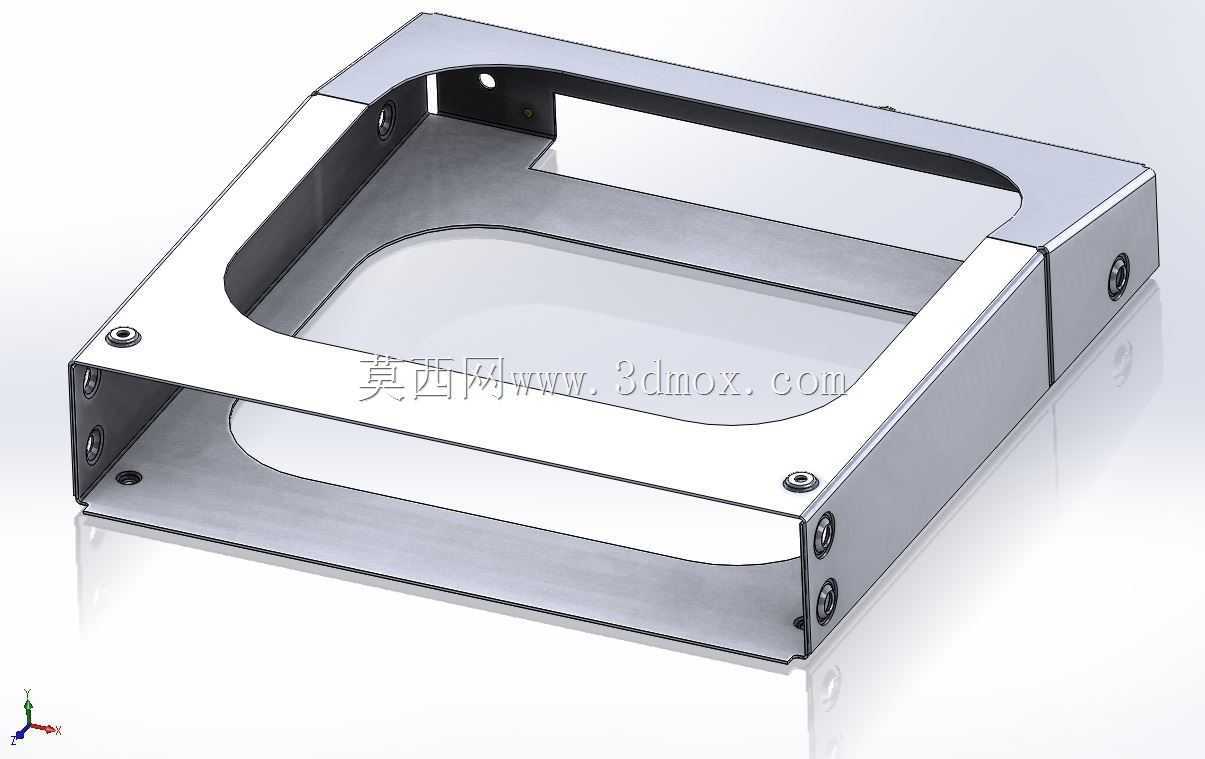

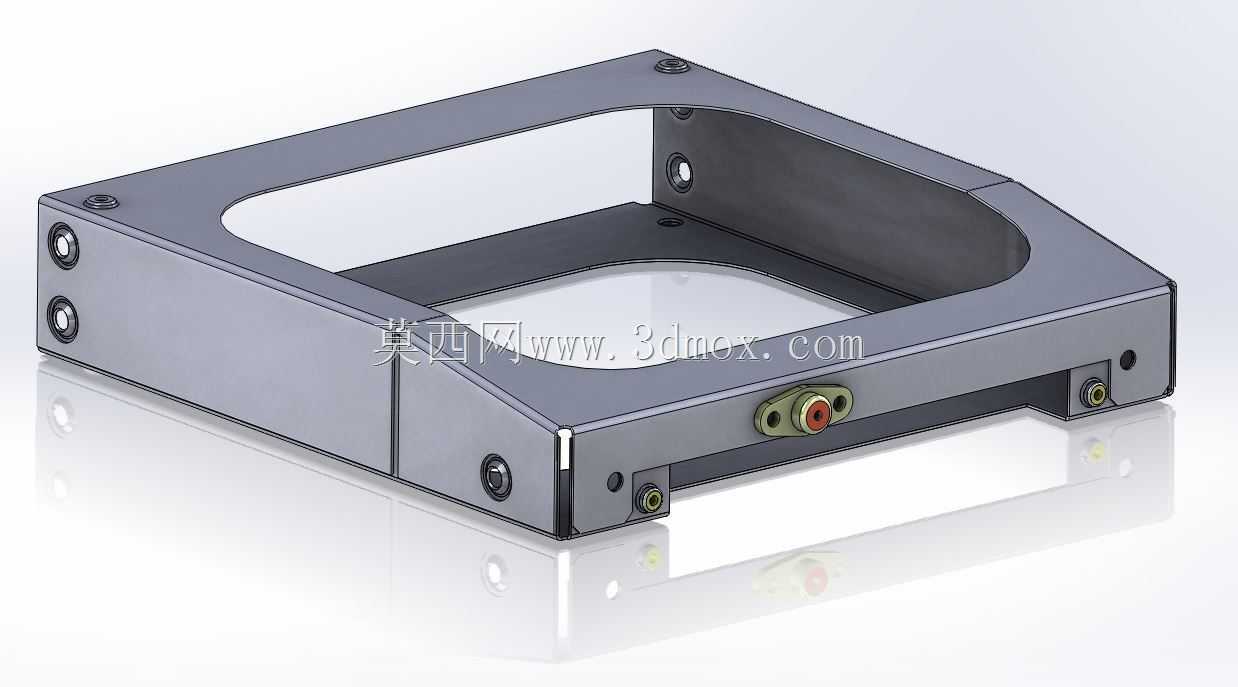

　　这款安装托盘主要面向通航机载音频设备的安装场景，适配Bendix King系列KMA24音频面板的舱内安装需求，是小型通用航空器驾驶舱航电升级、设备改装过程中常用的结构固定件。在实际通航维修与航电改装作业中，这类安装托盘承担着航电面板与机身安装位之间的衔接承载作用，既要保证设备安装后的定位精度，避免飞行过程中因振动出现面板移位、接线松脱的问题，也要兼顾安装拆卸的便捷性，满足航电设备日常检修、快速更换的作业要求。从结构设计来看，整体采用折弯钣金拼合的框架式结构，主体承力部分选用航空常用的防锈铝合金板材加工，表面做阳极氧化处理，兼顾轻量化与抗腐蚀要求，适配驾驶舱内温湿度变化范围大、存在持续振动的使用环境。

　　框架的内轮廓完全匹配对应音频面板的外形尺寸，预留的安装孔位与面板侧边的固定螺孔一一对应，安装时可直接将面板从正面推入框架，通过侧边的紧固螺丝完成锁紧，不需要额外制作转接支架，能够大幅缩短航电改装的现场作业周期。托盘的外侧安装边预留了与机身安装架对接的固定孔位，孔位公差控制在±0.1mm范围内，既可以保证面板安装后与驾驶舱仪表板的齐平度，避免出现面板突出、凹陷或者缝隙不均的问题，也能分散设备承重，避免长期振动下安装位出现应力集中导致的结构变形。框架中部的镂空结构并非单纯为了减重，一方面是为音频面板后部的接线束留出充足的走线空间，避免线束被托盘边缘挤压造成线路破损、信号干扰，另一方面也能为设备工作时的散热留出空气流通通道，

　　降低航电设备长时间工作时的积热风险。在设计细节上，托盘的所有折弯边都做了圆角钝化处理，避免安装作业时尖锐的钣金边缘划伤操作人员或者损坏线束绝缘层，侧边的紧固螺丝选用防松脱的十字盘头螺丝，搭配自锁垫圈，能够在持续振动的机载环境下保持锁紧力，不会因为飞行过程中的持续振动出现螺丝松动脱落的问题。托盘的安装边界完全适配标准航电安装位的尺寸要求，不需要对原有仪表板安装位进行二次切割修改，替换原有同规格设备时可以直接原位安装，适配大部分小型固定翼通航飞机的驾驶舱航电安装位尺寸规范。从实际使用的角度出发，这类框架式安装托盘相比一体式冲压托架，加工难度更低，后期维护时如果出现局部磕碰变形，只需要更换对应的折弯钣金件即可，不需要整体替换整个托架，

　　能够降低航电维护的配件成本。在结构强度校核上，托盘整体能够承受对应音频面板3倍重量的静载荷，同时满足机载设备的振动测试要求，在常规飞行的振动频率范围内不会出现共振问题，能够长期稳定承载音频面板，保证设备在飞行过程中的固定可靠性。托盘的前后定位边做了限位台阶设计，面板推入后会被台阶限位，不会出现推入过深顶到后部线束的问题，安装时不需要反复调整面板的推入深度，降低现场安装的操作难度。
