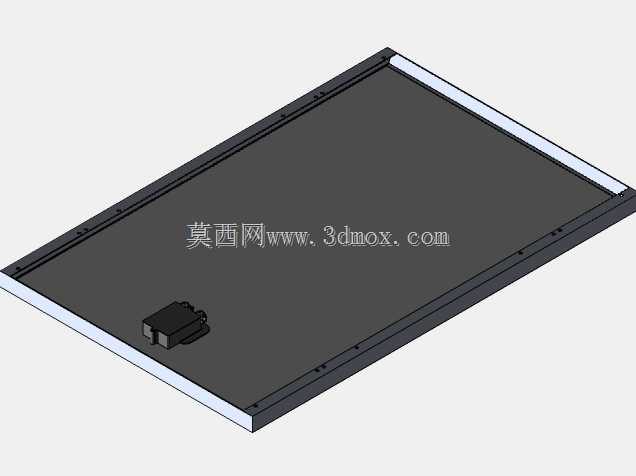

KS100型太阳能电池板结构设计

在分布式光伏电站、户用离网供电系统、户外便携供电装备、通信基站后备电源等场景中，太阳能电池板是完成光生伏特效应的核心载体，这款KS100规格的电池板结构设计，完全围绕户外长期服役的可靠性需求展开建模。从实际安装边界来看，该组件采用常规矩形平板构型，边框采用带安装沉孔的折边结构，四个侧边预留的安装孔位完全适配通用光伏支架的固定间距，不管是彩钢瓦屋顶的夹具安装、地面支架的螺栓固定，还是便携电源的嵌入式嵌装，都能直接匹配现有安装标准，不需要额外做转接件设计。接线盒布置在组件背面的边角位置，避开了安装时的压接区域，出线方向预留了足够的线缆弯折空间，能避免安装过程中线缆被挤压破损的问题。设计过程中优先考虑了户外使用的结构强度，边框的折边厚度、转角处的拼接结构都做了加强处理，能够承受常规风压、积雪载荷的冲击，不会在长期户外使用中出现边框变形导致的电池片隐裂问题。组件表面的覆盖层采用平齐式设计，边框略高于面板表面，既可以减少运输、安装过程中硬物直接磕碰面板的风险，也能在雨水冲刷时形成自然的导水路径，避免表面积灰形成脏污带影响发电效率。从结构细节来看，这款电池板的边框采用一体化挤压成型的截面设计，安装孔位做了沉头处理，固定螺栓安装后不会突出边框表面，保证组件叠放运输时不会刮伤相邻组件的表面。背面的接线盒采用嵌入式安装，和背板表面贴合紧密，不会因为长期风吹出现接线盒脱落、线缆拉扯断裂的问题。在做配套系统设计时，该组件的外形尺寸可以直接套用在光伏阵列排布计算中，相邻组件之间预留的安装间隙不需要额外调整，能够大幅缩短光伏系统的结构设计周期，不管是做固定式电站的排布设计，还是做跟踪式光伏支架的配套选型，都能直接调用该模型完成整体装配校验，避免出现安装干涉、孔位不对中的问题。针对离网应用场景，该组件的重量控制也做了结构优化，在保证结构强度的前提下尽可能降低边框重量，方便户外作业时的人工搬运与安装，不需要借助大型吊装设备就能完成单人安装作业，适配野外无重型设备的作业环境。
