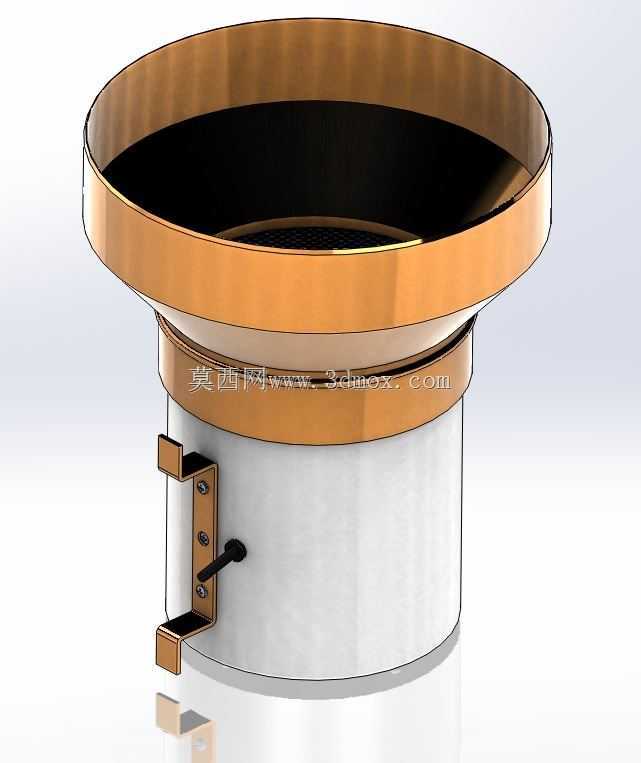

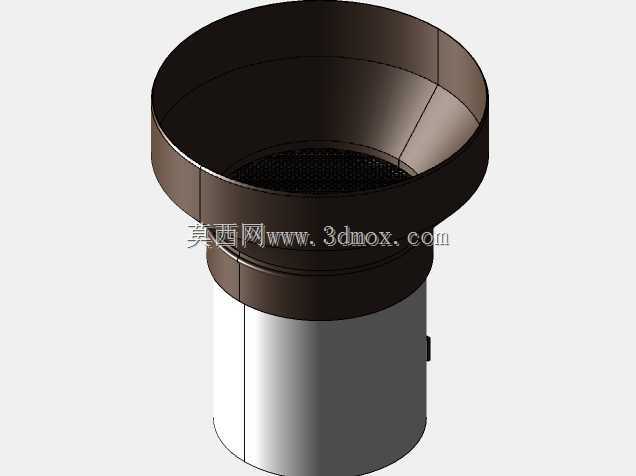

带快装卡扣的铜质通风管道转接接头

　　这类带快装结构的铜质转接接头，大多应用在商用厨房排风、实验室通风系统、工业除尘支管接驳这类需要频繁拆装维护的管路场景里，日常运维中经常需要拆卸接头清理管道积尘、油污或者更换过滤段，快装卡扣的设计就是为了替代传统法兰螺栓连接，大幅缩短拆装作业的时间，不需要额外携带扳手等工具，徒手就能完成锁紧与松脱操作，适合运维空间狭窄、操作位置受限的安装点位。从结构设计逻辑来看，上部的扩口翻边结构是为了承接上一级喇叭口集风段，翻边的厚度经过针对性强化，避免长期受气流振动或者拆装外力导致边缘变形，铜质材质的选择一方面是利用铜的耐氧化、耐腐蚀特性，在接触厨房油烟、实验室酸碱排风介质时不容易出现锈蚀卡滞，另一方面铜材质的延展性较好，

　　扩口加工时不容易出现开裂，加工良品率更高，长期使用后密封面也不容易因为锈蚀出现漏气问题。下部的圆柱直段是插入下级管道的配合段，配合公差控制在过渡配合区间，既保证插入时不会过于松旷导致定位偏移，也不会因为过盈量太大导致拆装困难，直段外壁的环形凸筋是用来卡装密封胶圈的，安装时胶圈被挤压在上下级管道的配合面之间，阻断气流泄漏的通道，不需要额外打密封胶就能满足中低压通风系统的密封要求。侧面的快装卡扣组件采用偏心锁紧结构，卡扣的上下两个卡爪分别勾住上级管道的翻边下沿和下级管道的凸环位置，扳动锁紧手柄时，偏心轴带动卡爪收紧，把两段管道的配合面紧紧压在中间的密封胶圈上，锁紧力的大小经过结构校核，既不会因为锁紧力太小导致运行中受气流冲击松脱，

　　也不会因为锁紧力过大压坏胶圈或者导致管道变形。从安装边界来看，这类接头的安装不需要预留螺栓操作的周向空间，只需要在接头侧面预留出扳动锁紧手柄的操作空间即可，相比传统法兰连接节省了至少三分之一的安装空间，特别适合吊顶内、设备夹缝这类空间局促的管路布设场景。上部扩口的锥度设计也经过流场优化，气流从上部集风段进入直段时，锥面过渡不会产生明显的涡流区，能降低气流通过时的风阻和振动噪声，避免长期运行中因为涡流振动导致卡扣松动。卡扣的所有金属构件都做了圆角钝化处理，安装和拆卸时不会划伤操作人员的手部，也不会刮破周边的管线或者保温层。铜质部分的表面做了钝化处理，长期在潮湿、多油烟的环境下使用也不会产生铜绿脱落污染管路或者下方的作业区域，

　　适合食品加工车间、商用餐饮后厨这类对卫生条件有一定要求的通风场景。在结构建模过程中，需要重点关注卡扣偏心轴的转动行程与卡爪行程的匹配关系，要保证手柄扳到锁紧位置时卡爪的收紧量刚好压缩密封胶圈到设计压缩量，同时手柄在锁紧位置能靠偏心结构的自锁特性保持锁止状态，不会受管道振动自行松脱。上部翻边的平面度也有严格要求，平面度公差控制在0.2mm以内，保证和上级管道配合时密封面能完全贴合，不会出现局部间隙导致漏气。下部直段的圆柱度公差同样需要控制，避免插入下级管道时出现偏斜，导致密封胶圈受压不均匀影响密封效果。这类接头在实际选型时，需要匹配上下级管道的外径尺寸，同时根据管路内的风压大小选择对应厚度的密封胶圈，风压超过1000Pa的场景可以适当增加胶圈的厚度，提升密封可靠性。日常运维时只需要定期扳开卡扣检查胶圈的老化情况，出现硬化或者开裂时及时更换即可，不需要整体更换接头，后期维护成本很低。
