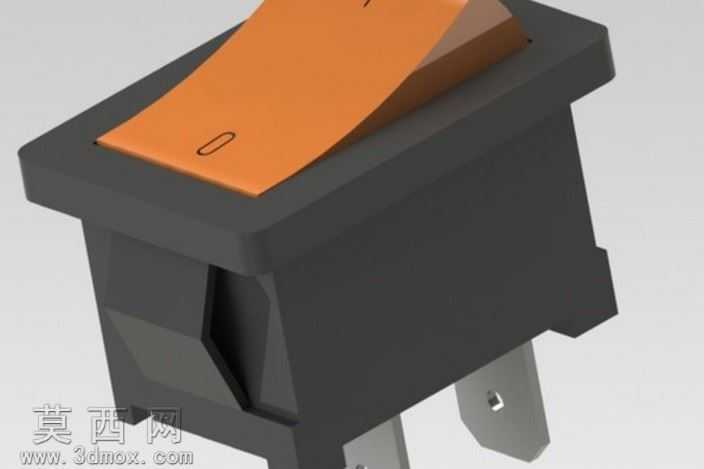

橙色翘板式电源切换开关三维建模作品

本作品为翘板式电源切换开关的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业零部件正向建模逻辑，以实物测绘的尺寸参数为基准，保证模型与量产实物的尺寸一致性。建模阶段首先完成开关底座主体的结构搭建，针对底座的卡扣安装位、插脚定位槽、翘板转轴支撑位等细节结构，采用实体拉伸、切除、倒角等基础特征组合实现，精准还原底座外侧的防滑卡扣结构与底部插脚的安装定位结构，确保模型可直接用于后续的装配干涉校验。针对橙色翘板按键部分，建模时重点还原翘板的弧形操作面、表面标识凹刻细节，以及翘板底部与转轴配合的传动结构，通过曲面放样与实体修剪结合的方式，还原翘板边缘的过渡圆角与操作面的倾斜角度，保证按键操作的人机交互形态符合实际使用习惯。金属插脚部分单独建模，还原插脚的导电片外形、定位孔结构与安装卡位，区分金属件与塑料件的结构边界。材质渲染阶段，为黑色底座部分赋予哑光阻燃工程塑料材质，调整材质的粗糙度与漫反射参数，还原阻燃塑料的哑光磨砂质感；为橙色翘板部分赋予稍高光泽度的耐温工程塑料材质，还原翘板表面的细腻光泽与色彩饱和度；为金属插脚部分赋予镀镍金属材质，调整金属反射参数与细微划痕纹理，还原五金导电件的金属质感。结构设计上完整还原开关的分层装配逻辑，底座、翘板、金属插脚、内部转轴卡位的配合关系完全符合实物装配要求，各部件之间预留合理的装配间隙，翘板的摆动行程空间也在模型中完整预留，可直接用于开关的结构验证、装配模拟与产品展示渲染。建模过程中对所有特征进行参数化关联，后续若需调整开关尺寸、翘板配色或安装结构，可直接修改对应参数完成模型迭代，无需重新搭建整体结构，大幅提升模型的复用性。
