铰接式马蹄形传动连接构件结构设计

　　在轻载传动链路、小型执行机构的末端连接场景里，这类马蹄形铰接构件的应用覆盖了从航模舵机传动、小型自动化设备摆臂连接到工装夹具活动关节的多个细分领域，区别于常规直臂式铰接件，马蹄形的轮廓设计在有限的安装空间内，能够实现更大范围的摆角避让，避免构件在往复摆动过程中与周边安装座、走线槽或者相邻传动件发生运动干涉。从实际使用的角度出发，这类构件的核心功能是作为两个相对转动部件之间的刚性传力载体，既要传递输入端的扭矩或者推力，也要保证铰接转动的同轴度精度，避免长期往复运动后出现铰接间隙过大、传动滞后的问题。

　　设计过程中首先要确定的是两端铰接孔的中心距，这个尺寸直接决定了整个摆臂的传动比和运动行程，中心距偏差超过0.1mm就可能导致末端执行件的运动位置超出设计公差范围。马蹄形的轮廓并非单纯的外观造型，靠近铰接端的弧形收窄结构，是为了在摆角达到极限位置时，让构件本体能够绕铰接销轴自然转过安装座的凸台结构，不需要额外在安装座上铣削让位槽，能够降低配套安装座的加工难度，同时也能在相同中心距的参数下，缩小整个铰接组件的整体外轮廓尺寸。构件本体上分布的多个通孔，一部分是用于实现自身与其他附件的安装固定，另一部分是工艺减重孔，在保证构件整体抗弯、抗扭强度满足设计载荷要求的前提下，尽可能降低构件自身重量，减少往复摆动过程中的转动惯量，提升传动响应速度，这一点在高频往复运动的传动场景里尤为重要，转动惯量过大会直接导致驱动端负载增加，甚至出现启停阶段的运动冲击。

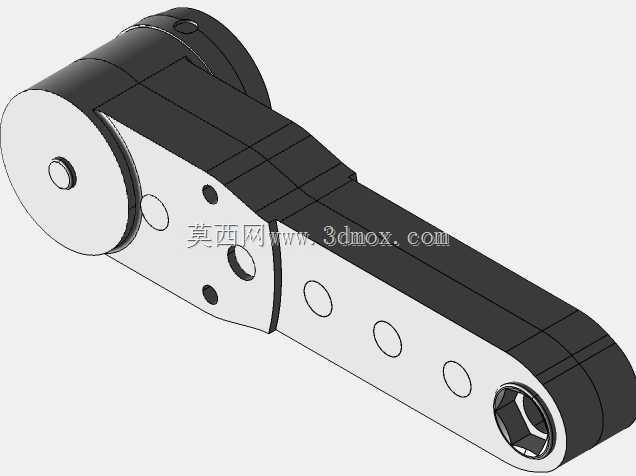

　　从结构细节来看，一端的铰接孔采用了内嵌轴承位的设计思路，孔位的台阶结构能够对铰接处的滑动轴承或者滚动轴承进行轴向定位，不需要额外加装轴用挡圈就可以限制轴承的轴向窜动，简化装配流程。另一端的内六角安装位，是用于锁紧末端的连接销轴，装配时可以通过内六角扳手直接拧紧锁紧螺钉，固定销轴与构件之间的相对位置，避免销轴在转动过程中出现松脱转出的问题。构件的分体式叠层结构，是将两个成型板材通过定位销和紧固螺钉拼接为整体，这种设计一方面可以降低单个零件的加工难度，不需要在整块坯料上铣削深槽结构，另一方面也可以根据实际载荷需求，调整叠层板材的厚度或者数量，适配不同载荷等级的使用场景，不需要重新开模或者整体更换构件设计。

　　安装边界方面，这类构件的铰接端外径尺寸需要与安装座的铰接槽宽度匹配，安装时要保证两端铰接孔的轴线平行度误差控制在0.05mm以内，否则会出现转动卡滞、铰接处偏磨的问题，大幅缩短构件的使用寿命。构件摆动平面内的外围轮廓，在设计时已经预留了与周边结构的安全间隙，正常装配状态下，全行程摆动过程中构件外轮廓与周边固定件的最小间隙不小于2mm，避免加工误差或者装配偏差导致运动过程中出现剐蹭。构件表面的阳极氧化或者发黑处理层，能够提升构件表面的耐磨性能和防锈能力，适应车间多粉尘、少量油污的工作环境，不需要额外做表面防护就可以长期稳定工作。在实际选型替换时，除了核对中心距、铰接孔直径这些核心安装尺寸，还要确认构件的额定静载荷、动载荷参数是否匹配传动链路的实际受力，避免过载导致构件出现弯曲变形，影响整个传动系统的运动精度。
