8000CFM离心式工业吹风设备结构设计

　　这款8000CFM风量的离心式吹风设备，在工业通风、物料风送、车间除尘配套、生产工序鼓风等场景中有着广泛的应用空间，不同于普通轴流风机的直吹送风逻辑，离心结构的设计能够在提供稳定大风量的同时，输出足够的风压，克服管路、滤网、作业面带来的风阻，满足不同工况下的送风需求。从实际使用场景来看，这类风机常被配套在除尘系统的前端作为引风动力，或是在粮食加工、塑料造粒工序中承担物料气力输送的风源，也可单独用于生产车间的定点岗位送风、设备散热鼓风，适配多种工业生产环节的通风需求。

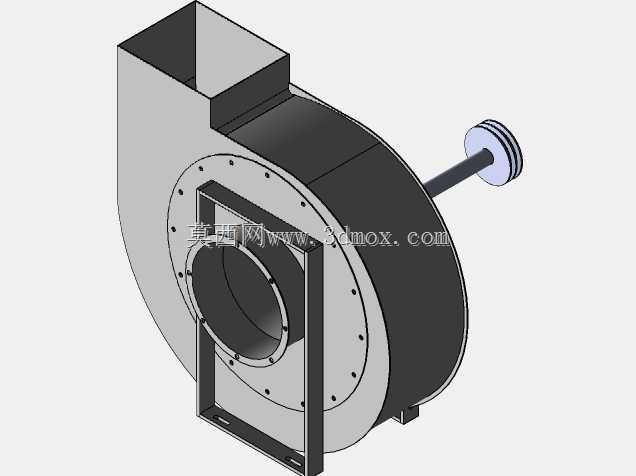

　　从功能特性上看，该设备采用单进风离心蜗壳结构，叶轮内置在蜗壳腔体内部，动力输入轴从蜗壳侧端伸出，可通过皮带轮与驱动电机连接，这种侧伸轴带轮传动的结构，能够方便使用者根据实际工况需求匹配不同转速的电机，调整输出风量和风压，适配不同的作业阻力场景。蜗壳上部设置方形出风口，能够方便对接方形通风管路，减少管路转接的异形件加工成本，进风口采用法兰式圆形接口，可对接进风管道、防护网或是集风罩，适配不同的进风端安装需求。设备底部设置一体式安装支架，支架采用型材焊接结构，预留有安装固定孔位，能够直接通过螺栓固定在设备基座、平台或是钢架上，安装后整体稳定性强，运行时的振动幅度可控制在合理范围内，减少额外的减震配件投入。

　　在设计思路上，这款风机的结构完全围绕工业场景的耐用性与易维护性展开，蜗壳的侧板与主体采用螺栓拼接结构，而非整体焊接，当叶轮出现积灰、磨损需要清理或是更换时，只需拆卸侧端的连接螺栓即可打开蜗壳，不需要整体拆解风机管路，大幅降低后期维护的工作量。进风口端设置独立的支撑框架，对进风口法兰进行结构加强，避免长期运行中法兰受风压影响出现变形，导致连接部位漏风。带轮端的轴伸长度经过合理计算，既能够保证皮带轮的安装空间，又不会因为轴伸过长导致轴系挠度超标，运行时出现轴端跳动、轴承磨损过快的问题。蜗壳的型线采用对数螺旋线设计，能够让叶轮甩出的气流在蜗壳内顺畅导流，减少风道内的涡流损耗，提升风机的运行效率，降低无用的功率损耗。

　　从安装边界与尺寸适配角度来看，该风机的整体安装尺寸经过合理规划，底部支架的安装孔位间距适配常规的工业风机安装基座尺寸，不需要额外定制安装底座即可完成固定。出风口的方形接口尺寸匹配常规的通风管路规格，对接时可直接采用法兰螺栓连接，或是插接后做密封处理，现场安装的适配性强。进风口的圆形法兰尺寸也符合通用通风管道的接口标准，可直接对接市面上常见的通风蝶阀、软连接、过滤装置等配件，减少非标配件的定制成本。设备的整体重心落在底部支架的中心区域，安装后不会出现重心偏载的问题，即使是在钢架平台上高位安装，也能保证足够的稳定性，不需要额外加装配重固定结构。轴端的带轮采用双槽结构，可根据传动功率需求选择单根或是双根三角带传动，适配不同功率的驱动电机，当需要调整风机转速时，只需更换对应直径的带轮即可，不需要改动风机的主体结构，现场调试的灵活度较高。

　　在结构细节上，蜗壳的板材厚度选择充分考虑了运行时的结构强度，长期运行中不会因为风压作用出现壳体震颤、异响的问题，连接部位的螺栓孔位均做了均匀分布设计，保证连接受力均匀，密封性能稳定。叶轮与蜗壳内壁之间预留了合理的间隙，既能够避免运行中叶轮与蜗壳出现刮蹭，又不会因为间隙过大导致风压泄漏，影响风机的输出效率。底部支架的型材采用折边加固设计，提升支架的承重能力与抗振性能，即使风机长期满负荷运行，支架也不会出现变形、开焊的问题。整体结构没有多余的冗余设计，所有部件都承担对应的功能作用，既控制了设备的整体重量，又保证了结构强度，方便现场的吊装与转运作业。
