带盘式制动卡钳的摩托轮毂结构设计

　　这款轮组结构主要适配中小排量两轮摩托、电动两轮车的前轮装配场景，也可经过小幅参数调整后用于全地形四轮沙滩车的行走轮系，在民用代步、休闲骑行类载具的行走系统中承担承载、行驶、制动的核心作用。日常骑行过程中，轮组需要同时承接车身自重与骑乘人员、载物的垂直载荷，还要传递行驶过程中路面反馈的纵向冲击、转向时的横向侧向力，以及制动过程中产生的巨大制动力矩，因此结构设计阶段需要兼顾刚性、强度与轻量化的平衡。

　　设计初期首先明确了安装边界尺寸：轮辋直径适配17英寸民用摩托真空胎，轮辋宽度适配120/70规格的街车轮胎，轮轴安装孔直径匹配常规15mm前轮轴，轴承安装位预留标准6202深沟球轴承的装配空间，两侧轴承位的同轴度公差控制在0.02mm以内，避免装配后出现轮组偏摆、行驶抖动的问题。制动盘安装位采用五孔均布的连接结构，孔位节圆直径与同级别街车通用220mm外径制动盘完全匹配，卡钳安装座集成在轮辐侧的连接结构上，安装孔位间距适配常规对向双活塞卡钳，不需要额外加装转接码即可完成制动系统的装配，减少后期改装、装配的累计公差。

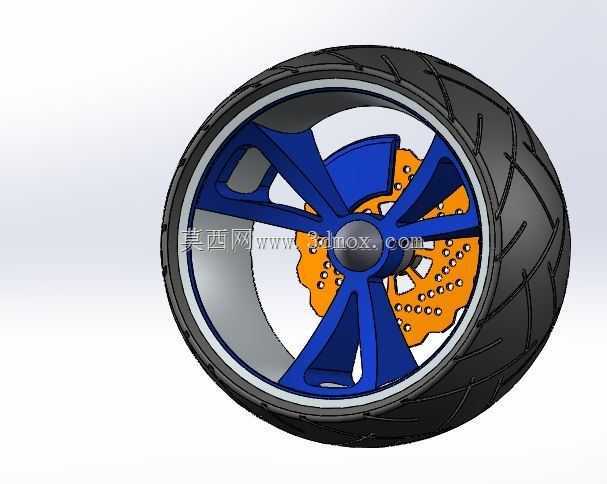

　　轮辐采用五辐式镂空结构设计，每根轮辐做了变截面处理，靠近轮轴中心的位置截面厚度更大，承接轮轴传递的载荷，靠近轮辋的位置逐渐收窄，在保证辐条抗弯、抗扭强度的前提下尽可能削减非承重区域的材料余量，既降低了轮组整体的转动惯量，让加速、转向的操控响应更灵敏，也减少了不必要的材料浪费。轮辋与轮胎接触的胎圈座位置做了标准的安全凸峰设计，真空胎充气后胎圈可以牢牢卡在凸峰内侧，即使遇到轮胎亏气的极端情况，也能避免胎圈脱开轮辋导致的行驶失控风险。

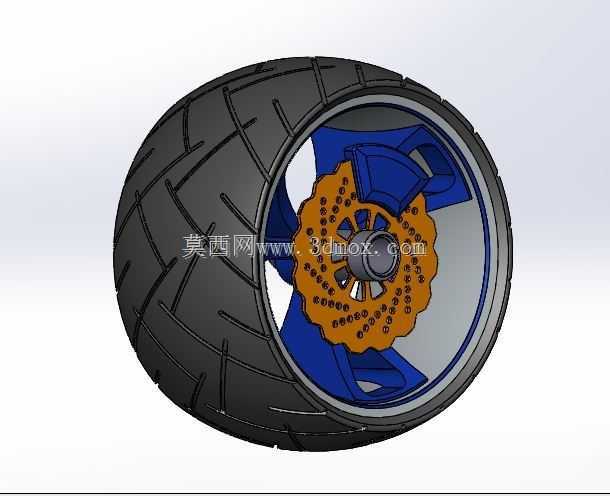

　　盘式制动部分的设计充分考虑了制动热衰减的应对：制动盘采用通风式结构，盘面均匀分布36个直径8mm的散热通孔，行驶过程中气流可以穿过通孔带走制动摩擦产生的热量，避免长时间连续制动导致制动盘温度过高、摩擦系数下降的问题；制动盘与轮毂连接的位置设置了0.5mm的隔热间隙，减少制动热量向轮毂轴承位置传导，避免轴承润滑脂高温失效，延长轴承的维护周期。卡钳的安装位置做了下沉式设计，卡钳重心尽可能靠近轮轴中心，进一步降低轮组的转动惯量，同时卡钳与轮辐之间预留了不小于5mm的安全间隙，即使轮辐在大载荷下出现微量形变，也不会与卡钳发生运动干涉。

　　实际装配验证阶段需要重点校核几个运动边界：轮胎充气至标准2.5bar胎压后，轮胎外表面与前减震筒、挡泥板的最小间隙不小于15mm，满足满载压缩、转向打满角度时的运动空间需求；制动盘端面跳动量控制在0.1mm以内，避免制动过程中出现刹车抖动、异响的问题；轮组整体的动平衡精度控制在5g以内，高速行驶时不会出现车身抖动的情况。整个轮组的所有安装连接尺寸都遵循两轮车行业的通用互换标准，不需要对原车的前减震、轮轴、制动系统做改装即可直接替换同规格的原厂轮组，适配性较强。
