机械用弹性搭扣式水平插销结构

　　这类搭扣式水平插销在工业场景里的适用面极广，小到小型设备的检修门快装、工装夹具的快速锁止，大到物流周转箱的侧门固定、生产线防护栏的快速开合位锁定，都能见到同结构构件的身影。和传统插拔式直插销不同，它自带的弹性张紧结构能在扣合后持续提供预紧力，不会因为设备运行产生的持续振动出现松脱移位，这一点在有连续振动工况的设备上优势格外明显——比如冲压设备周边的防护门、振动料斗的检修盖板，用普通插销往往需要额外加装防脱卡销，而这类带自锁搭扣结构的插销，扣合到位后自身的弹性臂就能牢牢勾住锁座，不需要额外的防脱零件。

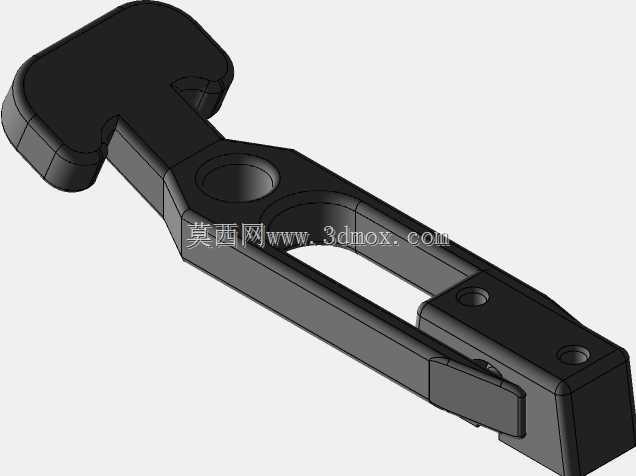

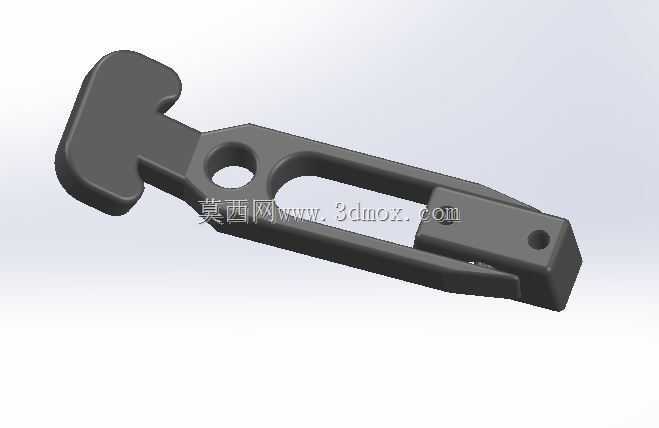

　　从结构设计逻辑来看，这个构件的受力路径做了很明确的分配：头部的钩状结构是主要的承力卡位，工作时直接卡入配套的锁座卡槽内，钩部做了大圆角过渡，避免应力集中在尖角位置导致长期受力后出现裂纹；中间的长条形镂空一方面是为了减轻构件自身重量，另一方面也给弹性臂提供了形变空间，扣合时弹性臂产生的微小形变能转化为持续的压紧力，让被连接的两个部件贴合面不会出现间隙；尾部的两个安装孔分别对应固定端和活动铰接位，靠近钩部的通孔是用来将插销主体固定在活动门板或者翻盖一侧，尾部的沉孔则是用来安装铰接轴，让整个插销能绕尾部轴做小角度转动，实现扣合和解锁的动作。

　　做安装边界核算的时候要注意几个关键尺寸：首先是钩部的有效卡位深度，这个尺寸直接决定了锁止的可靠度，常规工况下卡位深度不小于5mm才能保证在受侧向冲击时不会脱开；其次是安装面的平面度要求，因为插销主体是冲压或压铸成型的刚性件，如果两个安装面的高度差超过2mm，扣合后弹性臂的形变就会超过设计阈值，长期使用会出现金属疲劳导致弹性失效；另外两个安装孔的中心距公差要控制在±0.2mm以内，孔位偏差过大会导致扣合时钩部无法准确对位锁座，出现卡滞或者扣合不到位的问题。

　　实际选型适配的时候，还要根据使用场景的受力大小选择对应厚度的材质版本，比如用在重型设备检修门上的版本，主体厚度通常在4mm以上，表面做发黑或者镀锌处理应对户外或者多油污的工况；用在小型仪器机箱上的版本，厚度可以做到2mm左右，表面做喷塑处理和机箱外观保持一致。和外露式的锁具不同，这种水平安装的搭扣插销安装完成后整体和安装面齐平，不会有突出的棱角，在人员经常通行的设备通道位置使用，能避免磕碰刮扯工作服的问题，这也是很多设备防护结构优先选这类插销的原因之一。

　　在做三维建模的时候，要特别注意铰接位置的配合间隙，尾部铰接轴和孔的配合间隙要留0.1-0.15mm，既要保证转动灵活不会卡滞，又不能间隙过大导致扣合时出现旷量；钩部的卡位斜面角度要控制在15度左右，角度太小扣合时需要的按压力过大，操作手感差，角度太大则锁止后容易受振动自行脱开；中间弹性臂的宽度和厚度要匹配材质的弹性模量，比如用65Mn弹簧钢做的话，臂厚1.5mm就能提供足够的扣合力，用普通Q235钢的话则需要适当增加臂厚或者调整形变行程，避免出现塑性形变。

　　这类构件在装配的时候不需要复杂的调试，只要将固定座和锁座分别安装在两个需要连接的部件上，扣合时按压插销头部让钩部卡入锁座即可，解锁时只需要向上扳动头部就能让钩部脱出，整个操作过程不需要额外工具，单人就能快速完成开合动作，对于需要频繁开启检修的设备部位来说，能大幅减少拆装紧固件的时间，提升设备维护的效率。另外它的整体结构没有零散的小零件，不会出现拆装过程中零件掉落丢失的问题，在高空作业或者设备内部狭窄空间作业的场景下，这个特性也能减少很多不必要的麻烦。
