工业重载金属支撑脚轮结构设计方案

项目分类:脚轮 发布时间:2021-12-04 ID:436931
  • 工业重载金属支撑脚轮结构设计方案
  • 工业重载金属支撑脚轮结构设计方案
  • 工业重载金属支撑脚轮结构设计方案
  • 工业重载金属支撑脚轮结构设计方案
  • 工业重载金属支撑脚轮结构设计方案
  • 工业重载金属支撑脚轮结构设计方案
  • 工业重载金属支撑脚轮结构设计方案
  • 工业重载金属支撑脚轮结构设计方案

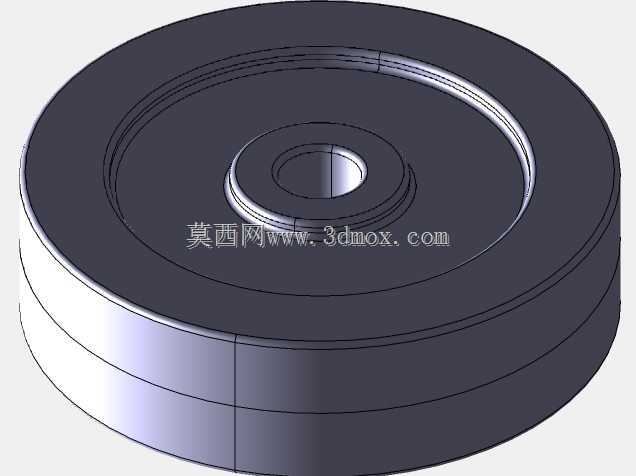

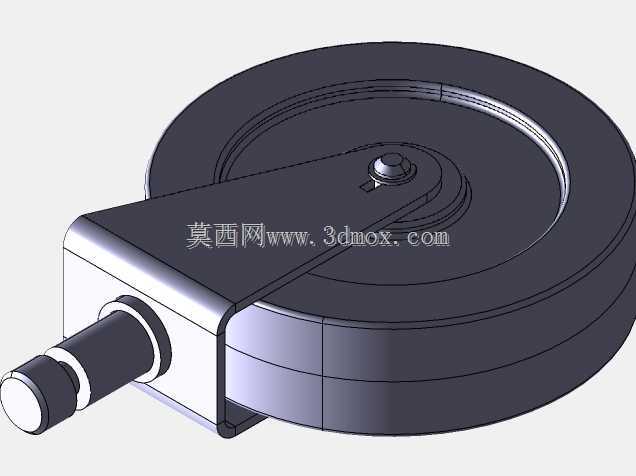

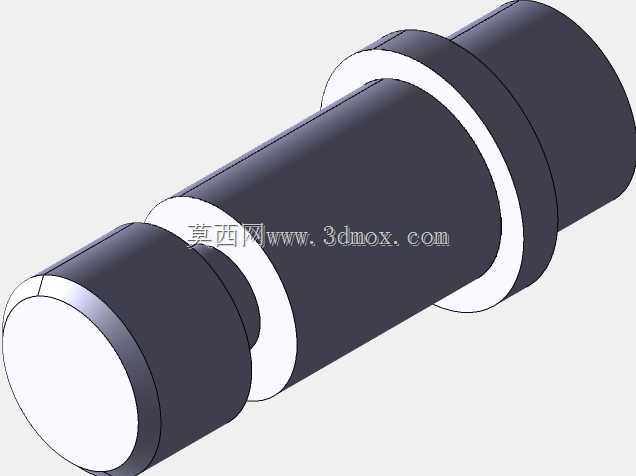

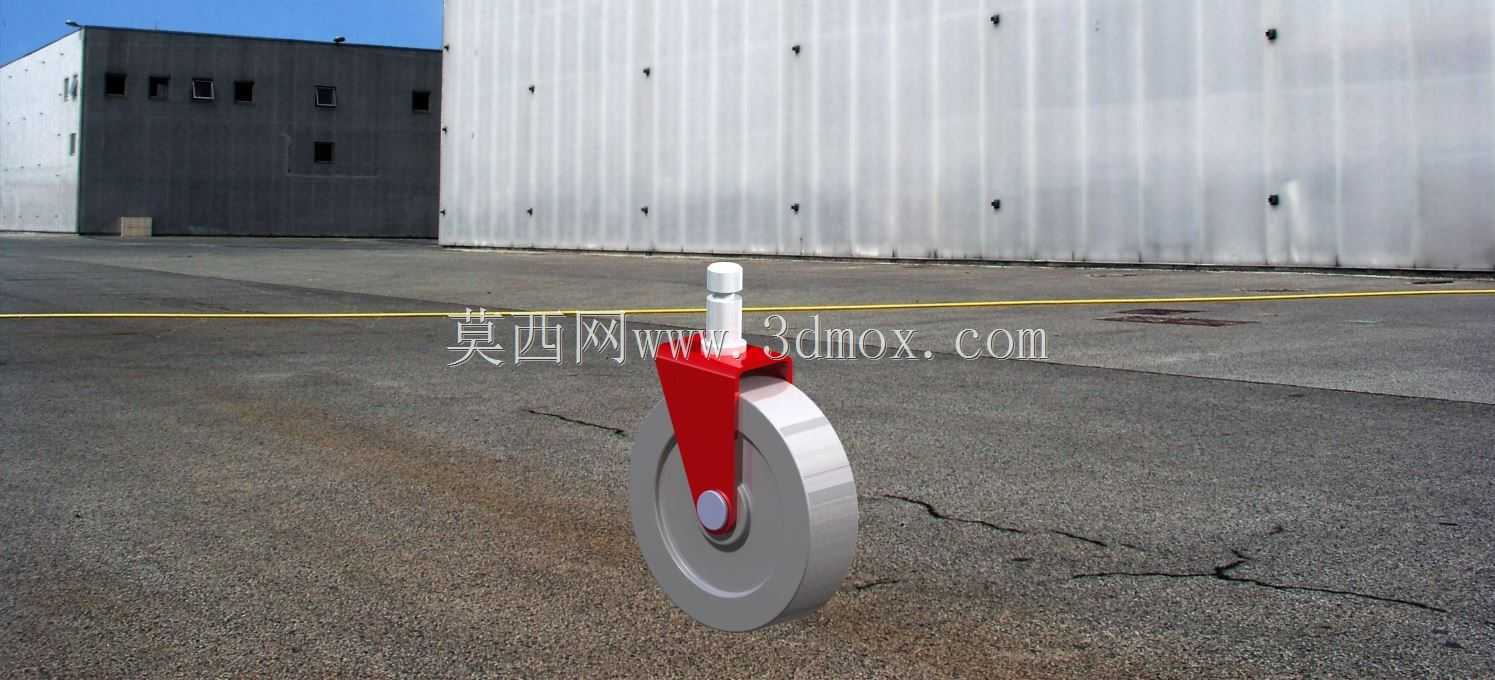

  在车间周转工装、重型移动货架、工业设备移位平台这类需要频繁变换工位的场景里,支撑脚轮的结构可靠性直接决定了整套移动机构的使用寿命与操作安全性。这款金属脚轮的设计没有采用市面上常见的塑料轮芯加橡胶包胶的低成本结构,而是整体选用金属材质加工轮体,适配厂区硬化水泥地面、环氧地坪甚至带少量焊渣、铁屑的机加工车间地面,避免尖锐碎屑嵌入轮面造成滚动卡滞或者轮面破损。从结构组成来看,整套脚轮分为轮架连接段、转向支架、轮体三个核心部分,顶部的连接柱采用阶梯轴结构,上段预留标准安装螺纹,可直接与设备底部的安装孔位配合,不需要额外加装转接法兰,安装时只需要从设备底板上方拧入锁紧螺母即可完成固定,适配市面上多数工业设备的通用安装孔距,

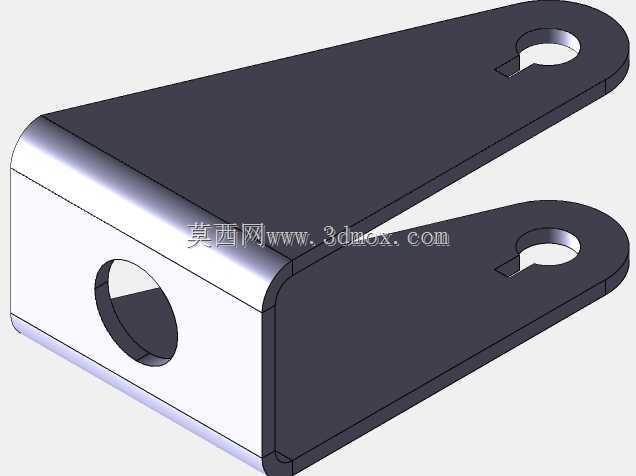

  安装边界控制在连接柱直径的三倍范围内,不会占用设备底部过多的布线或者配重空间。转向支架采用单侧悬臂支撑结构,支架与轮体连接的销轴做了渗碳淬火处理,表面硬度达到HRC55以上,承受径向载荷时不会出现销轴弯曲变形的问题,支架的弯折处做了大圆角过渡,避免应力集中造成支架在重载冲击下开裂,红色的支架表面做了喷塑处理,既能耐受车间常见的油污、切削液腐蚀,也能在设备移位时起到明显的视觉提示作用,避免操作人员脚部误碰到轮架造成磕碰。轮体部分采用整体金属切削加工成型,轮面做了小弧度的圆角设计,滚动时与地面的接触面积控制在合理范围,既不会因为接触面积过大造成推动阻力过高,也不会因为接触面积过小导致轮面压强大,在环氧地坪上留下压痕。

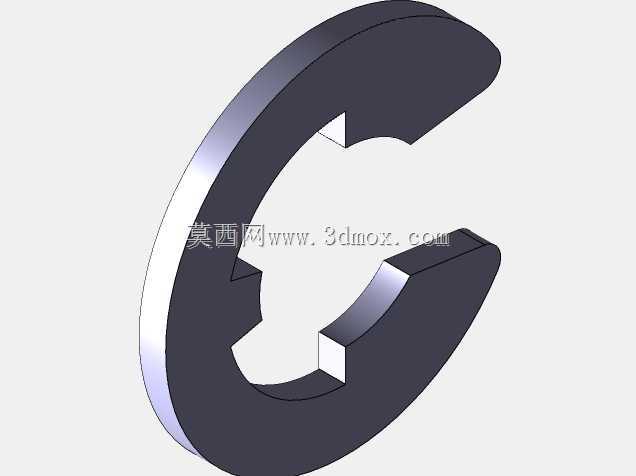

  轮体中心的轴承安装孔采用基孔制公差设计,可适配标准深沟球轴承,转动间隙控制在0.02mm以内,推动时不会出现轮体晃动或者异响的问题,轴承两侧加装了金属防尘盖,可阻挡地面的粉尘、碎屑进入轴承滚道,延长轴承的维护周期。设计过程中优先考虑了重载工况下的受力情况,轮架的板材厚度比普通轻型脚轮加厚30%,在承受额定载荷时,轮架的最大变形量控制在0.1mm以内,不会因为长期承重出现支架外撇导致轮体脱落的问题。转向部分的回转面加装了耐磨推力垫片,在设备需要频繁转向移动时,回转阻力小,不会出现转向卡顿的情况,即使在满载状态下,单人也可以轻松推动设备完成移位操作。轮体的直径选择兼顾了越障能力与安装高度,面对车间地面常见的5mm以内的电缆沟盖板缝隙、

  地面接缝,都可以平稳通过,不会出现轮体卡滞在缝隙里的情况,整体安装高度控制在常规工业脚轮的标准高度范围内,替换原有旧脚轮时不需要调整设备的整体支撑高度,可直接互换安装。在细节处理上,轮体与支架之间预留了足够的排屑间隙,地面的铁屑、灰尘进入轮架间隙后,会随着轮体的转动自动脱落,不会在间隙内堆积造成轮体卡死,支架上没有多余的镂空结构,避免长条状的切削废料缠绕在轮轴上影响转动。这款脚轮的设计没有多余的装饰性结构,所有结构特征都服务于重载移动的实际功能需求,不管是用于焊接工装的移动架,还是重型工具柜、生产线旁的周转料架,都能提供稳定的移动支撑能力,在日常使用中不需要频繁加注润滑油或者更换易损件,维护成本远低于普通轻型脚轮。
